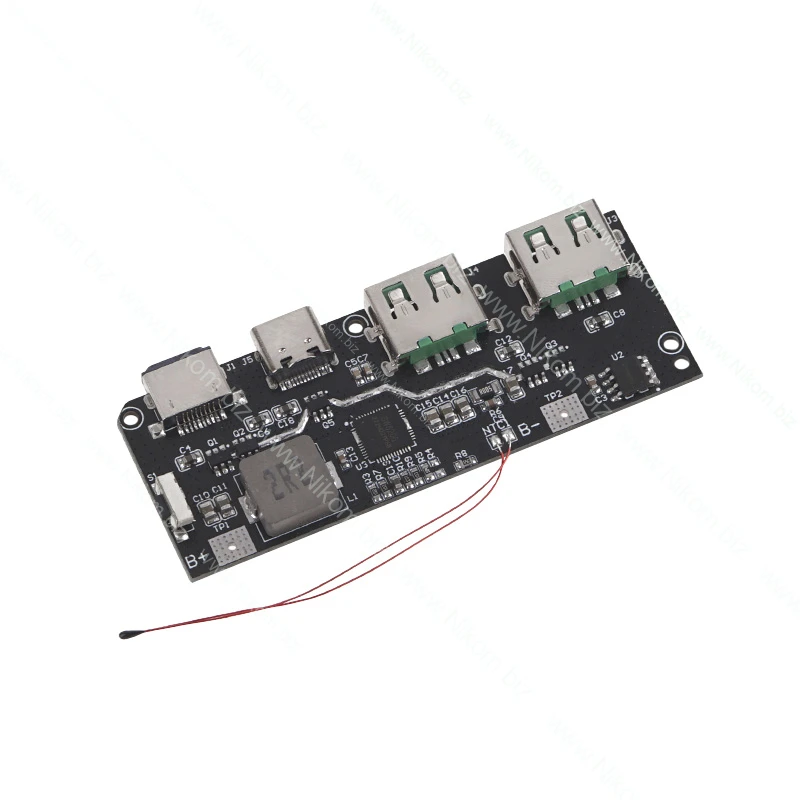

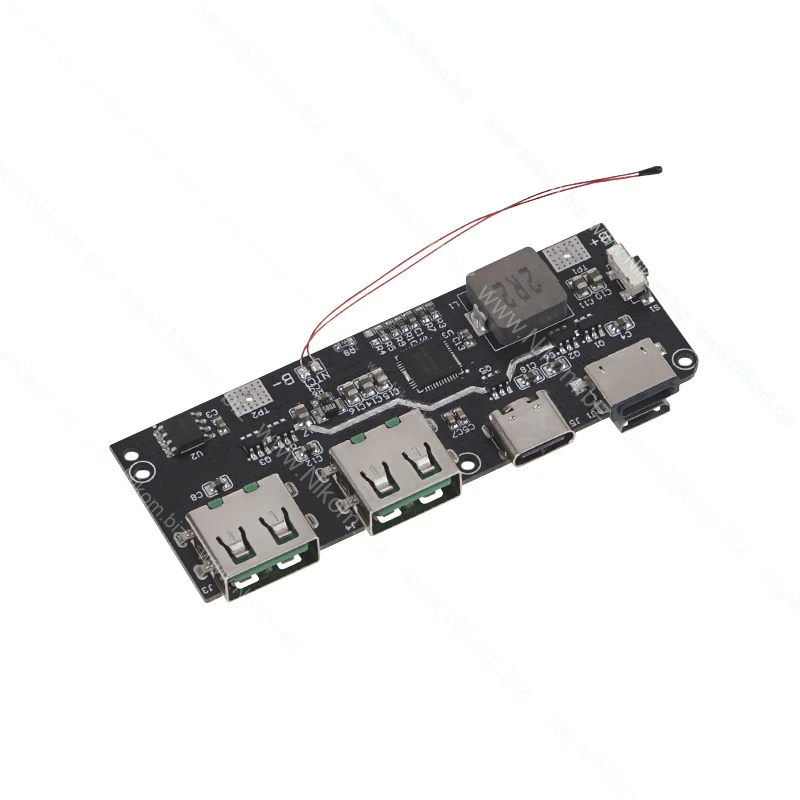

Основні характеристики та специфікації

• Головний мікросхема: Zhuhai iSmartWare SW6206
• Основне джерело живлення: Літієва батарея
• Підтримувані напруги батареї: 4.2V / 4.35V / 4.4V / 4.5V
• Діапазон напруги батареї: 2.8V – 4.5V
• Максимальний вихідний струм: 5A
• Вихідна потужність: 22.5W
• Коефіцієнт перетворення: До 96%
• Частота перемикання: 400kHz
• Кількість вхідних портів: 3
• Кількість вихідних портів: 5
• Вхідні роз'єми: 1x USB Type-C жіночий роз'єм / 1x Lightning роз'єм / 1x Micro USB жіночий роз'єм
• Вихідні роз'єми: 2x USB Type-A жіночі роз'єми / 1x USB Type-C жіночий роз'єм / 1x Lightning роз'єм / 1x Micro USB жіночий роз'єм
• Діапазон напруги вхідного порту: 4.5 ~ 13.5V

Підтримувані протоколи

• Протоколи підтримувані роз'ємами USB Type-A (вихід): BC1.2: Apple & Samsung / Qualcomm: QC2.0; QC3.0 / MTK: PE+1.1 & PE+2.0 / Huawei: FCP & SCP / Samsung: AFC / Spreadtrum: SFCP / OPPO: VOOC
• Протоколи підтримувані роз'ємом USB Type-C (вхід): PD2.0; PD3.0 / MTK: PE+1.1 / Huawei: FCP & SCP / Samsung: AFC
• Протоколи підтримувані роз'ємом USB Type-C (вихід): BC1.2: Apple & Samsung / PPS; PD2.0; PD3.0 / Qualcomm: QC2.0; QC3.0; QC4.0+ / MTK: PE+1.1 & PE+2.0 / Huawei: FCP & SCP / Samsung: AFC / Spreadtrum: SFCP
• Протоколи підтримувані роз'ємом Micro USB (вхід): Qualcomm: QC2.0 / MTK: PE+1.1 / Huawei: FCP & SCP / Samsung: AFC
• Протоколи підтримувані роз'ємом Lightning (вхід і вихід): PD швидка зарядка / 5V @ 2.4A повільна зарядка

Захист

• Захист від перенапруги та заниженої напруги на вході
• Захист від надструму на виході
• Захист від короткого замикання
• Захист від перегріву
• Підтримка відповідності JEITA

Додаткова інформація

• Струм заряду АКБ - до 5А
• Робочий температурний діапазон: -20°C до +60°C
• Розміри: ~ (71.9mm x 29mm x 6.7mm)
• Індикатори: "LED1" – індикатор швидкої зарядки / світлодіоди "D3" до "D6" показують рівень заряду батареї (див. зображення для деталей)
• Датчик температури: Поставлений NTC повинен бути приєднаний до батареї для моніторингу температури – може бути закорочений, якщо не потрібен
• Налаштування ємності батареї: "R8" використовується для налаштування ємності батареї. Формула для розрахунку відповідного значення Ω = (____mAh + 2000) x 5 ÷ 3 … Якщо використовується батарея на 30,000mAh, "R8" повинен бути приблизно 53kΩ

Важливі моменти при створенні павербанку з цим модулем

1. Використовуйте один тип акумулятора та однакову ємність.
2. Підключення акумуляторів лише паралельне.
3. Якщо напруга акумулятора менше 3 В, модуль зарядки переходить у режим трікл (струм заряду 300 мА).
4. Якщо напруга акумулятора більше 3 В, модуль зарядки переходить у режим постійного струму (швидкість заряду відповідає встановленому струму, потужність може досягати 21 Вт).
5. Якщо напруга акумулятора досягає напруги цільового заряду (4.2 В), модуль зарядки переходить у режим постійної напруги, струм поступово знижується.
6. Коли струм зарядки знижується до рівня вимкнення, зарядка завершується. Після повного заряду, якщо напруга акумулятора знижується на 0,1 В нижче цільового, зарядка автоматично поновлюється.
   • Примітка: якщо напруга перевищує 4,2 В, це нормально, акумулятор не пошкоджується. Коли напруга 4,2 В, індикатор ще блимає, означаючи неповний заряд.
7. Максимальна ємність павербанка може бути 30 000 мАг (рекомендовано 20 000 мАг).
8. Не рекомендовано повністю розряджати акумулятор, це може пошкодити акумулятор і схему.
