АкцияМодуль трехосевой цифровой компас
на HMC5883L; шина I2C; 15x14мм
на складе 12 шт.
в магазине 8 шт.
код: A310039
China
China
Модуль трехосевой цифровой компас
на HMC5883L; шина I2C; 15x14мм
126.5 грн
код:
| Параметр | Значение |
|---|---|
| Тип живлення | DC |
| Тип пристрою | компас |
| Робоча напруга, В | 3 - 5 |
| Інтерфейс підключення | I2C |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
Плата GY-273 — это трёх осевой компас, который чувствителен к магнитному полю Земли сразу в 3-х плоскостях.
Модуль собран на основе микросхемы QMC5883L (аналог HMC5883L). В качестве чувствительных элементов в компасе используется три магниторезистивных датчика.
Если вы планируете использовать данный модуль в паре с отладочной платой типа Arduino, целесооббразно скаать соответствующую библиотеку.

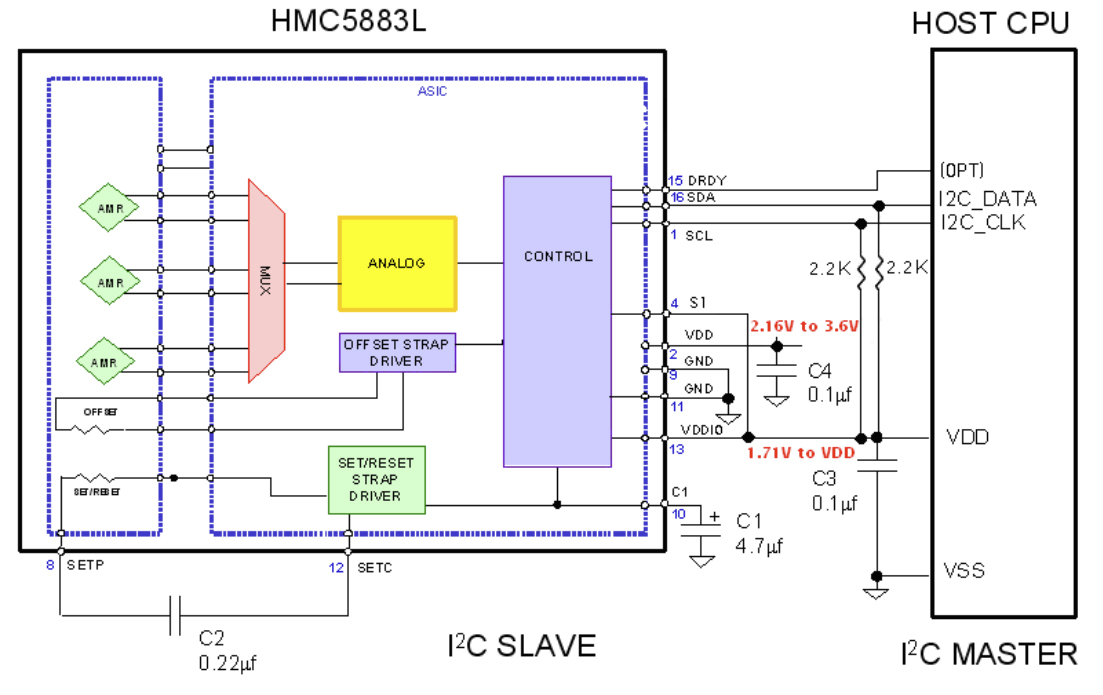

Подключение модуля
- VDD — положительный полюс источника питания 3…5В;
- GND — отрицательный полюс источника питания, земля;
- SCL — вход тактирования шины I2C;
- SDA — линия данных интерфейса I2C;
- DRDY — (опционально) выход состояния готовности, логическая «1» — устройство готово к считыванию, может быть подключено к любому порту ввода микроконтроллера.
Модуль используется для управления летательными устройствами (самолеты, вертолеты, квадрокоптеры), в мобильных телефонах, планшетах и других девайсах. Вместе с Arduino контроллерами может использоваться для конструирования роботов и радиоуправляемых моделей.
Технические характеристики
- напряжение питания 3,3..5 В;
- диапазон измерения -8..+8 Гс;
- размер 15х14 мм.
