АкцияМодуль контроллер шагового двигателя LV8729
20x15x12мм, Uпит=6-36В, на микросхеме LV8729, с радиатором
на складе 8 шт.
в магазине 10 шт.
код: A529040
China
China
Модуль контроллер шагового двигателя LV8729
20x15x12мм, Uпит=6-36В, на микросхеме LV8729, с радиатором
245 грн
код:
| Параметр | Значение |
|---|---|
| Тип пристрою | контролер крокового двигуна |
| Тип двигуна | кроковий |
| Кількість каналів | 1 |
| Напруга живлення двигуна, В | 6 - 24 |
| Максимальний струм, А | 1,5 |
| Тип керування | STEP-DIR |
| Наявність потенціометра | вбудований |
| Підтримка підключення до мікроконтролера | так |
| Наявність реверсу | так |
| Підтримка мікрокроку | так |
| Робочий ток, А | 0,8-1,2 |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Описание
Драйвер шагового двигателя LV8729 предназначен для точного управления двухфазными шаговыми двигателями с напряжением 6–36 В и поддержкой микрошагов до 1/128. Модуль используется в 3D-принтерах и ЧПУ устройствах, обеспечивает тихую работу и настройку тока через потенциометр.

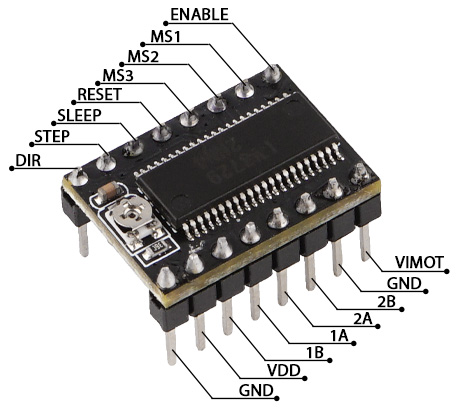

Распиновка контактов:
VMOT — питание двигателя 6–36 В;
GND — общий провод;
VDD — питание логики;
STEP — импульсы шагов;
DIR — направление вращения;
EN — включение драйвера;
M1, M2, M3 — настройка микрошагов;
1A, 1B, 2A, 2B — подключение обмоток двигателя.
Способ подключения:
Подать питание двигателя на VMOT и GND;
Подать логическое питание на VDD;
Подключить обмотки двигателя к 1A, 1B, 2A, 2B;
Подключить сигналы STEP и DIR к контроллеру;
Настроить микрошаг через перемычки M1–M3 и ток через потенциометр.
Технические характеристики
- Напряжение питания: 6–36 В
- Рабочий ток: до 1,5 А
- Типичный ток: 0,8–1,2 А
- Поддержка микрошагов: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
- Размер: 20×15×12 мм
Функционал
- Управление шаговым двигателем через STEP/DIR сигналы
- Настройка микрошагов для повышения точности
- Регулировка тока обмоток через потенциометр
- Обеспечение тихой работы двигателя
