Опис

Драйвер крокового двигуна LV8729 призначений для точного керування двофазними кроковими двигунами з напругою 6–36 В та підтримкою мікрокроку до 1/128. Модуль використовується в 3D-принтерах та ЧПУ пристроях, забезпечує тиху роботу та налаштування струму через потенціометр.

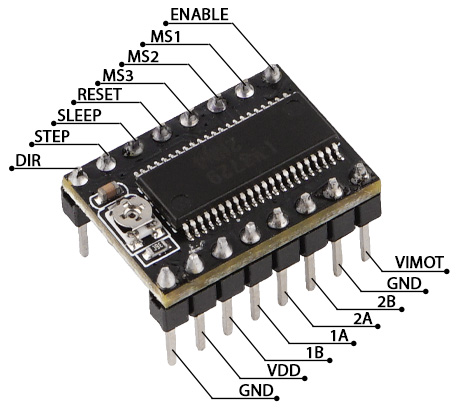

Розпіновка контактів:
VMOT — живлення двигуна 6–36 В;
GND — загальний провід;
VDD — живлення логіки;
STEP — імпульси кроків;
DIR — напрямок обертання;
EN — увімкнення драйвера;
M1, M2, M3 — налаштування мікрокроку;
1A, 1B, 2A, 2B — підключення обмоток двигуна.

Спосіб підключення:
Подати живлення двигуна на VMOT та GND;
Подати логічне живлення на VDD;
Підключити обмотки двигуна до 1A, 1B, 2A, 2B;
Підключити сигнали STEP та DIR до контролера;
Налаштувати мікрокрок через перемички M1–M3 та струм через потенціометр.

Технічні характеристики

• Напруга живлення: 6–36 В
• Робочий струм: до 1,5 А
• Типовий струм: 0,8–1,2 А
• Підтримка мікрокроку: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128
• Розмір: 20×15×12 мм

Функціонал

• Керування кроковим двигуном через STEP/DIR сигнали
• Налаштування мікрокроку для підвищення точності
• Регулювання струму обмоток через потенціометр
• Забезпечення тихої роботи двигуна

 Пояснення щодо мікрокроків драйвера

Low — коли перемичка не підключена; High — коли перемичка підключена.

ВАЖЛИВО: Перед подачею живлення обов'язково перевірте полярність — неправильне підключення може пошкодити мікросхему.
