АкцияМодуль генератор прямоугольных импульсов
NE555, регулировка частоты, 1Гц..100кГц
на складе 65 шт.
в магазине 30 шт.
код: A734001
China
China
Модуль генератор прямоугольных импульсов
NE555, регулировка частоты, 1Гц..100кГц
51 грн
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание

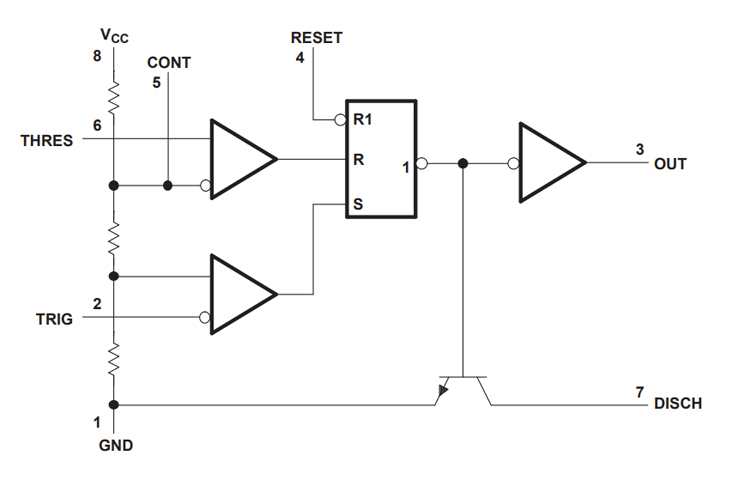

Модуль выполнен на основе микросхемы NE555. Данный модуль представляет из себя генератор прямоугольных импульсов. Диапазон частот регулируется при помощи установленного на плате подстроечого резистора.
Подключение
- "VCC" - плюс напряжения питания;
- "GND" - общий провод («земля»);
- "OUT" - уровень выходного сигнала. Высокий уровень выходного сигнала равен напряжению 1,5 В, а низкий - 0,25 В;
Более точная настройка осуществляется при помощи установленного на плате подстроечого резистора:
- R1 - подстройка частоты;
Технические характеристики
- диапазон частот 1 ГЦ..100 кГц;
- напряжение питания 5..15 В;
- ток потребления в состоянии покоя 20 мА;
- максимальный ток потребления 200 мА;
- размер 29 х 12 х 10 мм.
