АкціїМодуль генератор прямокутних імпульсів
NE555, регулювання частоти і шпаруватості, 1Гц..200кГц
на складі 5 шт.
в магазині 4 шт.
код: A734011
China
China
Модуль генератор прямокутних імпульсів
NE555, регулювання частоти і шпаруватості, 1Гц..200кГц
74 грн
код:
Швидка доставка
Відправка замовлень зроблених до 12:00 в той же день. Ми цінуємо ваш час.
Власний склад
Більш ніж 20000 назв товарів на власному складі, гарантує наявність та швидкість відправки вашого замовлення.
Способи оплати
💳
Ми приймаємо оплату зручними для вас способами: банківською карткою, безготівково на рахунок за реквізитами IBAN, а також готівкою. Ми завжди раді вашому замовленню та дбаємо, щоб оплата була простою і зручною.
У фізичному магазині доступні всі форми оплати, на точці видачі — лише банківська картка.
Для замовлень через сайт доступна безготівкова оплата на рахунок за реквізитами IBAN. Є також післяплата.
Додаткова інформація
Опис
Модуль виконаний на основі мікросхеми NE555 . Цей модуль є генератором прямокутних імпульсів. Діапазон частот розділений на чотири частини, перемикання між якими здійснюється за допомогою джампера:
- від 1 Гц до 50 Гц (на платі позначено L);
- від 50 Гц до 1 кГц;
- від 1 кГц до 10 кГц;
- 10 кГц до 200 кГц (на платі позначено H).
Точне налаштування здійснюється за допомогою встановленого на платі підстроювальних резисторів:
- R1 - підстроювання частоти;
- R2 - регулювання шпаруватості.
Технічні характеристики
- діапазон частот 1 ГЦ..200 кГц;
- напруга живлення 5..15;
- струм споживання у стані спокою 20 мА;
- максимальний струм споживання 200 мА;
- розмір 31х23х16 мм.

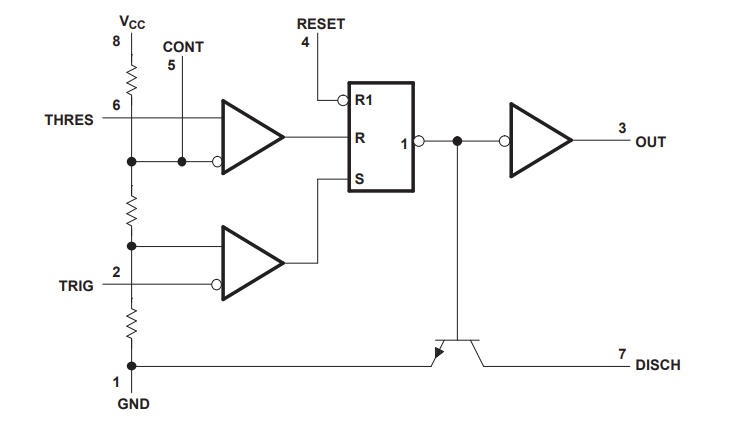

Спрощена схема
