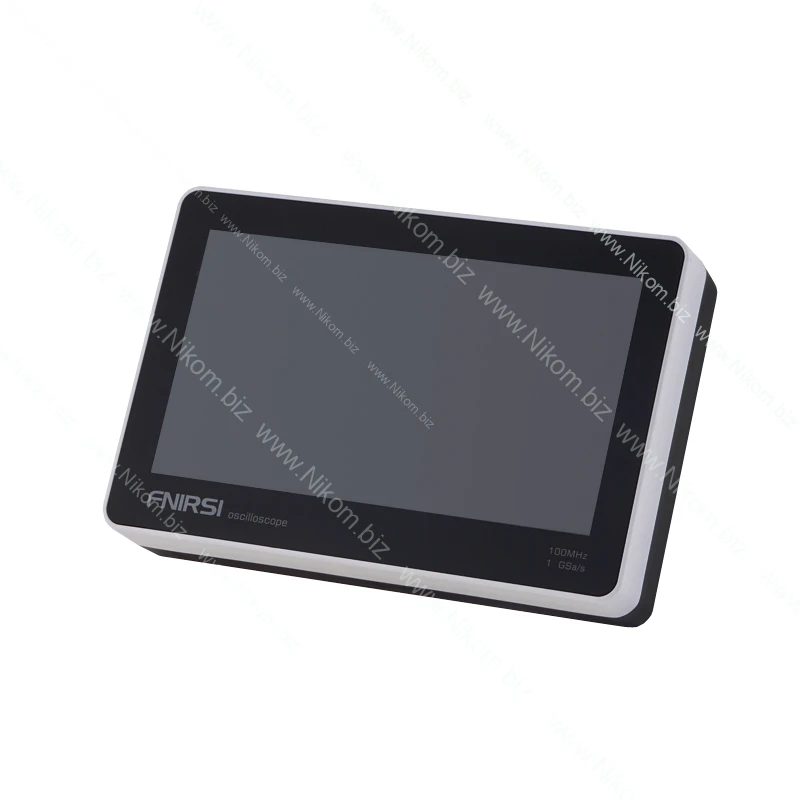

Цифровий двоканальний осцилограф FNIRSI-1013D, сенсорний дисплей

Цифровий двоканальний осцилограф FNIRSI-1013D, сенсорний дисплей

115х76х34мм, 100МГц, 1GSa/s, вбудований акумулятор, 7 " TFT дисплей


FNIRSI
Код: A364013
ціна

6720 грн



Опис

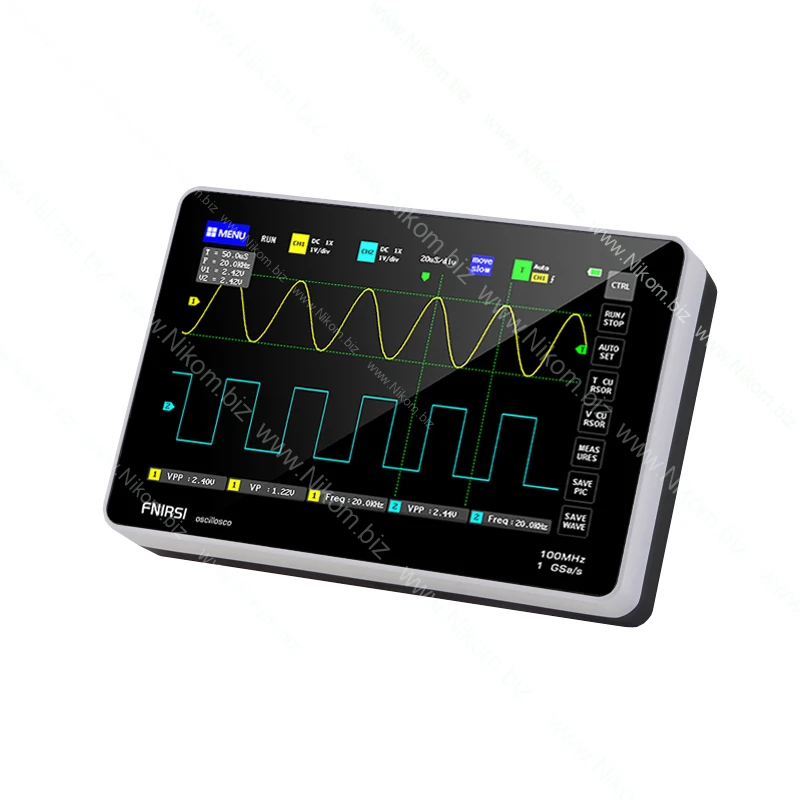

FNIRSI-1013D це повнофункціональний портативний двоканальний осцилограф, оснащений 7” сенсорним TFT дисплеєм з роздільною здатністю 800х480 пікселів. Він має частоту дискретизації 1,0 GSa/s та аналогову пропускну здатність 100 MHz. Три функції із захоплення та аналізу сигналів ( Auto, Normal, Single ), з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів та 1000 знімків екрану, для подальшого аналізу або передачі їх на комп'ютер через USB інтерфейс.

Модуль захисту високої напруги може витримувати напругу до 400В режимі х1. Осцилограф живиться від вбудованого акумулятора Li-Ion ємністю 6000мАч, розрахований на 4 години безперервної роботи, і заряджається за допомогою кабелю USB Type-C . Зручне меню та функції масштабування, переміщення хвилі тощо. полегшить роботу з осциллографом.

Основні функції захоплення та аналізу сигналів:

  • Режим Single – аналіз не періодичних сигналів;
  • Режим Normal – аналіз не періодичних цифрових сигналів;
  • Режим Auto – аналіз аналогових періодичних сигналів;



Переваги осцилографа

  • Інтелектуальний захист, може витримувати напругу до 400 В режимі 1Х ;
  • 100 МГц аналоговий вхід, 1,0 GSa/s частота дискретизації (1X = 5 MHz , 10X = 100 MHz ) ;
  • Можливість збереження сигналів;
  • Вбудована пам'ять 1 Гб (з можливістю збереження у внутрішній пам'яті до 1000 форм сигналів та 1000 знімків екрану);
  • Потужний файловий менеджер, підтримка перегляду ескізів та детальної інформації, видалення та інших функцій;
  • До 12 параметрів вимірювання: за напругою VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period ;
  • Функція Ліссажу використовується визначення амплітуди, частоти і фазового розмаїття двох групових сигналів;
  • Курсорні виміри XY, тригер Y;
  • Функція FFT аналізує спектральні характеристики сигналу;
  • Тригер запуску (одинний, нормальний, автоматичний режим);
  • Вбудований літієвий акумулятор 6000 мАч, що перезаряджається, розрахована на 4 години безперервної роботи і часом заряду 5 годин

;

  • Регулювання яскравості екрана;
  • Технологія стиснення пам'яті, оновлення форми хвилі екран не мерехтить;

Технічні характеристики
  • Кількість каналів: 2;
  • Пропускна здатність: 100 MHz (1X = 5 MHz , 10X = 100 MHz ) ;
  • Макс. частота дискретизації у реальному часі: 1,0 GSa/s;
  • Вертикальна чутливість: від 50 mV/Div до 500 V/Div;
  • Горизонтальний часовий базовий діапазон: від 10 ns/Div до 50 s/Div;
  • Час наростання: <3 ns;
  • Установка коефіцієнта згасання: 1Х, 10Х;
  • Макс. вхідна напруга: при 1X - 40 Vpp, при 10X - 400 Vpp, при 100X - 4000 Vpp ;
  • Вхідний опір: 1 MOhm;
  • Спосіб з'єднання: DC/AC;
  • Тип тригера: Auto, Normal, Single;
  • Тригерний край: висхідний/падаючий край;
  • Джерело тригера: внутрішній/зовнішній;
  • Довжина запису: 240 Кб ;
  • Дисплей: кольоровий 7" ємнісний сенсорний TFT ;
  • Роздільна здатність дисплея: 800 x 480;
  • Живлення: вбудована літій-іонна батарея/USB Type-C Інтерфейс;
  • Розміри: 184 х 124 х 50 мм;
  • Маса нетто: 600 г;
  • Маса брутто: 960 г;





Комплектація

  • Осцилограф - 1 шт.;

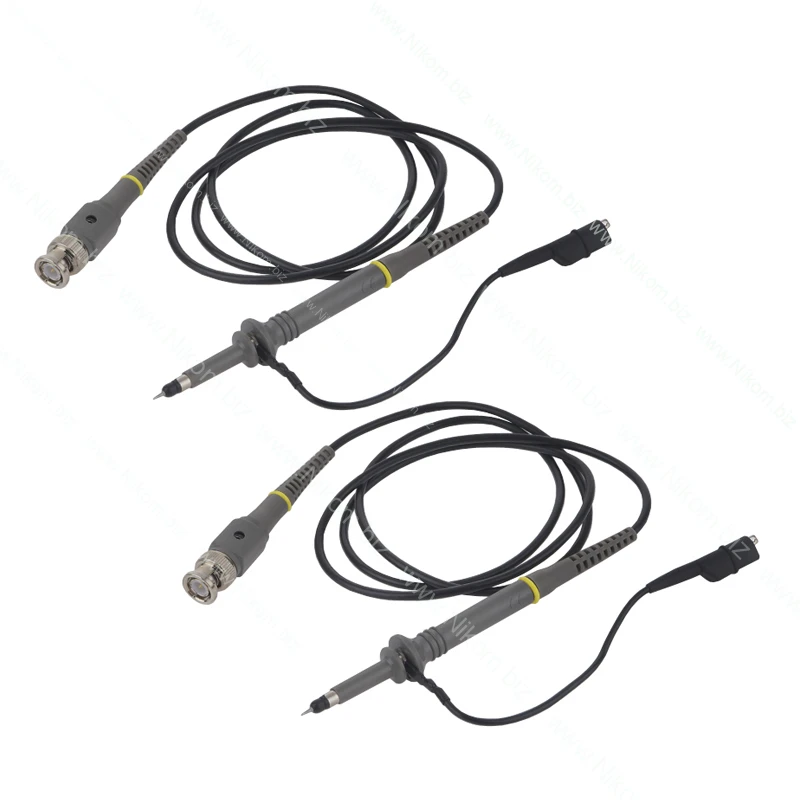

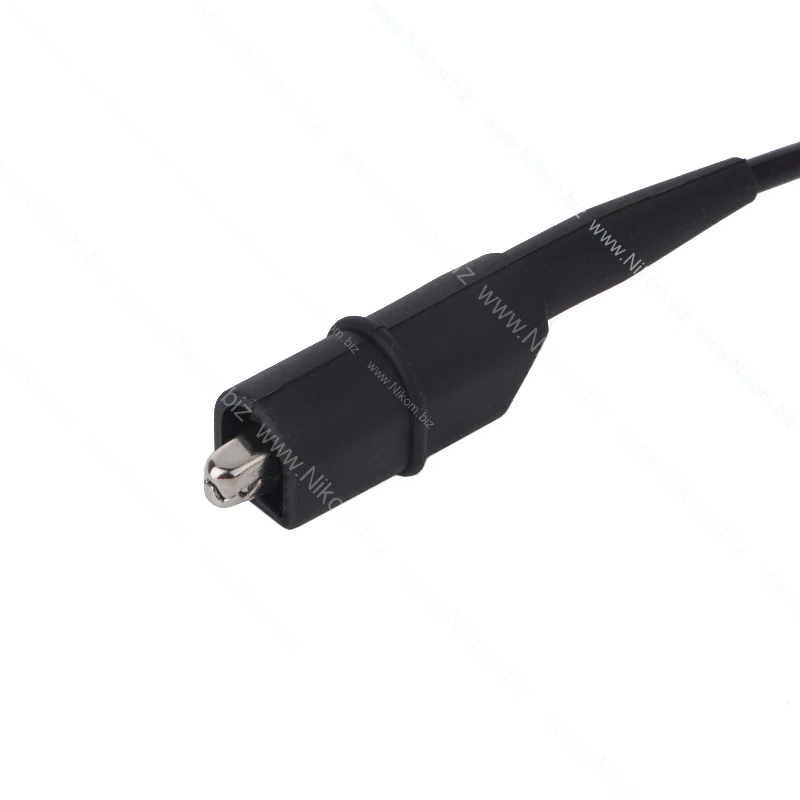

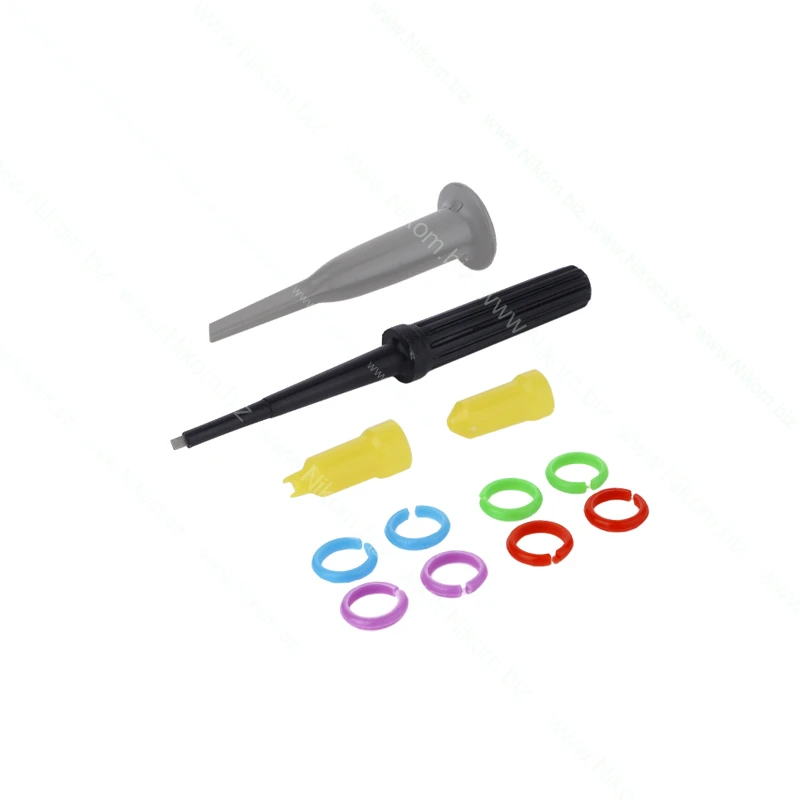

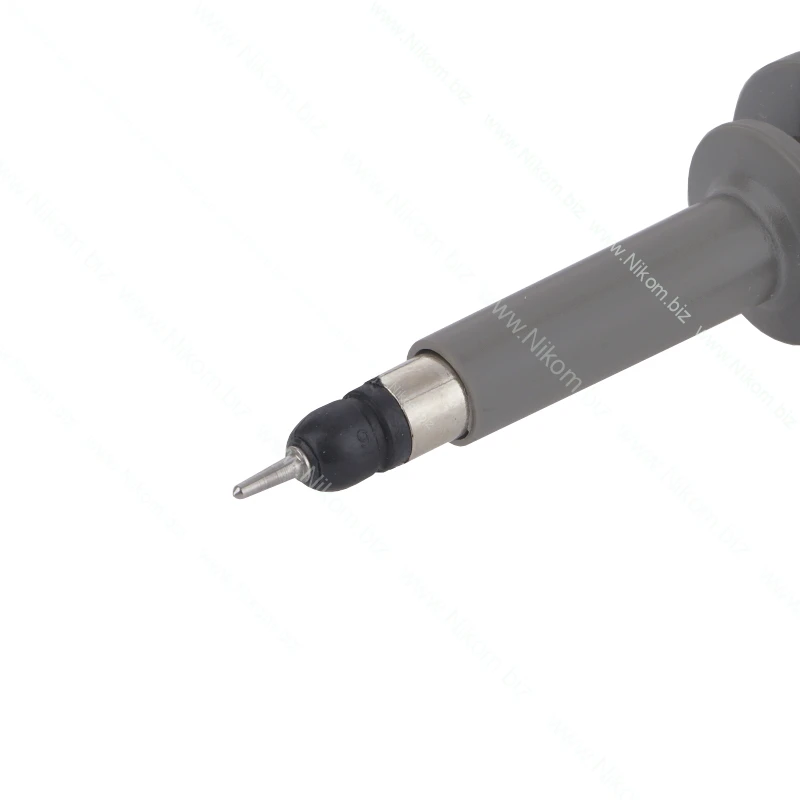

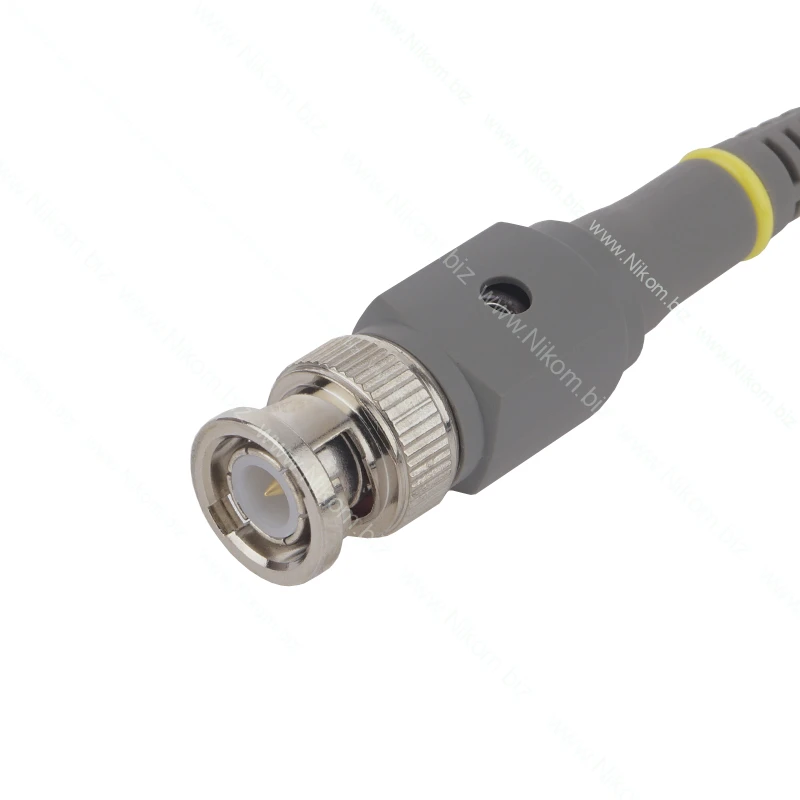

  • Щупи 1X-10X – 2 шт;

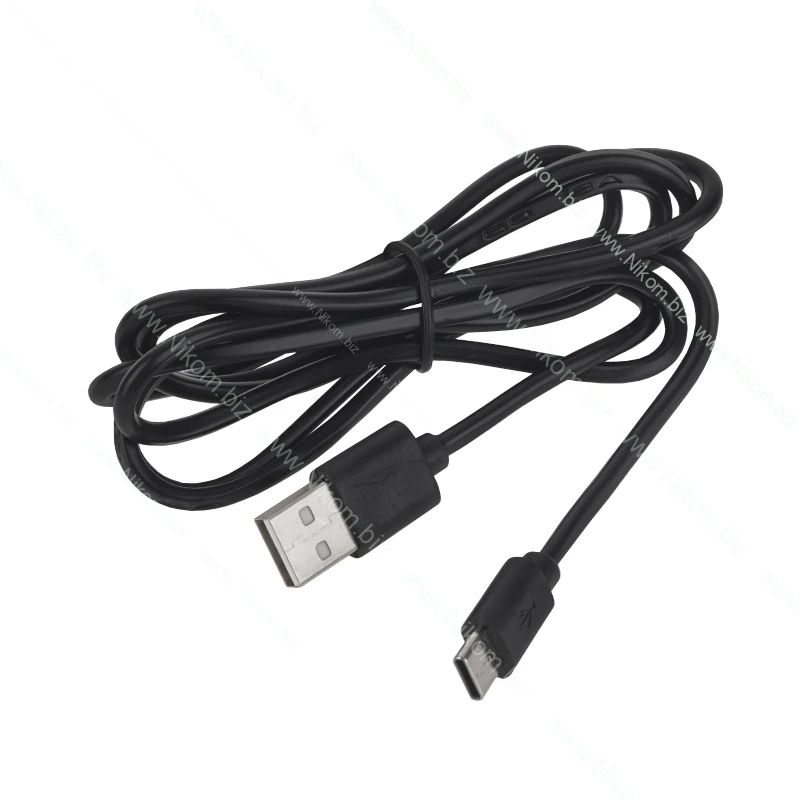

  • Шнур USB A – USB Type-C (1,4 м) – 1 шт;

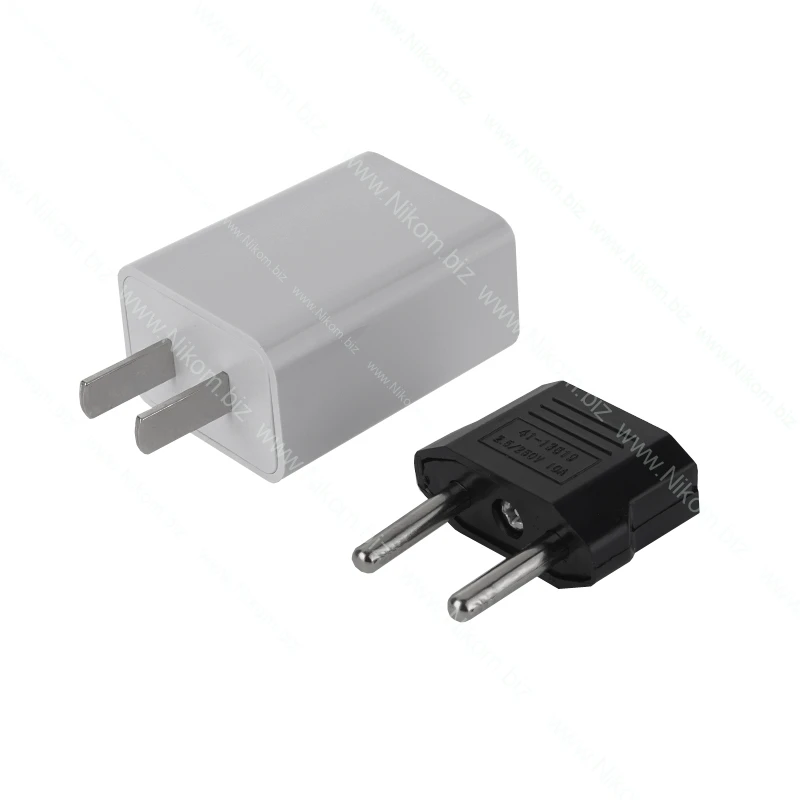

  • Зарядний пристрій 5,0 В/2,0 А – 1 шт;
  • Перехідник – 1 шт;
  • Інструкція – 1 шт.
