Макетная плата адаптер для аудио модулей BKxxxx, двухсторонняя

29x24x2мм, BK(8000L, 3260, 8008, 80002, 3254, 3266), шаг 2,54мм, металлиза

Макетная плата адаптер для аудио модулей BKxxxx, двухсторонняя
на складе 19 шт.
в магазине 4 шт.
код: A066012
China

Макетная плата адаптер для аудио модулей BKxxxx, двухсторонняя

29x24x2мм, BK(8000L, 3260, 8008, 80002, 3254, 3266), шаг 2,54мм, металлиза


39.5 грн.
код:

ПараметрЗначение
Діаметр монтажних отворівнемає
Діаметр отворів0,8 мм
Кількість отворів43 шт
Кількість площадок (з одного боку)46
Матеріал платистеклотекстоліт
Наявність металізаціїТак
Наявність паяльної маскиТак
Тип платидвосторонній
Крок між отворами2,54
Крок між площадками1,0

Описание

Макетная плата это универсальная печатная плата которая предназначена для сборки и моделирования прототипов электронных устройств. В данном разделе представлены макетные платы монтаж на которые осуществляется посредством пайки.

Есть несколько основных типов макетных плат

  • Универсальные имеют исключительно металлизированные отверстия, которые разработчик должен соединять перемычками.
  • Для цифровых устройств намечены возможные места для микросхем, по всей плате проведены шины питания.
  • Специализированные для устройств на микросхеме конкретной модели. На таких платах есть как заранее разведённые стандартные цепи, так и матрица отверстий и дорожек для нестандартных.

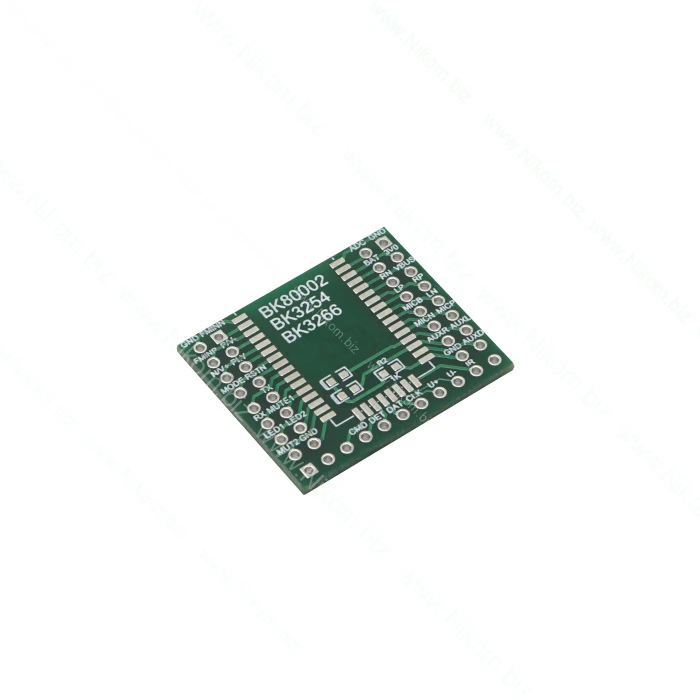

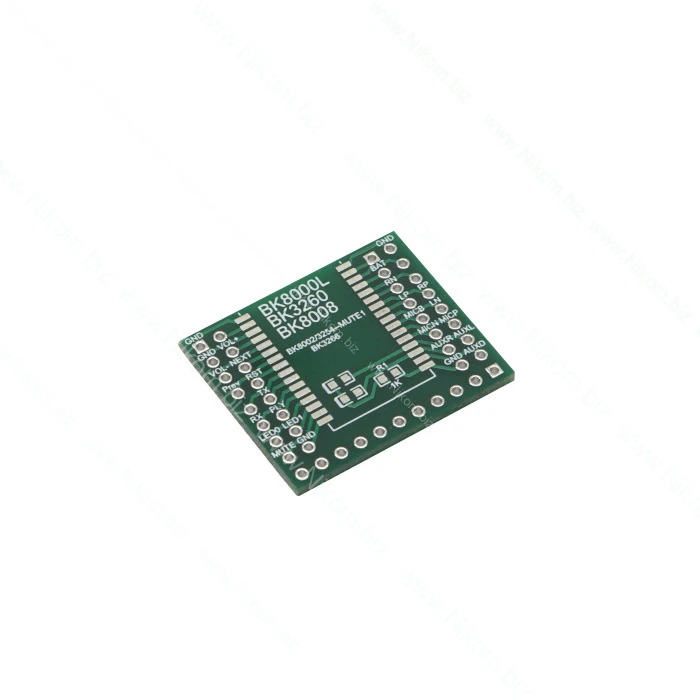

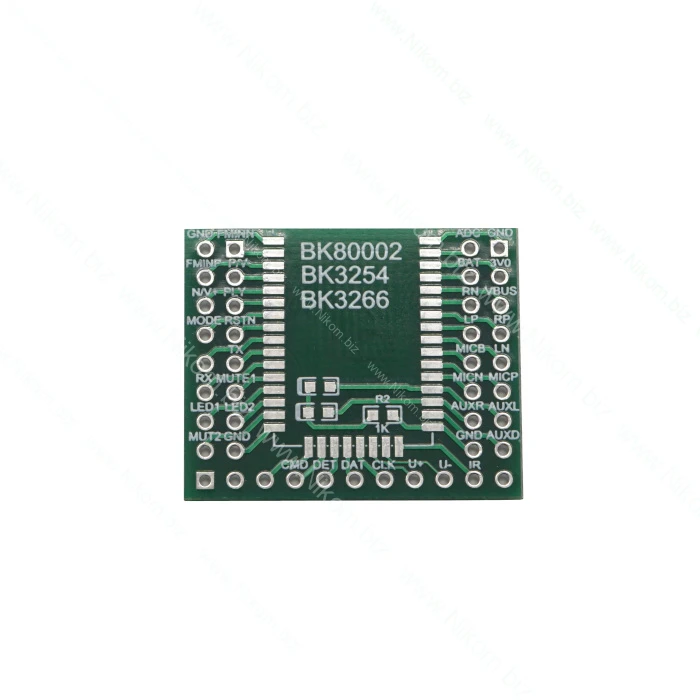

Данная макетная плата являеться адаптером под аудио модули Bluetooth BK8000L, BK8008, BK80002, BK3254, BK3260, BK3266.


Характеристики

  • Материал платы - стеклотекстолит FR4;
  • Тип платы - двусторонняя;
  • Диаметр отверстий - 0,8 мм;
  • Шаг между отверстиями - 2,54 мм;
  • Шаг между площадками - 1,0 мм;
  • Количество отверстий - 43 шт;
  • Наличие паяльной маски - да;
  • Наличие металлизации - да;
  • Отверстия не соединены между собой;
  • Габаритные размеры - 29 x 24 x 2,0 мм;
