Описание

Макетная плата это универсальная печатная плата которая предназначена для сборки и моделирования прототипов электронных устройств. В данном разделе представлены макетные платы монтаж на которые осуществляется посредством пайки.

Есть несколько основных типов макетных плат

• Универсальные имеют исключительно металлизированные отверстия, которые разработчик должен соединять перемычками.
• Для цифровых устройств намечены возможные места для микросхем, по всей плате проведены шины питания.
• Специализированные для устройств на микросхеме конкретной модели. На таких платах есть как заранее разведённые стандартные цепи, так и матрица отверстий и дорожек для нестандартных.

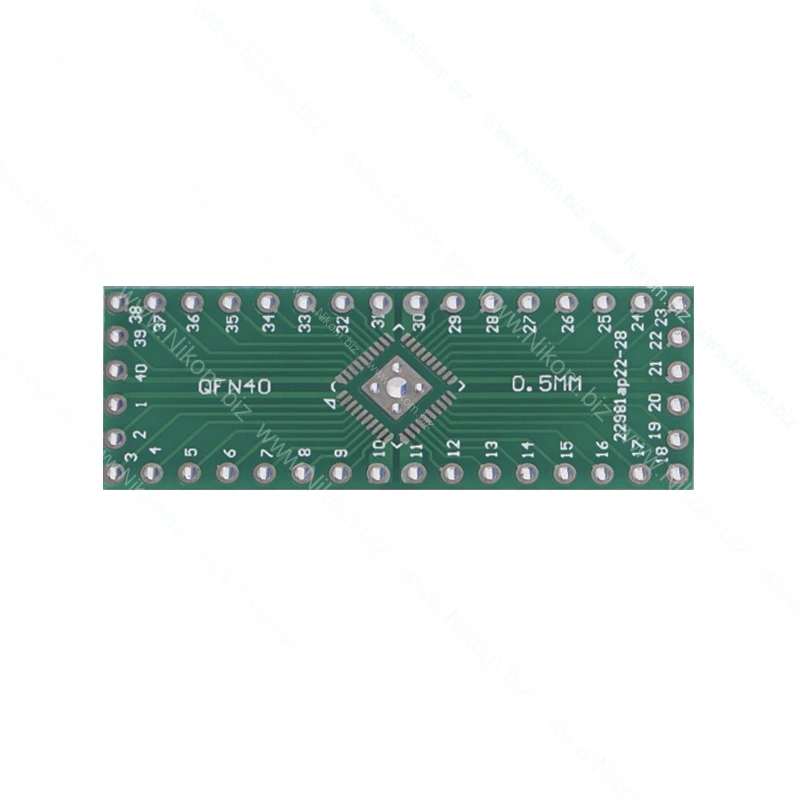

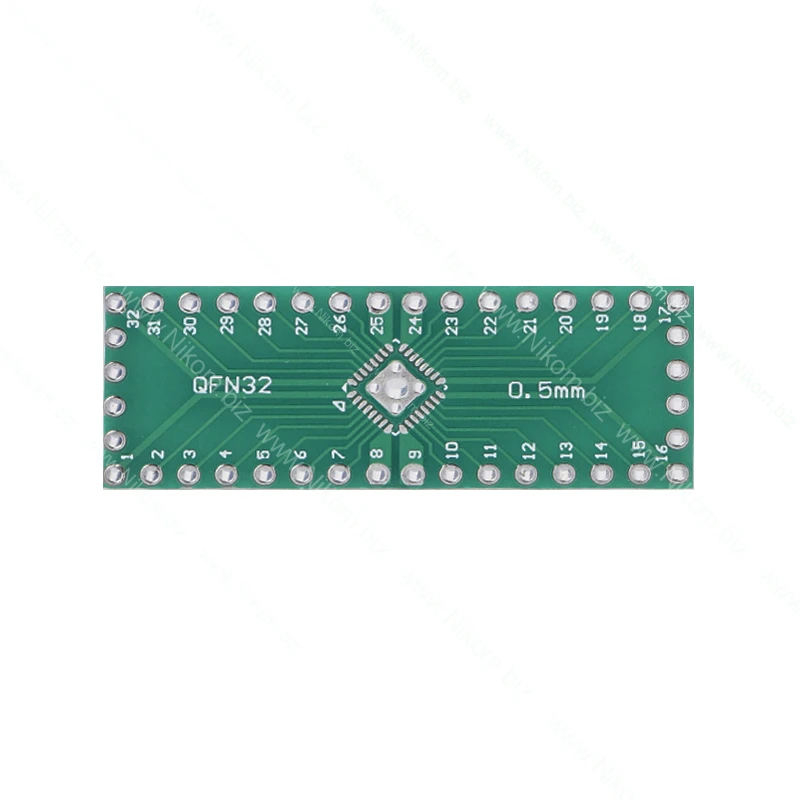

Данная макетная плата являеться переходником под микросхеммы в корпусе QFN-32 с шагом 0,5 мм и QFN-40 с шагом 0,5 мм.

Характеристики

• Материал платы - стеклотекстолит FR4;
• Тип платы - двусторонняя;
• Диаметр отверстий - 0,8 мм;
• Шаг между отверстиями - 2,54 мм;
• Шаг между площадками микросхем - 0,5 мм;

• Количество отверстий - 40 шт;
• Наличие паяльной маски - да;
• Наличие металлизации - да;
• Отверстия не соединены между собой;
• Габаритные размеры - 15 x 41 x 1,5 мм;
