LP78080 — это микросхема драйвера, специально разработанная для переносных небольших вентиляторов на литиевой батарее. Она интегрирует функции управления зарядом литиевой батареи с функцией управления питанием (power-path), имеет индикацию состояний зарядки, полного заряда и низкого уровня заряда с помощью светодиодов (LED), а также поддерживает переключение кнопкой трёх режимов работы с разными уровнями выходной мощности.

LP78080 осуществляет заряд в линейном режиме, имеет встроенные фиксированные режимы зарядки 500 мА / 800 мА, поддерживает полный цикл зарядки, включающий предварительную зарядку, зарядку с постоянным током и зарядку с постоянным напряжением. Внутри микросхемы реализована функция антидребезга кнопки, а также многоуровневая защита, в том числе защита от короткого замыкания, перегрева и обратного подключения батареи. Выводы микросхемы имеют высокоэффективную защиту от ESD, что обеспечивает очень высокую надёжность и стабильность работы.

Кроме того, схема применения LP78080 проста: достаточно лишь небольшого количества внешних компонентов, чтобы реализовать полноценное решение для переносного вентилятора на литиевой батарее с функцией зарядки, что значительно уменьшает габариты всей системы.

• Заряд литиевой батареи током 500 мА / 800 мА, зарядный ток автоматически адаптируется
• LED-индикация режимов: зарядка, полный заряд, низкий уровень заряда
• Поддержка управления одной кнопкой
• 3-уровневая регулировка скорости обдува
• Низкое энергопотребление в режиме ожидания < 15 мкА
• Простая внешняя обвязка (минимум навесных элементов)
• Наличие защиты от перегрузки по току, короткого замыкания и перегрева

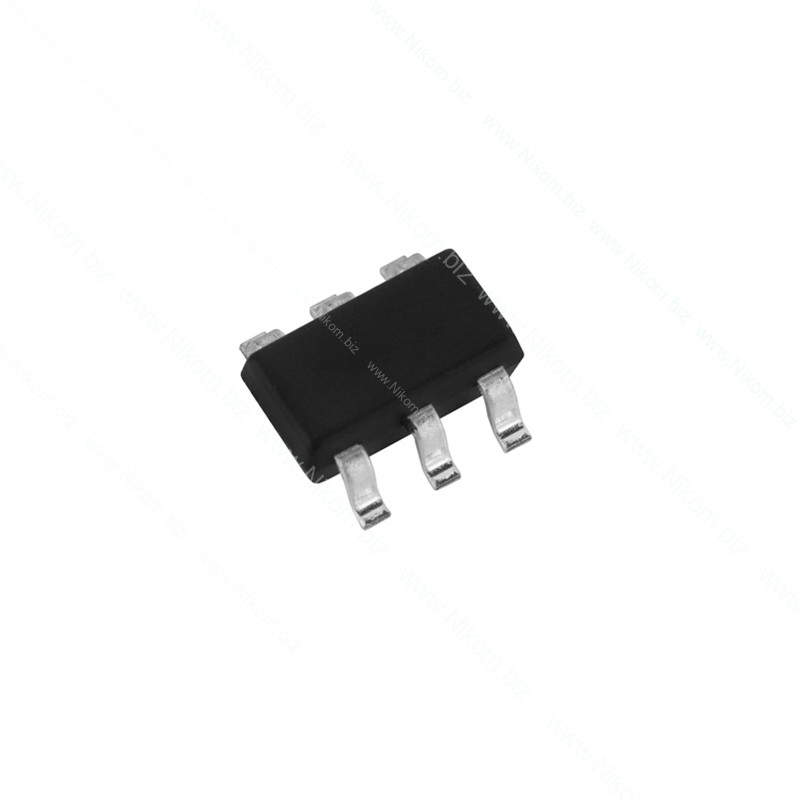

• Типы корпусов: SOT23-6 / ESOP8
