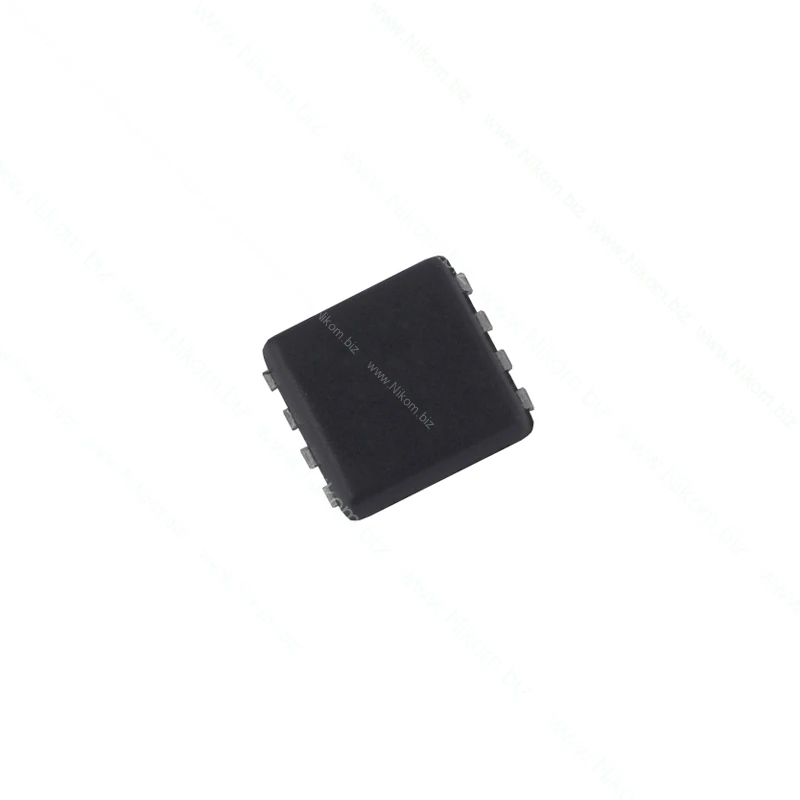

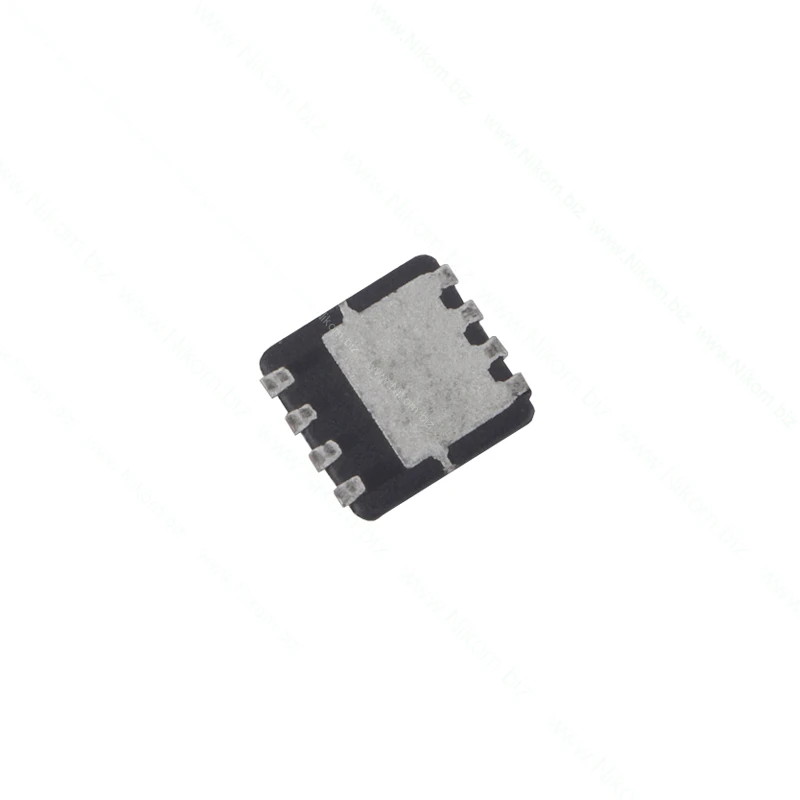

АкцияТранзистор полевой AON7406
N-ch; MOSFET; 30V; 25A; 15.5W
на складе 36 шт.
в магазине 44 шт.
код: A118046
Alpha&Omega
DFN 3x3A
Alpha&Omega
DFN 3x3A
Транзистор полевой AON7406
N-ch; MOSFET; 30V; 25A; 15.5W
32 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 19 Наносекунд |
| Час відкриття транзистора td(on) | 5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN08 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,2-2,4 Вольт |
| Постійний струм стоку (25°C) Id | 25 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 16,7 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,017 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
AON7406 — мощный N-канальный MOSFET-транзистор в компактном SMD-корпусе DFN 3x3A-8L, предназначенный для использования в импульсных источниках питания, инверторах, DC-DC преобразователях и схемах управления питанием.
Технические характеристики
- Тип: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Постоянный ток стока (ID): до 25 А при TC = 25°C
- Постоянный ток стока (ID): до 9 А при TA = 25°C
- Импульсный ток стока (IDM): 50 А
- Сопротивление открытого канала (RDS(on)): менее 17 мОм при VGS = 10 В
- Сопротивление открытого канала (RDS(on)): менее 23 мОм при VGS = 4,5 В
- Пороговое напряжение затвор-исток (VGS(th)): 1,2–2,4 В
- Максимальная рассеиваемая мощность (PD): 15,5 Вт при TC = 25°C
- Диапазон рабочих температур: -55...+150°C
- Корпус: DFN 3x3A-8L
- Тип монтажа: поверхностный (SMD)
Функционал
- Коммутация силовых цепей постоянного тока
- Работа в качестве силового ключа в импульсных источниках питания и DC-DC преобразователях
- Быстрое переключение с низкими динамическими потерями
- Управление при напряжении затвора 4,5 В
