АкцияТранзистор полевой STP4NK80ZFP
N-Ch 800V; 3A
на складе 19 шт.
в магазине 27 шт.
код: A118047
ST
TO-220F
ST
TO-220F

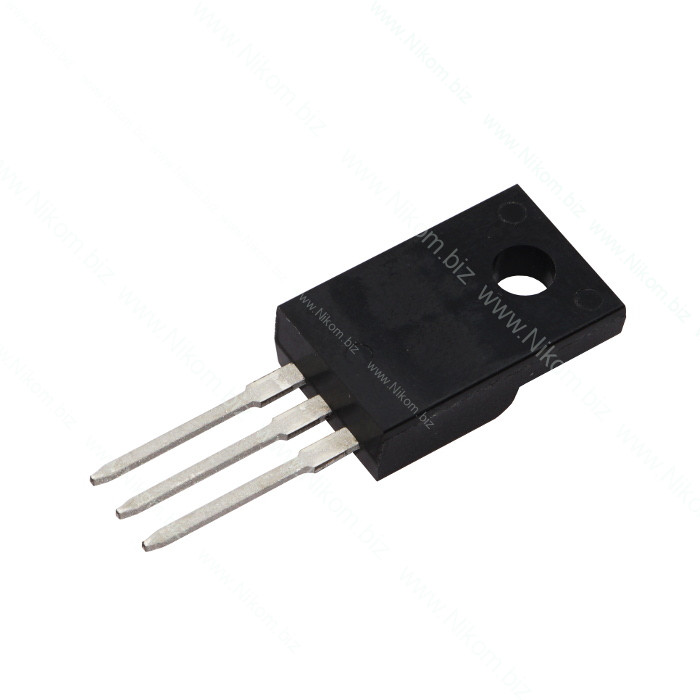

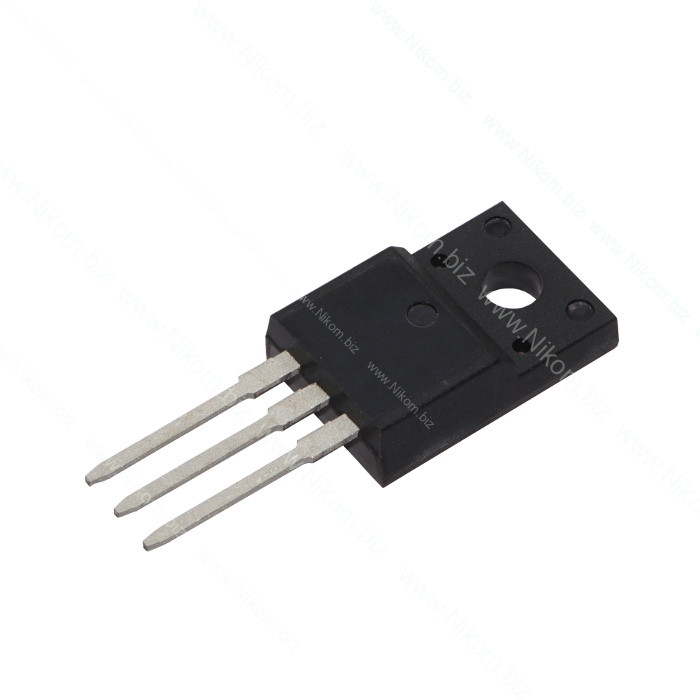

Транзистор полевой STP4NK80ZFP
N-Ch 800V; 3A
31 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 35 Наносекунд |
| Час відкриття транзистора td(on) | 13 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220F |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 800 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 3-4,5 Вольт |
| Постійний струм стоку (25°C) Id | 3 Ампер |
| Бренд | STM |
| Розсіювана потужність (25°C) Pd | 25 Ватт |
| Опір сток-витік (25°C) Rds(on) | 3,5 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
STP4NK80ZFP — высоковольтный N-канальный MOSFET-транзистор в полностью изолированном корпусе TO-220FP, предназначенный для импульсных блоков питания, преобразователей напряжения, инверторов и других высоковольтных силовых схем. Оснащен встроенным стабилитроном для защиты затвора.
Технические характеристики
- Тип: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDSS): 800 В
- Максимальный ток стока (ID): 3 А при 25°C
- Максимальный ток стока (ID): 1,89 А при 100°C
- Максимальный импульсный ток стока (IDM): 12 А
- Сопротивление открытого канала (RDS(on)): 3 Ом типичное, 3,5 Ом максимальное
- Максимальное напряжение затвор-исток (VGS): ±30 В
- Пороговое напряжение затвор-исток (VGS(th)): 3–4,5 В
- Максимальная рассеиваемая мощность (PTOT): 25 Вт
- Заряд затвора (Qg): 26 нКл
- Диапазон рабочих температур: -55...+150°C
- Корпус: TO-220FP, полностью изолированный
Функционал
- Коммутация высоковольтных силовых цепей
- Работа в импульсных блоках и адаптерах питания
- Работа в преобразователях напряжения и инверторах
- Управление нагрузкой в высокочастотных силовых схемах
- Защита затвора от статического электричества и скачков напряжения с помощью встроенного стабилитрона
Распиновка
- 1 — G (Gate): затвор
- 2 — D (Drain): сток
- 3 — S (Source): исток
Распиновка указана при взгляде на транзистор с лицевой стороны с маркировкой, выводами вниз.
