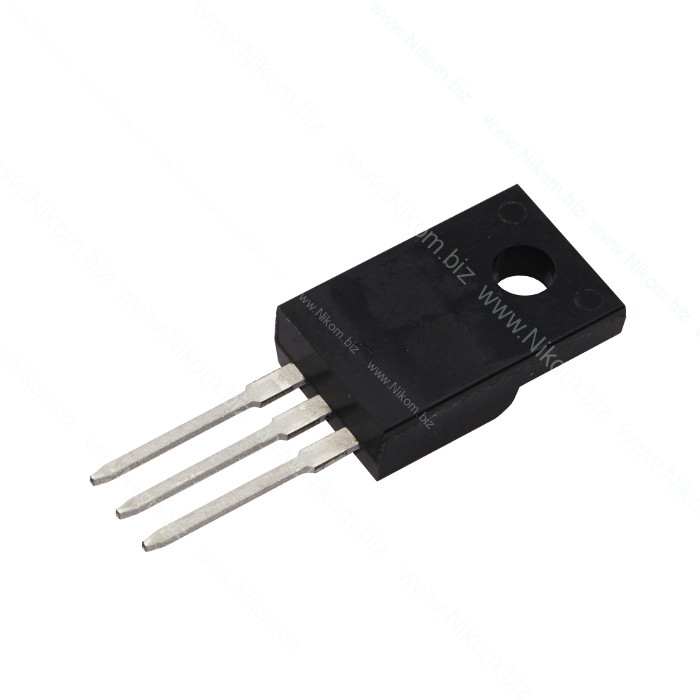

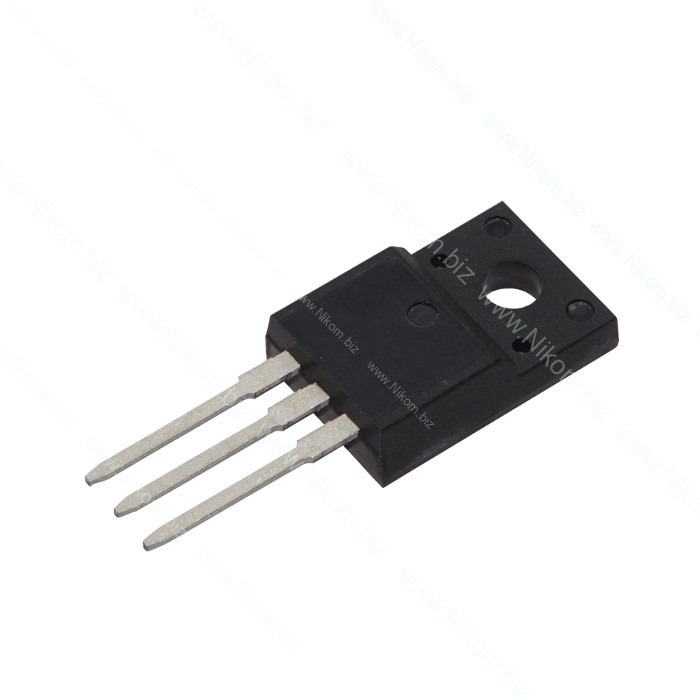

АкцияТранзистор полевой FQPF10N60C
N-Channel, Udss=600 В, Id=9,5 А, Rds(on)=0,73 Ом, Ugs=10 В
на складе 6 шт.
в магазине 27 шт.
код: A118048
Fairchild
TO-220F
Fairchild
TO-220F
Транзистор полевой FQPF10N60C
N-Channel, Udss=600 В, Id=9,5 А, Rds(on)=0,73 Ом, Ugs=10 В
41.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 144 Наносекунд |
| Час відкриття транзистора td(on) | 23 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220F |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 600 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 9,5 Ампер |
| Бренд | Fairchild |
| Розсіювана потужність (25°C) Pd | 50 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,73 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
FQPF10N60C — мощный высоковольтный N-канальный MOSFET-транзистор в полностью изолированном корпусе TO-220F, предназначенный для импульсных блоков питания, PFC-корректоров, электронных балластов и инверторов. Изолированный корпус позволяет устанавливать транзистор на общий радиатор без дополнительной изолирующей прокладки.
Технические характеристики
- Тип: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDSS): 600 В
- Постоянный ток стока (ID): 9,5 А при 25°C
- Максимальный импульсный ток стока (IDM): 38 А
- Сопротивление открытого канала (RDS(on)): 0,73 Ом типичное, 0,8 Ом максимальное
- Максимальное напряжение затвор-исток (VGSS): ±30 В
- Пороговое напряжение затвор-исток (VGS(th)): 2–4 В
- Максимальная рассеиваемая мощность (PD): 50 Вт
- Заряд затвора (Qg): около 44 нКл
- Корпус: TO-220F (Full Pack)
Функционал
- Коммутация высоковольтных силовых цепей
- Работа в импульсных блоках питания
- Работа в активных корректорах коэффициента мощности (PFC)
- Управление нагрузкой в электронных балластах и инверторах
Распиновка
- 1 — G (Gate): затвор, управляющий вывод
- 2 — D (Drain): сток, силовой вывод
- 3 — S (Source): исток
Распиновка указана при взгляде на транзистор со стороны маркировки, выводами вниз.
