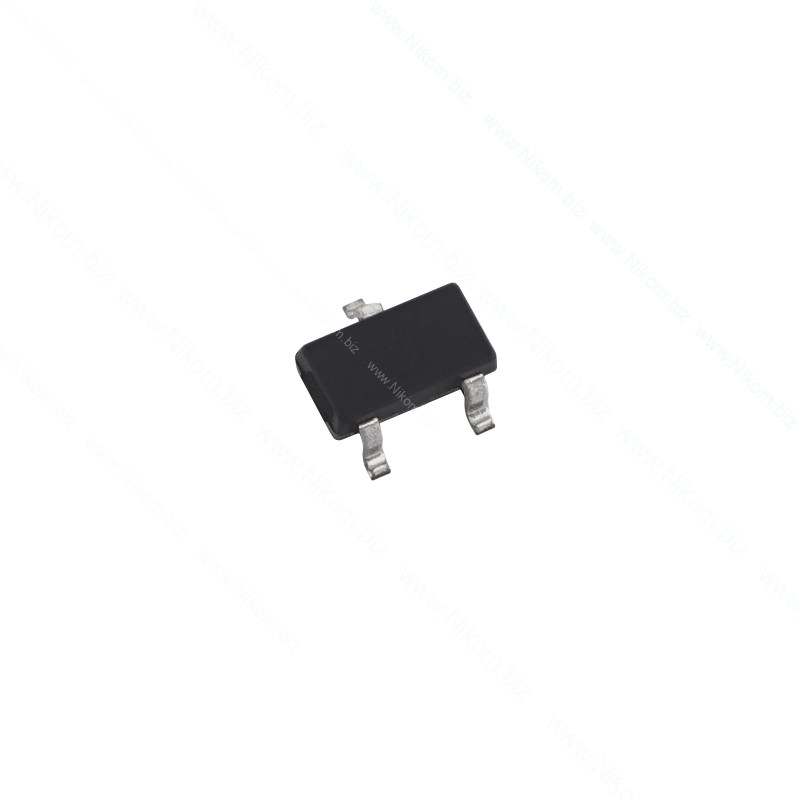

АкцияТранзистор полевой IRLML2402 (1AHK)
(N-Ch) 20V 1.2A 540mW 0.25Ω
на складе 160 шт.
в магазине 90 шт.
код: A118055
Hottech
SOT-23
Hottech
SOT-23
Транзистор полевой IRLML2402 (1AHK)
(N-Ch) 20V 1.2A 540mW 0.25Ω
3.6 грн
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
IRLML2402 — субминиатюрный N-канальный MOSFET-транзистор с управлением логическим уровнем напряжения в корпусе SOT-23, предназначенный для коммутации нагрузок в компактной и портативной электронике.
Технические характеристики
- Тип: N-канальный MOSFET, Logic-Level
- Максимальное напряжение сток-исток (VDSS): 20 В
- Максимальный постоянный ток стока (ID): 1,2 А при температуре корпуса 25°C
- Максимальный импульсный ток стока (IDM): 7,4 А
- Сопротивление открытого канала (RDS(on)): до 0,25 Ом при VGS = 4,5 В
- Сопротивление открытого канала (RDS(on)): до 0,35 Ом при VGS = 2,5 В
- Пороговое напряжение затвор-исток (VGS(th)): 0,4–1 В
- Максимальное напряжение затвор-исток (VGS): ±8 В
- Максимальная рассеиваемая мощность (PD): 540 мВт
- Корпус: SOT-23 (TO-236AB)
- Количество выводов: 3
- Тип монтажа: поверхностный (SMD)
- Маркировка корпуса: 1AHK
Функционал
- Коммутация маломощных нагрузок
- Управление от низковольтных логических сигналов
- Работа в компактных электронных схемах с ограниченным пространством для монтажа
Распиновка
- 1 — G (Gate): затвор, левая нижняя ножка
- 2 — S (Source): исток, правая нижняя ножка
- 3 — D (Drain): сток, верхняя одиночная ножка
Распиновка указана при взгляде на корпус сверху: две ножки снизу, одна сверху.
