АкцияТранзистор полевой 20P06D
P-ch; -60V; -20 А; 34W; 0.078 Ohm
на складе 1 шт.
в магазине 3 шт.
код: A118076
HXY
TO-252
HXY
TO-252

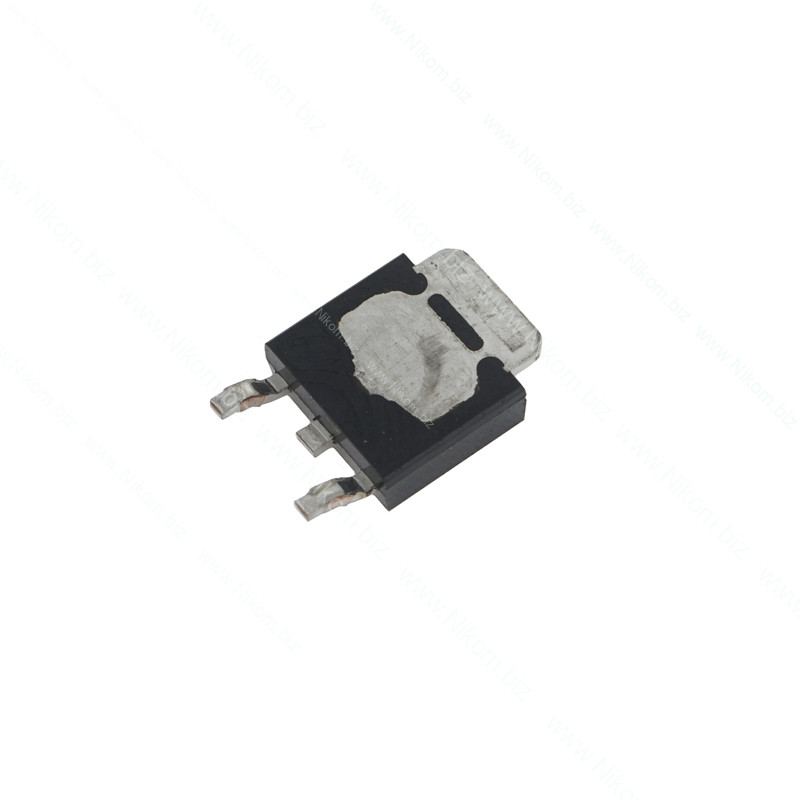

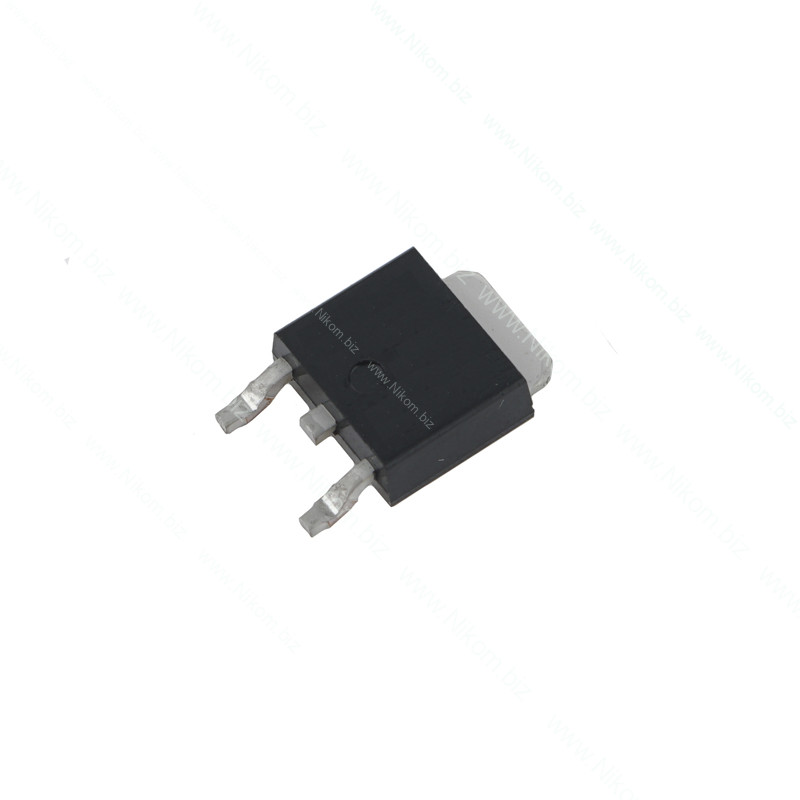

Транзистор полевой 20P06D
P-ch; -60V; -20 А; 34W; 0.078 Ohm
27.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 39 Наносекунд |
| Час відкриття транзистора td(on) | 14 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 55 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 31 Ампер |
| Бренд | HXY |
| Розсіювана потужність (25°C) Pd | 110 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,065 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
20P06D — мощный P-канальный MOSFET-транзистор в SMD-корпусе D-PAK (TO-252), предназначенный для коммутации нагрузок по плюсовой линии, автомобильной электроники, импульсных источников питания и схем управления электродвигателями.
Распиновка при расположении транзистора стороной с маркировкой к себе, выводами вниз, слева направо: 1 — Gate (затвор), управляющий вывод; 2 — Drain (сток), также электрически соединен с большой металлической подложкой корпуса; 3 — Source (исток).
Технические характеристики
- Тип: P-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): -60 В, в некоторых исполнениях -55 В
- Максимальный постоянный ток стока (ID): -20 А
- Сопротивление открытого канала (RDS(on)): 0,065–0,078 Ом
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Пороговое напряжение затвора (VGS(th)): -2...-4 В
- Максимальная рассеиваемая мощность (PD): до 34 Вт, до 110 Вт при соответствующем теплоотводе
- Диапазон рабочих температур: -55...+175 °C
- Корпус: D-PAK (TO-252), SMD
Функционал
- Коммутация нагрузок по плюсовой линии питания
- Импульсное переключение силовых нагрузок
- Работа в импульсных источниках питания
- Управление электродвигателями
- Коммутация нагрузок в автомобильной электронике
