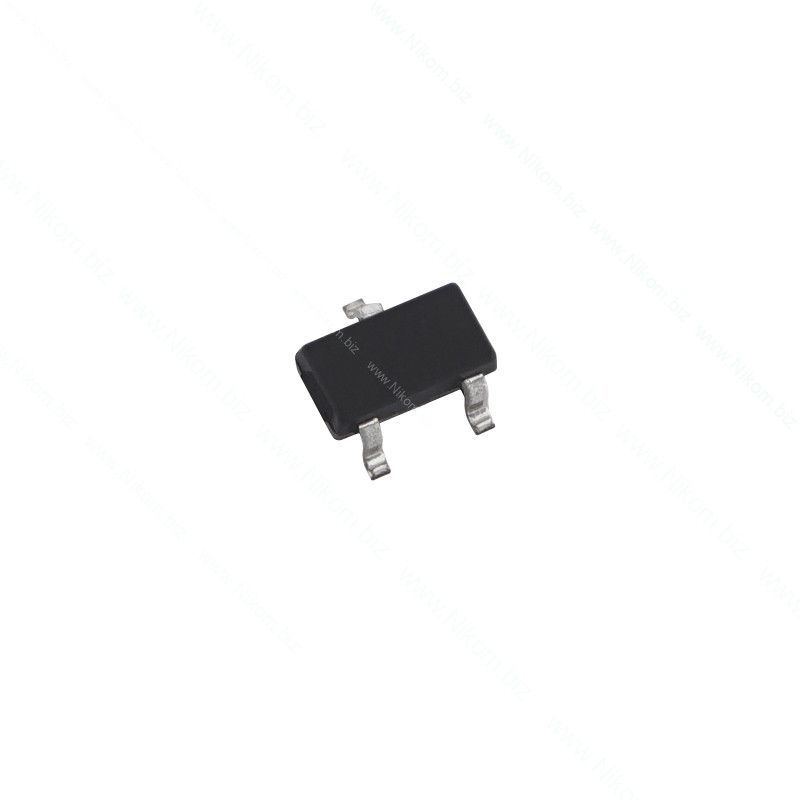

АкцияТранзистор полевой IRLML6402TR (E3xxx)
P-ch; 20V; 3.7A; 1.3W; 0.065 Ohm
на складе 385 шт.
в магазине 144 шт.
код: A118080
IR/China
SOT-23
IR/China
SOT-23
Транзистор полевой IRLML6402TR (E3xxx)
P-ch; 20V; 3.7A; 1.3W; 0.065 Ohm
3.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 588 Наносекунд |
| Час відкриття транзистора td(on) | 350 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 12 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,4-0,95 Вольт |
| Постійний струм стоку (25°C) Id | 3,7 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 1,3 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,065 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
IRLML6402TR — низковольтный P-канальный MOSFET-транзистор с управлением логическим уровнем в компактном SMD-корпусе SOT-23, предназначенный для быстрого переключения и управления питанием в портативной электронике.
Распиновка при расположении корпуса маркировкой к себе, двумя выводами вниз и одним вверх: 1 — Gate (затвор), левый нижний вывод; 2 — Source (исток), правый нижний вывод, обычно подключается к плюсу питания; 3 — Drain (сток), верхний одиночный вывод, подключается к нагрузке.
Технические характеристики
- Тип: P-канальный MOSFET, Logic Level
- Максимальное напряжение сток-исток (VDS): -20 В
- Максимальный ток стока (ID): -3,7 А при температуре 25 °C
- Сопротивление открытого канала (RDS(on)): около 0,065 Ом при VGS = -4,5 В; около 0,135 Ом при VGS = -2,5 В
- Максимальное напряжение затвор-исток (VGS): ±12 В
- Пороговое напряжение затвора (VGS(th)): -0,4...-0,55 В
- Максимальная рассеиваемая мощность (PD): 1,3 Вт
- Диапазон рабочих температур: -55...+150 °C
- Корпус: SOT-23, SMD
Функционал
- Коммутация низковольтных нагрузок по плюсовой линии питания
- Управление питанием логическими сигналами низкого напряжения
- Быстрое переключение электрических цепей
