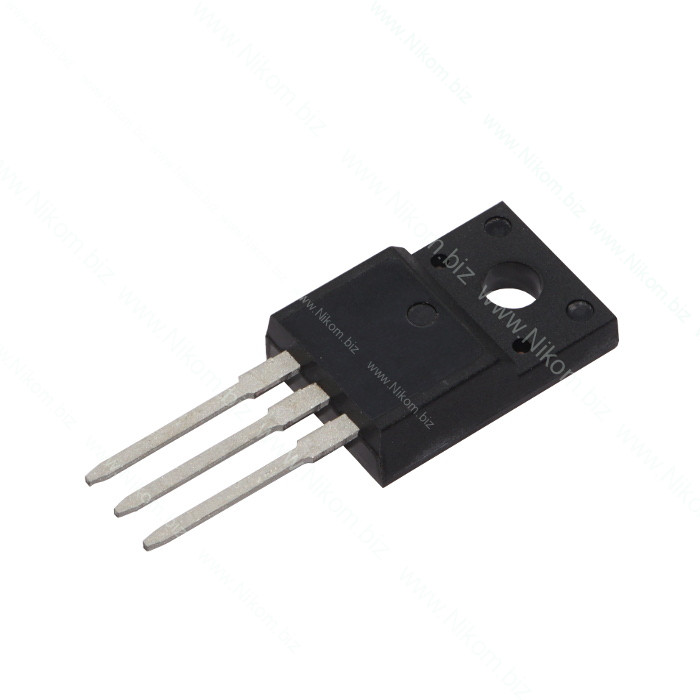

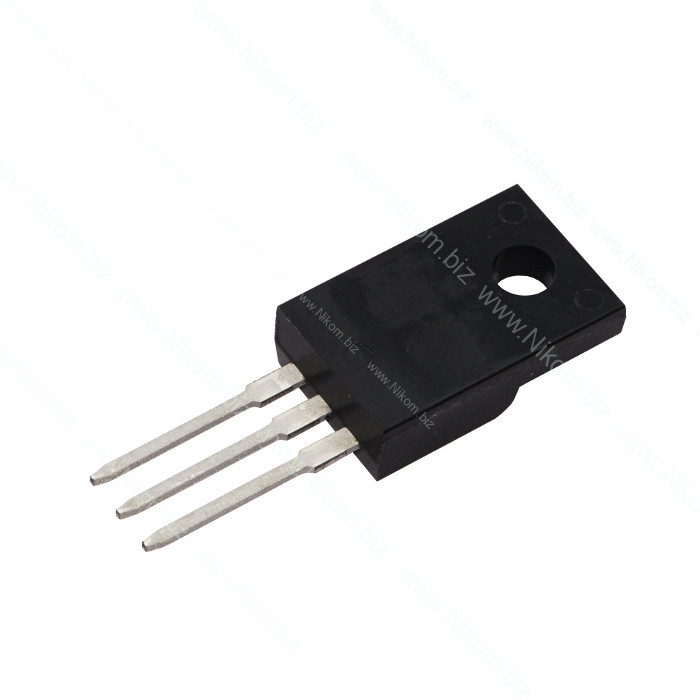

АкцияТранзистор полевой STP9NK70ZFP
N-ch; MOSFET; 700V; 7.5A; 35W
на складе 11 шт.
в магазине 9 шт.
код: A118083
STM
TO-220F
STM
TO-220F
Транзистор полевой STP9NK70ZFP
N-ch; MOSFET; 700V; 7.5A; 35W
59.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 45 Наносекунд |
| Час відкриття транзистора td(on) | 22 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220F |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 700 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 3-4,5 Вольт |
| Постійний струм стоку (25°C) Id | 7,5 Ампер |
| Бренд | STM |
| Розсіювана потужність (25°C) Pd | 35 Ватт |
| Опір сток-витік (25°C) Rds(on) | 1,2 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
STP9NK70ZFP — высоковольтный N-канальный полевой MOSFET-транзистор с защитой затвора от статического электричества, предназначенный для импульсных блоков питания, адаптеров, схем PFC и электронных балластов. Распиновка корпуса TO-220FP при взгляде на лицевую сторону: вывод 1 — затвор (Gate), 2 — сток (Drain), 3 — исток (Source).
Технические характеристики
- Тип канала: N-канальный
- Максимальное напряжение сток-исток (VDSS): 700 В
- Максимальный ток стока (ID): 7,5 А при 25 °C; 4,7 А при 100 °C
- Импульсный ток стока (IDM): 30 А
- Сопротивление открытого канала RDS(on): типовое 1 Ом, максимальное 1,2 Ом
- Максимальная рассеиваемая мощность: 35 Вт
- Напряжение затвор-исток (VGS): ±30 В
- Пороговое напряжение затвора VGS(th): 3,75–4,5 В
- Заряд затвора: 48 нКл
- Корпус: TO-220FP, пластиковый изолированный
Функционал
- Высоковольтная коммутация электрических цепей
- Работа в качестве силового ключа в импульсных источниках питания
- Работа в схемах активной коррекции коэффициента мощности (PFC)
- Защита затвора от электростатического разряда
