АкцияТранзистор полевой IRL3715S
N-ch; 20V; 54A; 71W; 0.014 Ohm
на складе 9 шт.
в магазине 21 шт.
код: A118094
IR
D2Pack
IR
D2Pack

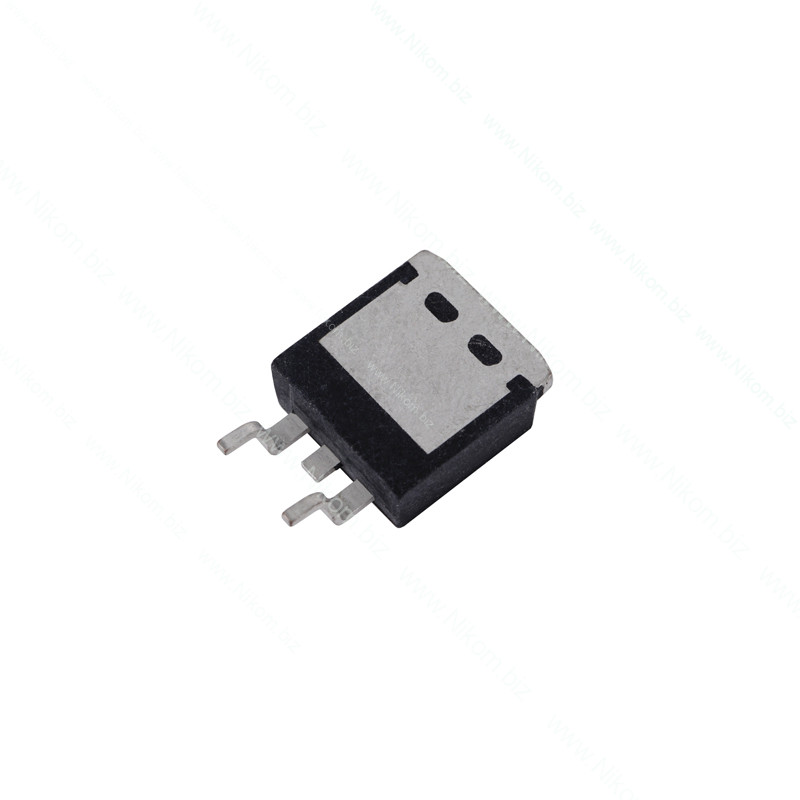

Транзистор полевой IRL3715S
N-ch; 20V; 54A; 71W; 0.014 Ohm
26 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 12 Наносекунд |
| Час відкриття транзистора td(on) | 6,4 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-3 Вольт |
| Постійний струм стоку (25°C) Id | 54 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 71 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,014 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
IRL3715S — мощный N-канальный полевой MOSFET-транзистор с логическим уровнем управления затвором и низким сопротивлением открытого канала, предназначенный для импульсных блоков питания, DC-DC преобразователей и схем питания процессоров.
Технические характеристики
- Тип канала: N-канальный
- Максимальное напряжение сток-исток (VDS): 20 В
- Максимальный ток стока (ID): 54 А при 25 °C
- Импульсный ток стока (IDM): 210 А
- Сопротивление открытого канала RDS(on): до 14 мОм при VGS = 10 В; до 20 мОм при VGS = 4,5 В
- Пороговое напряжение затвора VGS(th): 1–3 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Заряд затвора: около 11 нКл
- Максимальная рассеиваемая мощность: 71 Вт
- Диапазон рабочих температур: от -55 до +175 °C
- Корпус: D2PAK (TO-263), поверхностный монтаж SMD
Функционал
- Коммутация силовых электрических цепей
- Работа в качестве силового ключа в импульсных источниках питания
- Коммутация в высокоэффективных DC-DC преобразователях
- Управление затвором сигналами логического уровня
- Высокоскоростное переключение благодаря низкому заряду затвора
