АкцияТранзистор полевой IRFP9240
P-ch; 200V 12A 500mΩ
на складе 25 шт.
в магазине 9 шт.
код: A118106
VISHAY
TO-247
VISHAY
TO-247

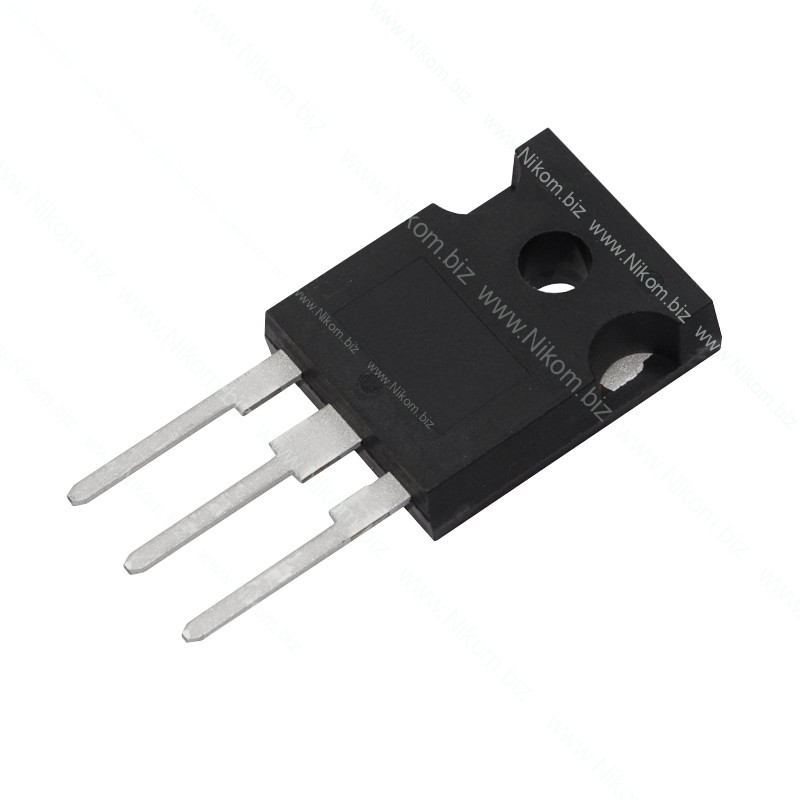

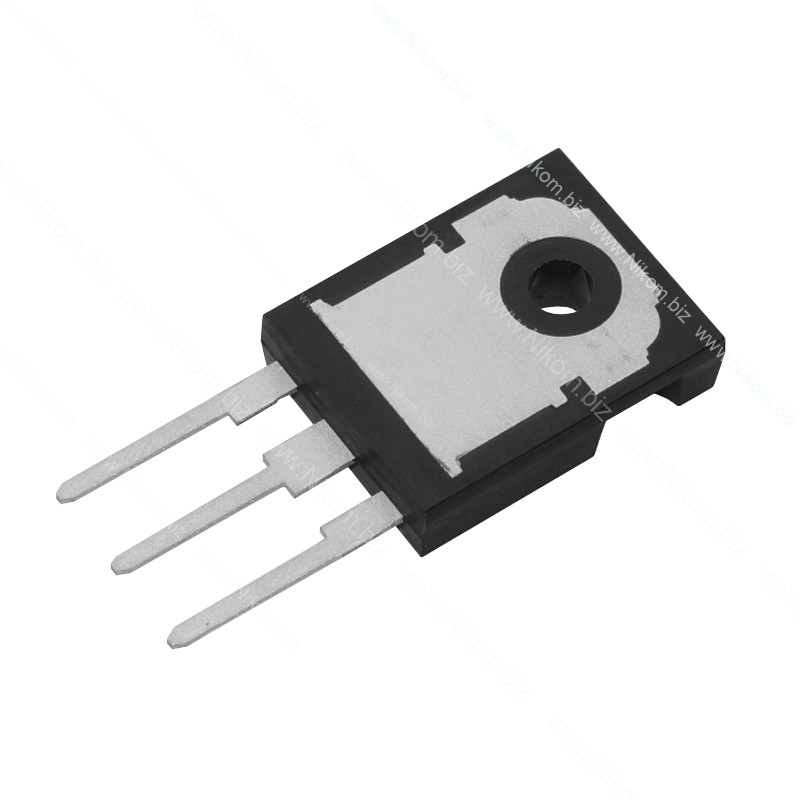

Транзистор полевой IRFP9240
P-ch; 200V 12A 500mΩ
134 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 39 Наносекунд |
| Час відкриття транзистора td(on) | 14 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-247 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 200 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 12 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 150 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,5 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це мощный P-канальный полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він розрахований на напругу сток-исток до -200 В и зручний для верхньої комутації питания, защиты от переполюсовки, управления навантаженням і силових DC-узлов.
Технические характеристики
- Тип / канал: P-канальный
- Максимальное напряжение сток-исток (VDS): -200 В
- Максимальний постійний ток стоку (ID): -12 А
- Максимальний імпульсний ток стоку (IDM): -48 А
- Сопротивление канала в открытом состоянии (RDS(on)): до 0,50 Ом при VGS=-10 В
- Порогова напряжение затвор-исток (VGS(th)): -2,0…-4,0 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальное мощность розсіювання (PD): 150 Вт (для Vishay)
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: TO-247
Функционал
- Комутація електричного навантаження
- Захист ліній питания від переполюсовки
- Верхня комутація ліній питания
Распиновка
Транзистор виконаний у корпусі TO-247. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
