АкцияТранзистор полевой 4N60LG (HM4N60LG)
N-ch; 600 V; 4 A; 2,0 Ohm
на складе 45 шт.
в магазине 36 шт.
код: A118113
HKZ
D-PAK
HKZ
D-PAK

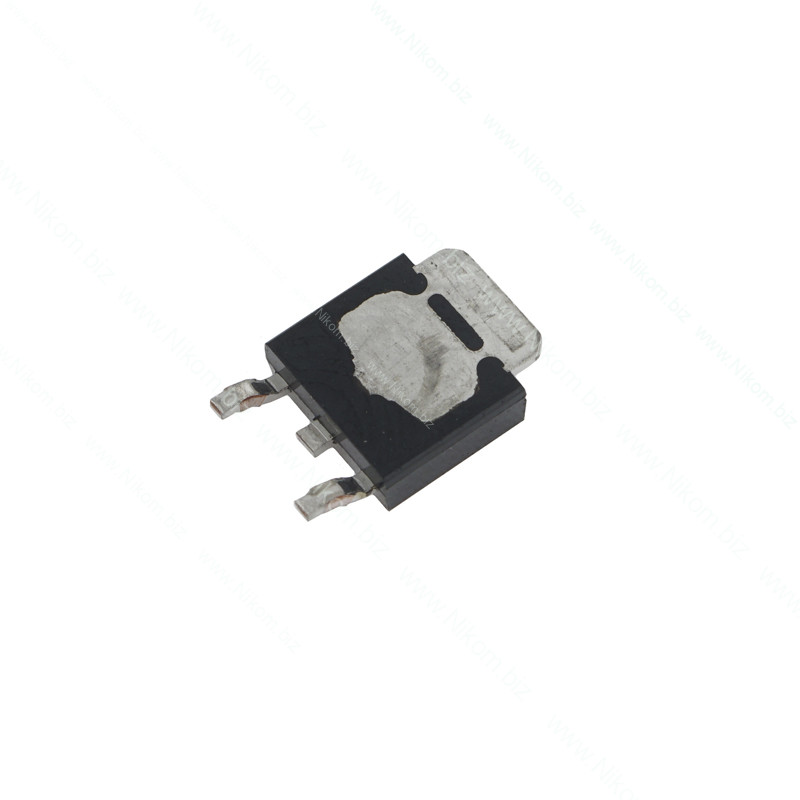

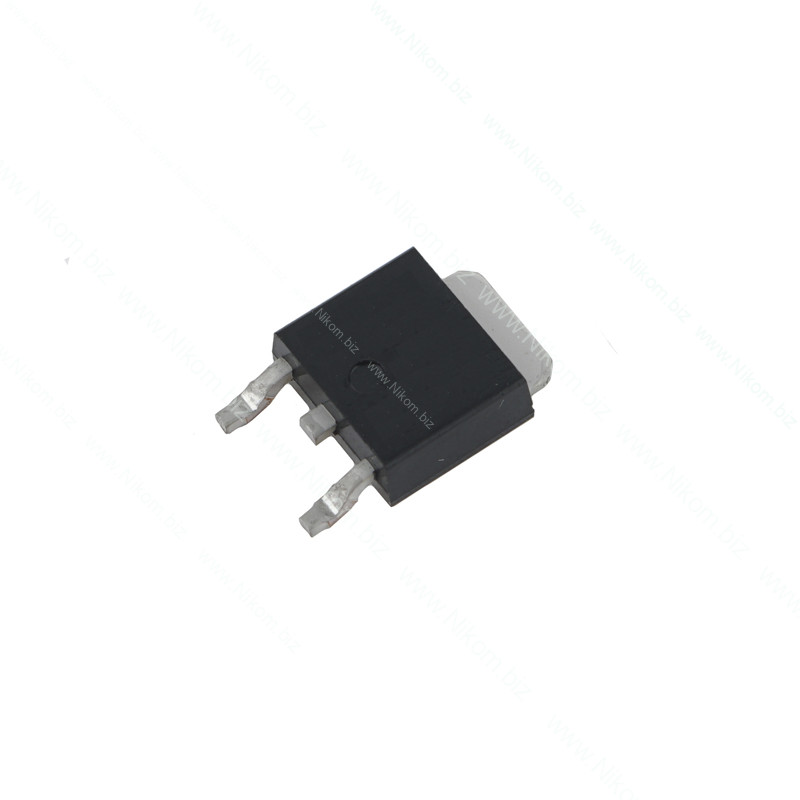

Транзистор полевой 4N60LG (HM4N60LG)
N-ch; 600 V; 4 A; 2,0 Ohm
19 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 35 Наносекунд |
| Час відкриття транзистора td(on) | 14 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-PAK |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 600 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 4 Ампер |
| Бренд | HKZ |
| Розсіювана потужність (25°C) Pd | 77 Ватт |
| Опір сток-витік (25°C) Rds(on) | 2 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный силовой полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він используется в импульсных источниках питания (SMPS), инверторах, PFC-узлах, электронных балластах і высоковольтных ключевых каскадах. Максимальное напряжение сток-исток становить 600 В.
Технические характеристики
- Тип / канал: N-канальный
- Максимальное напряжение сток-исток (VDS): 600 В
- Максимальний постійний ток стоку (ID): 4 А
- Максимальний імпульсний ток стоку (IDM): орієнтовно до 16 А для сімейства 4N60
- Сопротивление канала в открытом состоянии (RDS(on)): 2,0 Ом за карткою HKZ
- Порогова напряжение затвор-исток (VGS(th)): типово 2…4 В
- Максимальное напряжение затвор-исток (VGS): до ±30 В у частини 4N60LG; перевіряти ревізію
- Максимальное мощность розсіювання (PD): около 77 Вт для референсних 4N60LG; у картці мощность не вказана
- Діапазон / максимальное температура переходу (TJ): типово -55…+150 °C
- Тип корпуса: DPAK / TO-252
Функционал
- Комутація електричного навантаження
- Робои у ключевых каскадах інверторів
- Робои у узлах корекції коефіцієни потужності
Распиновка
Транзистор виконаний у корпусі DPAK / TO-252. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
