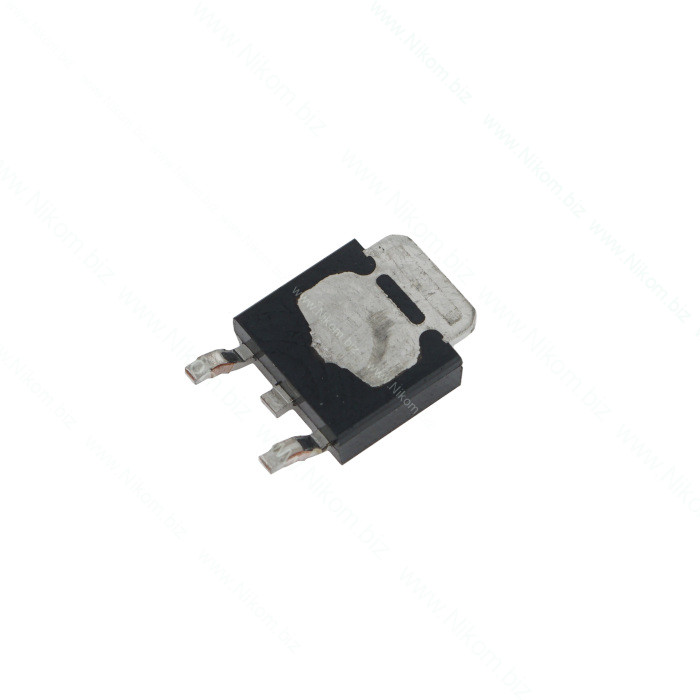

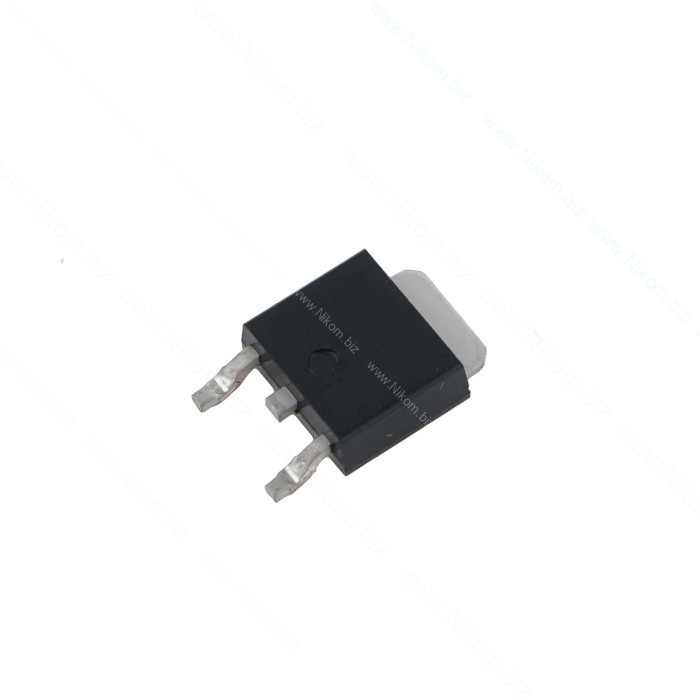

АкцияТранзистор полевой IRLR024N
N-ch; 55V; 17A; 45W; 0.065 Ohm; Logic level
на складе 54 шт.
в магазине 35 шт.
код: A118121
IR
D-PAK
IR
D-PAK
Транзистор полевой IRLR024N
N-ch; 55V; 17A; 45W; 0.065 Ohm; Logic level
22 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 20 Наносекунд |
| Час відкриття транзистора td(on) | 7,1 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 16 Вольт |
| Напруга пробою сток-витік Vds | 55 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 17 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 45 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,065 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный Logic Level силовой полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він используется в низковольтных DC-DC преобразователях, автомобільній електроніці, драйверах двигателей, BMS и силовых ключах. Максимальное напряжение сток-исток становить 55 В. Підтримка Logic Level спрощує управления від низьковольтної логіки.
Технические характеристики
- Тип / канал: N-канальный Logic Level
- Максимальное напряжение сток-исток (VDS): 55 В
- Максимальний постійний ток стоку (ID): 17 А
- Максимальний імпульсний ток стоку (IDM): около 68 А
- Сопротивление канала в открытом состоянии (RDS(on)): до 0,065 Ом при VGS=10 В; також нормується при нижчому VGS
- Порогова напряжение затвор-исток (VGS(th)): приблизительно 1…2 В для logic-level сімейства
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальное мощность розсіювання (PD): около 38–45 Вт залежно ревізії; у картці 45 Вт
- Діапазон / максимальное температура переходу (TJ): до +175 °C для IR-ревізій
- Тип корпуса: DPAK / TO-252
Функционал
- Комутація електричного навантаження
- Робои у ключевых каскадах перетворювачів питания
- Керування силовим навантаженням у драйверних схемах
- Керування питаниям в акумуляторних узлах
Распиновка
Транзистор виконаний у корпусі DPAK / TO-252. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
