АкцияТранзистор полевой IRLL3303
N-ch; 30V; 6.5A; 2.1W; 0.031 Ohm; Logic-level
на складе 66 шт.
в магазине 25 шт.
код: A118127
IR
SOT-223
IR
SOT-223

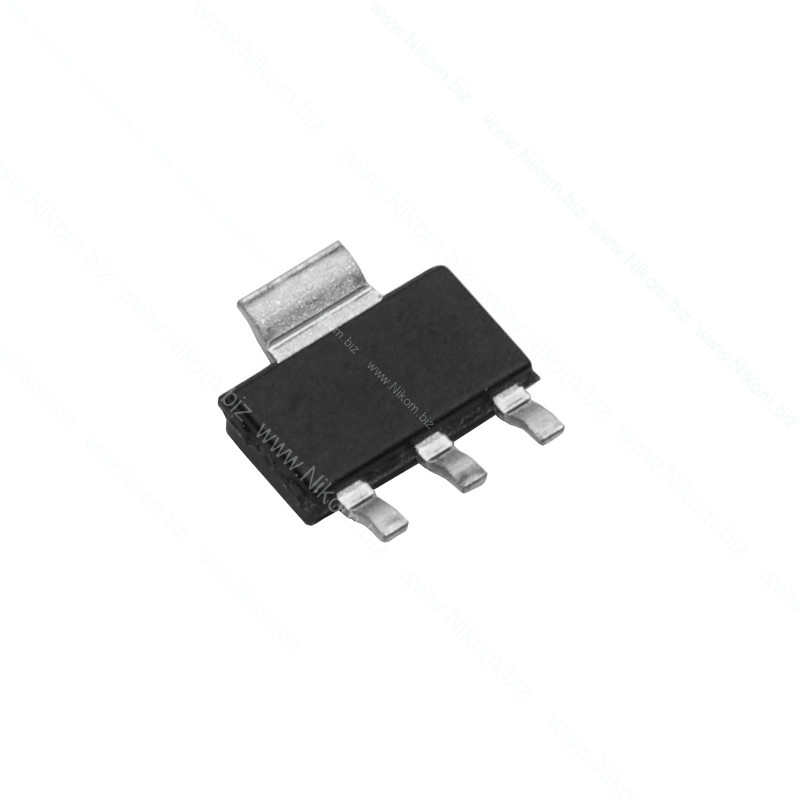

Транзистор полевой IRLL3303
N-ch; 30V; 6.5A; 2.1W; 0.031 Ohm; Logic-level
33.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 33 Наносекунд |
| Час відкриття транзистора td(on) | 7,2 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-223 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 16 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1 Вольт |
| Постійний струм стоку (25°C) Id | 4,6 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 2,1 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,031 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный Logic Level силовой полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він используется в низковольтных DC-DC преобразователях, автомобільній електроніці, драйверах двигателей, BMS и силовых ключах. Максимальное напряжение сток-исток становить 30 В. Підтримка Logic Level спрощує управления від низьковольтної логіки.
Технические характеристики
- Тип / канал: N-канальный Logic Level
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальний постійний ток стоку (ID): 6,5 А при условиях великої мідної площі PCB
- Максимальний імпульсний ток стоку (IDM): 37 А
- Сопротивление канала в открытом состоянии (RDS(on)): до 0,031 Ом @10 В; до 0,045 Ом @4,5 В
- Порогова напряжение затвор-исток (VGS(th)): мінімум около 1 В
- Максимальное напряжение затвор-исток (VGS): ±16 В
- Максимальное мощность розсіювання (PD): до 2,1 Вт при условиях datasheet
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: SOT-223
Функционал
- Комутація електричного навантаження
- Робои у ключевых каскадах перетворювачів питания
- Керування силовим навантаженням у драйверних схемах
- Керування питаниям в акумуляторних узлах
Распиновка

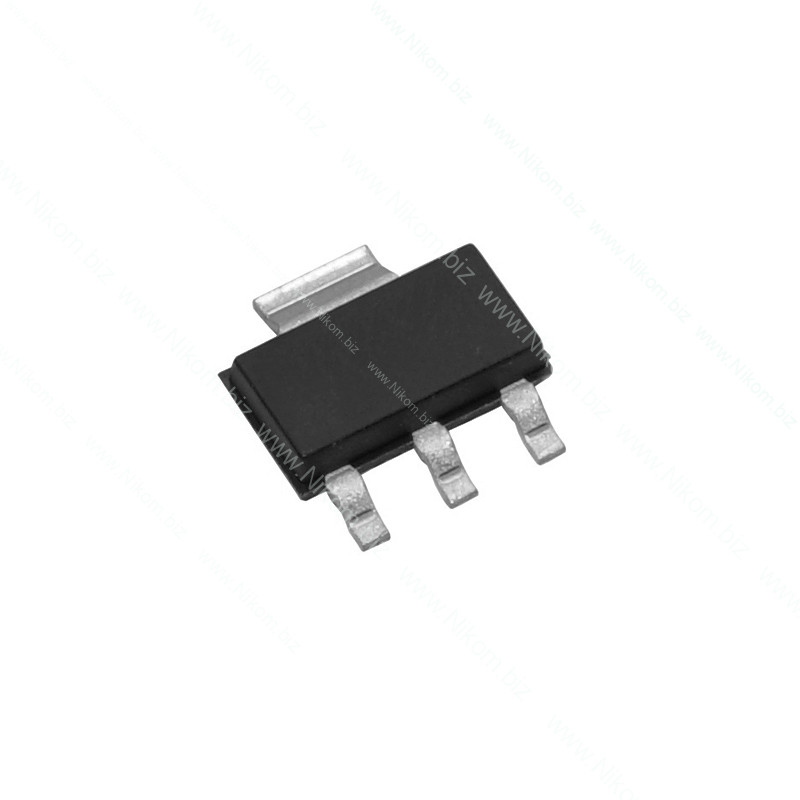

Транзистор виконаний у корпусі SOT-223. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
