АкцияТранзистор полевой AO3401 (A19T)
P-Ch; 30V; 4.2A; 1W; 0.05 Ohm

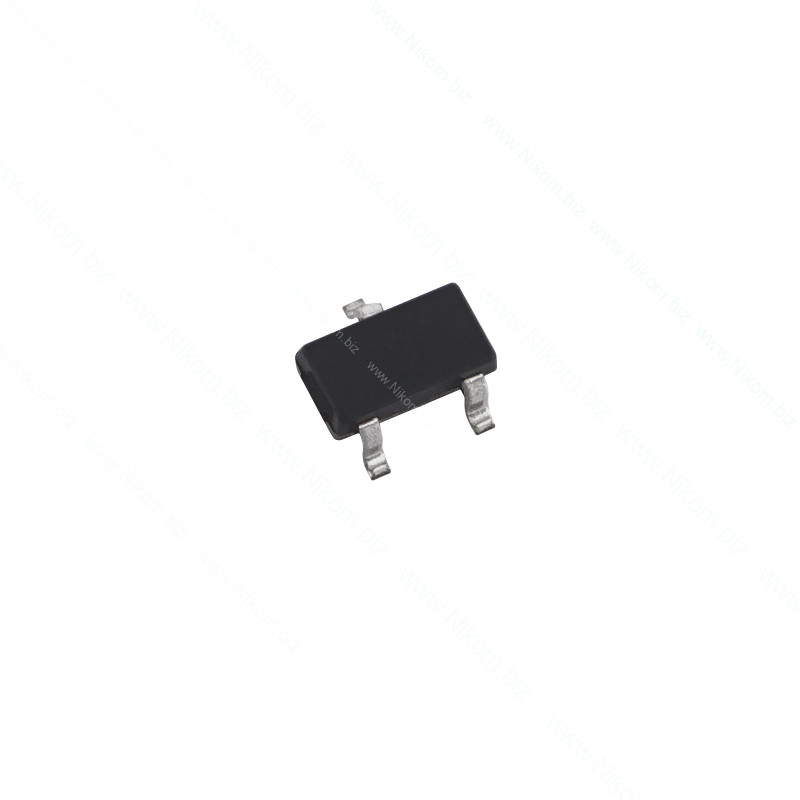

Транзистор полевой AO3401 (A19T)
P-Ch; 30V; 4.2A; 1W; 0.05 Ohm
3.8 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 41 Наносекунд |
| Час відкриття транзистора td(on) | 6,5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 12 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,5-1,3 Вольт |
| Постійний струм стоку (25°C) Id | 4 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 1,4 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,085 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це P-канальный Logic-Level MOSFET с изолированным затвором. Типичное применение: верхние ключи питания, защита от переполюсовки, батарейные системы, DC-DC перетворювачі та силова комутація.
Технические характеристики
- Тип / канал: P-канальный Logic-Level MOSFET
- Максимальное напряжение сток-исток (VDS): -30 В
- Максимальный постоянный ток стока (ID): -4 А (картка CJ -4,2 А)
- Максимальный импульсный ток (IDM): ≈-27 А
- Сопротивление открытого канала RDS(on): max 50 мОм @-10 В; 60 мОм @-4,5 В; 85 мОм @-2,5 В
- Пороговое напряжение VGS(th): -0,5…-1,3 В
- Максимальное напряжение Gate-Source (VGS): ±12 В
- Рассеиваемая мощность (PD): 1,4 Вт (картка 1 Вт)
- Температура перехода / рабочий диапазон: -55…+150 °C
- Полный заряд затвора (Qg): ≈14 нКл @-10 В
- Корпус: SOT-23
Функционал
- верхние ключи питания
- защита от переполюсовки
- батарейные системы
- DC-DC перетворювачі
- силова комутація
Распиновка
Корпус SOT-23: 1=Gate (G), 2=Source (S), 3=Drain (D).
