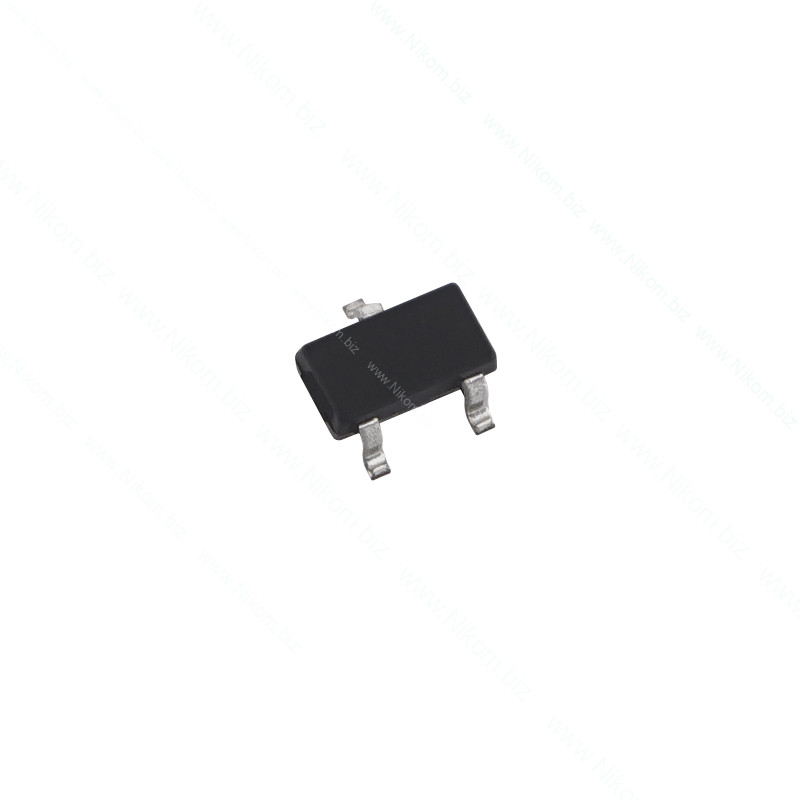

АкцияТранзистор полевой AO3413
P-ch; 20V; 3.0A; 1.4W; 0.097 Ohm
на складе 30 шт.
в магазине 71 шт.
код: A118141
AO
SOT-23
AO
SOT-23
Транзистор полевой AO3413
P-ch; 20V; 3.0A; 1.4W; 0.097 Ohm
15 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 53 Наносекунд |
| Час відкриття транзистора td(on) | 7,2 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 8 Вольт |
| Напруга пробою сток-витік Vds | 20 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 0,4-1 Вольт |
| Постійний струм стоку (25°C) Id | 3 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 1,4 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0.13 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це мощный P-канальный полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він розрахований на напругу сток-исток до -20 В и зручний для верхньої комутації питания, защиты от переполюсовки, управления навантаженням і силових DC-узлов.
Технические характеристики
- Тип / канал: P-канальный
- Максимальное напряжение сток-исток (VDS): -20 В
- Максимальний постійний ток стоку (ID): -3,0 А
- Максимальний імпульсний ток стоку (IDM): -15 А
- Сопротивление канала в открытом состоянии (RDS(on)): до 0,080 Ом @-4,5 В; до 0,100 Ом @-2,5 В; у картці 0,097 Ом
- Порогова напряжение затвор-исток (VGS(th)): -0,4…-1,0 В
- Максимальное напряжение затвор-исток (VGS): ±8 В
- Максимальное мощность розсіювання (PD): 1,4 Вт
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: SOT-23
Функционал
- Комутація електричного навантаження
- Захист ліній питания від переполюсовки
- Верхня комутація ліній питания
Распиновка
Корпус SOT-23, вид сверху за стандартною нумерацією: 1. Gate (G, Затвор) 2. Source (S, Исток) 3. Drain (D, Сток)
