АкцияТранзистор полевой STN1NK60Z
MOSFET N-ch, 600В, 0,3А, 15Ом
на складе 1 шт.
в магазине 5 шт.
код: A118144
ST
SOT-223
ST
SOT-223

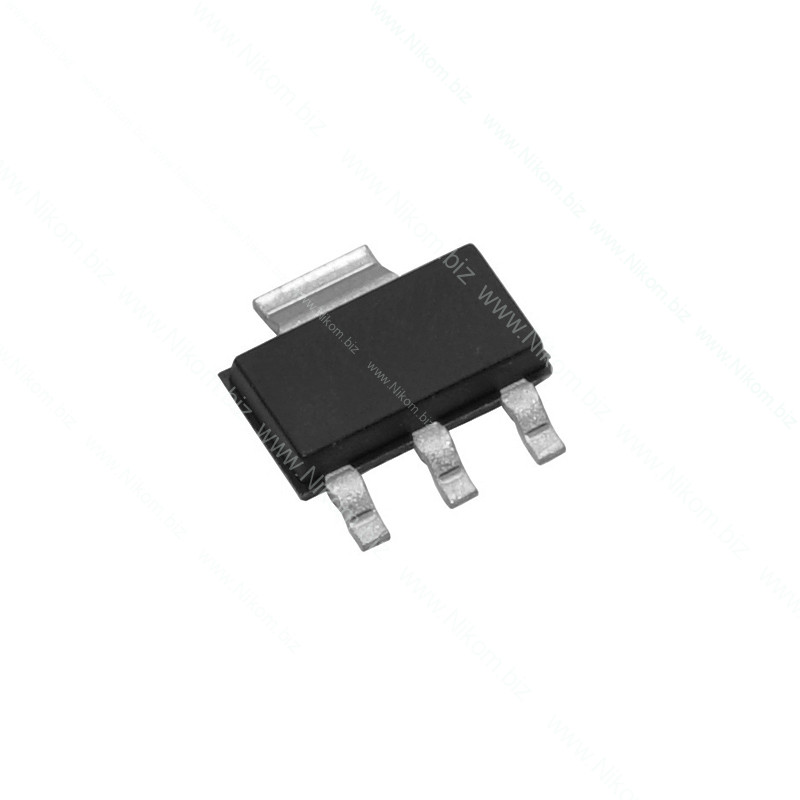

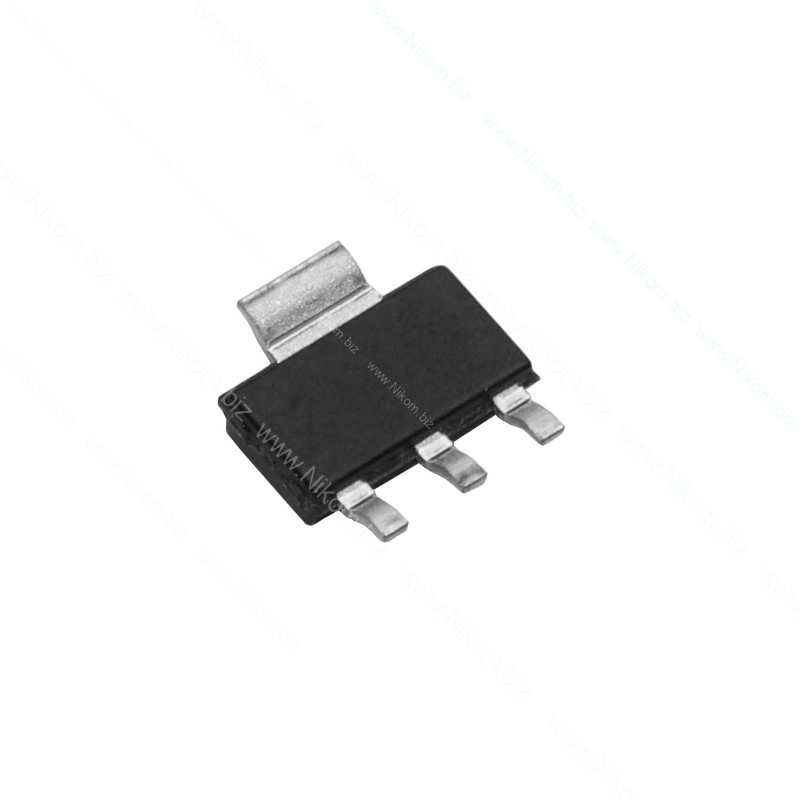

Транзистор полевой STN1NK60Z
MOSFET N-ch, 600В, 0,3А, 15Ом
14 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 13 Наносекунд |
| Час відкриття транзистора td(on) | 5,5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-223 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 600 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 3-4,5 Вольт |
| Постійний струм стоку (25°C) Id | 0,3 Ампер |
| Бренд | STM |
| Розсіювана потужність (25°C) Pd | 3,3 Ватт |
| Опір сток-витік (25°C) Rds(on) | 15 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный SuperMESH, із захистом затвора силовой полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він используется в импульсных источниках питания (SMPS), инверторах, PFC-узлах, электронных балластах і высоковольтных ключевых каскадах. Максимальное напряжение сток-исток становить 600 В.
Технические характеристики
- Тип / канал: N-канальный SuperMESH, із захистом затвора
- Максимальное напряжение сток-исток (VDS): 600 В
- Максимальний постійний ток стоку (ID): 0,3 А
- Максимальний імпульсний ток стоку (IDM): около 1,2 А
- Сопротивление канала в открытом состоянии (RDS(on)): типово 13 Ом, max 15 Ом
- Порогова напряжение затвор-исток (VGS(th)): приблизительно 3…4,5 В
- Максимальное напряжение затвор-исток (VGS): затвор захищений внутрішніми стабілітронами; див. ST datasheet
- Максимальное мощность розсіювання (PD): около 3,3 Вт при условиях монтажу на PCB
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: SOT-223
Функционал
- Комутація електричного навантаження
- Робои у ключевых каскадах інверторів
- Робои у узлах корекції коефіцієни потужності
Распиновка
Транзистор виконаний у корпусі SOT-223. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
