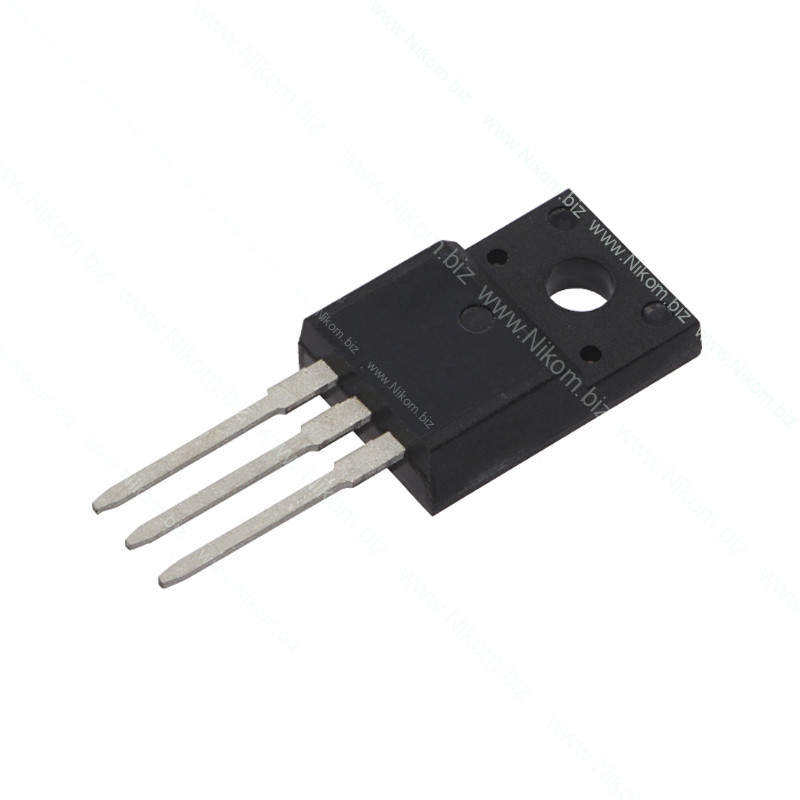

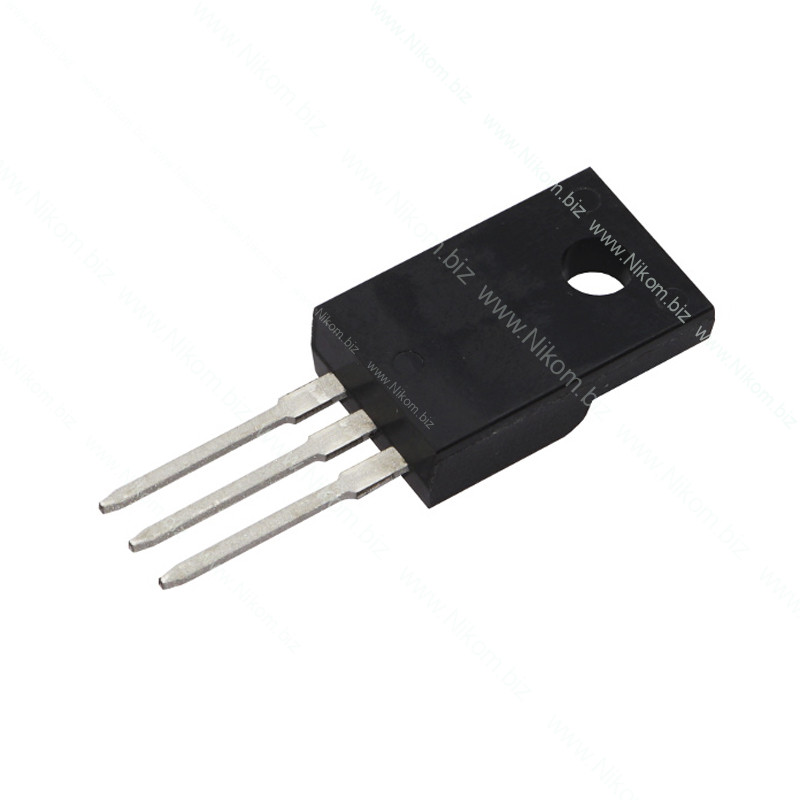

АкцияТранзистор полевой STP9NK50ZFP
N-ch; 500V; 7.2A; 30W; 0.72 Ohm
на складе 63 шт.
в магазине 63 шт.
код: A118155
STM
TO-220F
STM
TO-220F
Транзистор полевой STP9NK50ZFP
N-ch; 500V; 7.2A; 30W; 0.72 Ohm
29.5 грн
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный SuperMESH, із захистом затвора силовой полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він используется в импульсных источниках питания (SMPS), инверторах, PFC-узлах, электронных балластах і высоковольтных ключевых каскадах. Максимальное напряжение сток-исток становить 500 В.
Технические характеристики
- Тип / канал: N-канальный SuperMESH, із захистом затвора
- Максимальное напряжение сток-исток (VDS): 500 В
- Максимальний постійний ток стоку (ID): 7,2 А
- Максимальний імпульсний ток стоку (IDM): около 28,8 А
- Сопротивление канала в открытом состоянии (RDS(on)): типово 0,72 Ом; max 0,85 Ом при VGS=10 В
- Порогова напряжение затвор-исток (VGS(th)): 3…4,5 В
- Максимальное напряжение затвор-исток (VGS): захищений затвор; у datasheet перевіряти абсолютний максимум
- Максимальное мощность розсіювання (PD): 30 Вт для ізольованого TO-220FP
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: TO-220FP / TO-220F, повністю ізольований
Функционал
- Комутація електричного навантаження
- Робои у ключевых каскадах інверторів
- Робои у узлах корекції коефіцієни потужності
Распиновка
Корпус TO-220FP/TO-220F, дивимося на маркировкой, выводы вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток) Особливість FP/F-версії: корпус имеет електрично ізольовану зовнішню задню поверхню, тому при монтажі на радіатор не необходимо вважати зовнішню пластину відкритим Drain, як у звичайному TO-220.
