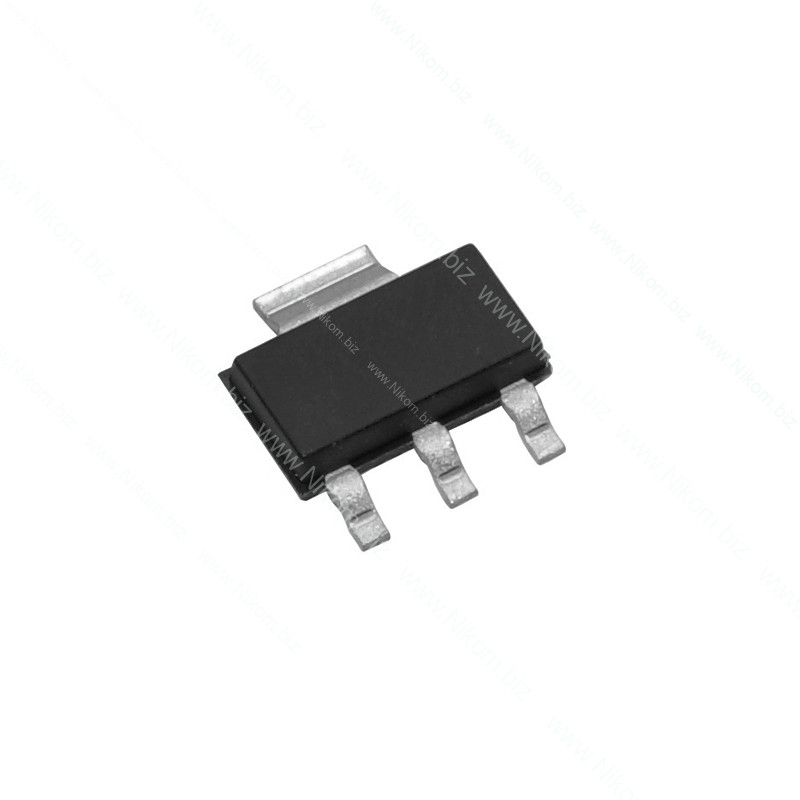

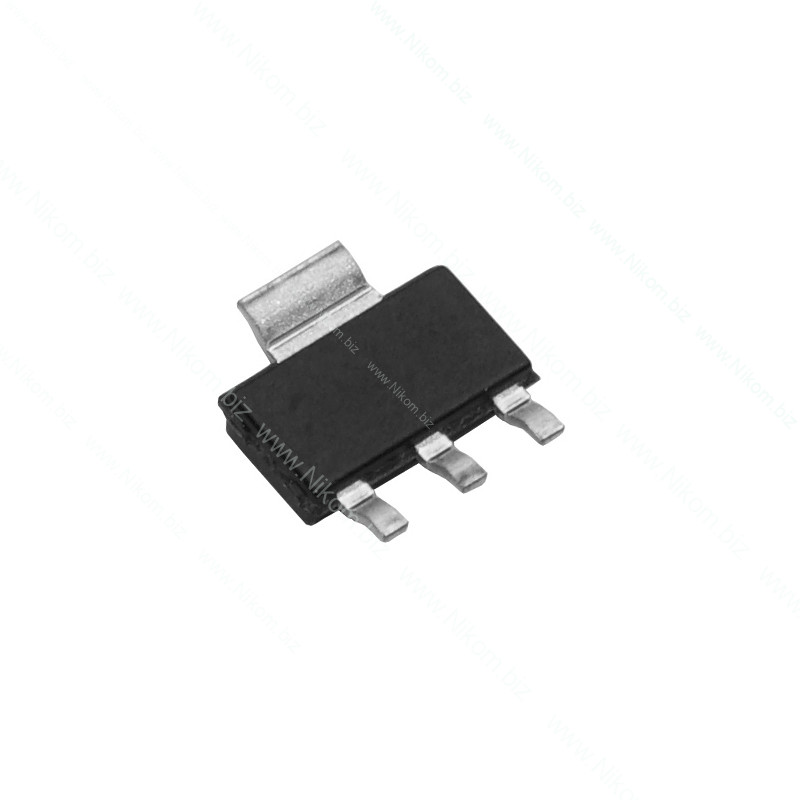

АкцияТранзистор полевой IRFL9014
P-ch; 60V; 1.8A; 3.1W; 0.5 Ohm
на складе 80 шт.
в магазине 19 шт.
код: A118157
IR/China
SOT-223
IR/China
SOT-223
Транзистор полевой IRFL9014
P-ch; 60V; 1.8A; 3.1W; 0.5 Ohm
24 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 9,6 Наносекунд |
| Час відкриття транзистора td(on) | 11 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-223 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 60 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 1,8 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 3,1 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,5 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це мощный P-канальный полевой транзистор (MOSFET) с изолированным затвором обогащенного типа. Він розрахований на напругу сток-исток до -60 В и зручний для верхньої комутації питания, защиты от переполюсовки, управления навантаженням і силових DC-узлов.
Технические характеристики
- Тип / канал: P-канальный
- Максимальное напряжение сток-исток (VDS): -60 В
- Максимальний постійний ток стоку (ID): -1,8 А
- Максимальний імпульсний ток стоку (IDM): -14 А
- Сопротивление канала в открытом состоянии (RDS(on)): до 0,50 Ом при VGS=-10 В
- Порогова напряжение затвор-исток (VGS(th)): приблизительно -2…-4 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальное мощность розсіювання (PD): 3,1 Вт
- Діапазон / максимальное температура переходу (TJ): -55…+150 °C
- Тип корпуса: SOT-223
Функционал
- Комутація електричного навантаження
- Захист ліній питания від переполюсовки
- Верхня комутація ліній питания
Распиновка
Транзистор виконаний у корпусі SOT-223. Якщо дивитися на сторону с маркировкой (выводами вниз; для SMD — у стандартній орієнтації згідно креслення корпусу), основна цокольовка така: 1. Gate (G, Затвор) — управляющий вывод. 2. Drain (D, Сток) — силовой вывод; тепловая/металлическая площадка корпусу, якщо вона є, зазвичай також з’єднана зі стоком. 3. Source (S, Исток) — силовой вывод витоку. Для SOT-223/DPAK/D2PAK большая тепловая площадка электрически соответствует Drain (D).
