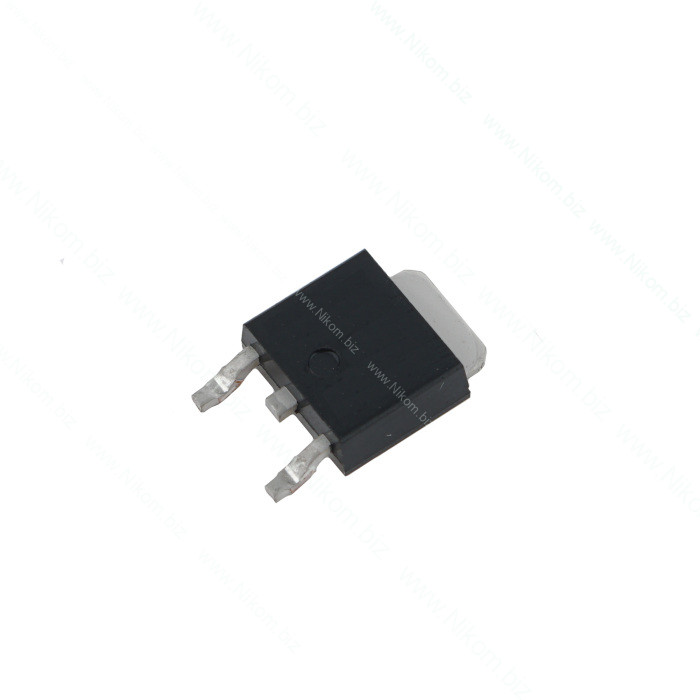

АкцияТранзистор полевой IRLR3103
N-ch; 30V; 55A; 107W; 0.019 Ohm; Logic-level
на складе 65 шт.
в магазине 16 шт.
код: A118199
IR/China
D-PAK
IR/China
D-PAK
Транзистор полевой IRLR3103
N-ch; 30V; 55A; 107W; 0.019 Ohm; Logic-level
28.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 20 Наносекунд |
| Час відкриття транзистора td(on) | 9 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 16 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1 Вольт |
| Постійний струм стоку (25°C) Id | 55 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 107 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,019 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Транзистор предназначен для силової або сигнальної комутації та может использоваться в таких вузлах: низковольтные DC-DC перетворювачі, BMS, автомобильная электроника, драйверы двигателей, ключи нагрузки та системы управления питанием.
Технические характеристики
- Тип: N-канальный MOSFET с изолированным затвором обогащенного типа
- Корпус: D-PAK
- Монтаж: SMD (поверхностный монтаж)
- Напряжение сток-исток (VDS), за карткою: 30 В
- Постоянный ток стока (ID), за карткою: 55 А
- Рассеиваемая мощность (PD), за карткою: 107 Вт
- Сопротивление открытого канала (RDS(on)), за карткою: 0.019 Ом
- Особенности: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функционал
- Работа в DC-DC перетворювачах
- Управление силовим нагрузким у драйверних схемах
- Управление силовыми линиями у BMS
- Коммутация нагрузки
- Управление линиями питания
- Силовая или сигнальная коммутация
Распиновка

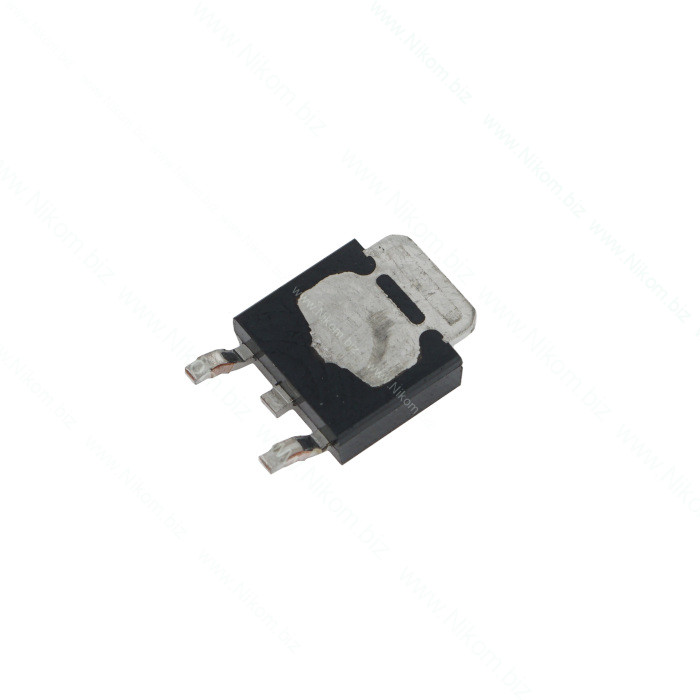

Корпус D-PAK. Для стандартного одиночного силового MOSFET, якщо дивитися згідно креслення корпусу: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток) Велика металлическая/тепловая площадка обычно электрически соединена з Drain (D).
