АкцияТранзистор полевой AON6512
N-ch MOSFET, 30В, 85А
на складе 7 шт.
в магазине 13 шт.
код: A118262
AOS
DFN08
AOS
DFN08

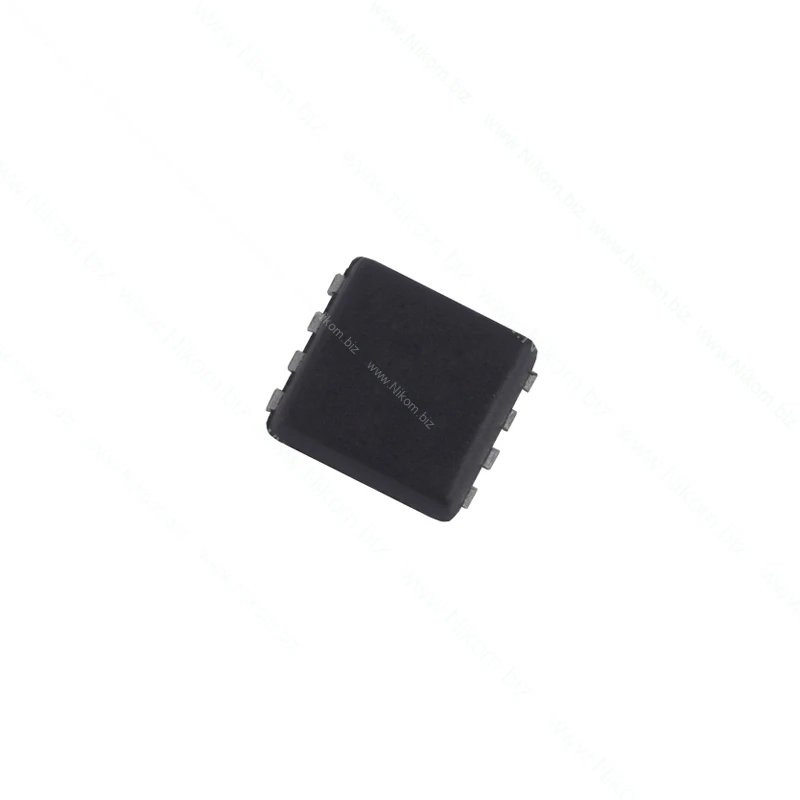

Транзистор полевой AON6512
N-ch MOSFET, 30В, 85А
37.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 33,8 Наносекунд |
| Час відкриття транзистора td(on) | 7,5 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN5X6-8 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 150 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 83 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0024 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Транзистор предназначен для силової або сигнальної комутації та может использоваться в таких вузлах: низковольтные DC-DC перетворювачі, BMS, автомобильная электроника, драйверы двигателей, ключи нагрузки та системы управления питанием.
Технические характеристики
- Тип: N-канальный MOSFET с изолированным затвором обогащенного типа
- Корпус: DFN08
- Монтаж: SMD (поверхностный монтаж)
- Напряжение сток-исток (VDS), за карткою: 30 В
- Постоянный ток стока (ID), за карткою: 85 А
- Рассеиваемая мощность (PD), за карткою: 30 Вт
- VDS: 30 В
- VGS(th): 1…2 В (typ 1,5 В)
- VGS(max): ±20 В
- RDS(on): max 1,7 мОм @10 В
- TJ: -55…+150 °C
Функционал
- Работа в DC-DC перетворювачах
- Управление силовим нагрузким у драйверних схемах
- Управление силовыми линиями у BMS
- Коммутация нагрузки
- Управление линиями питания
- Силовая или сигнальная коммутация
Распиновка

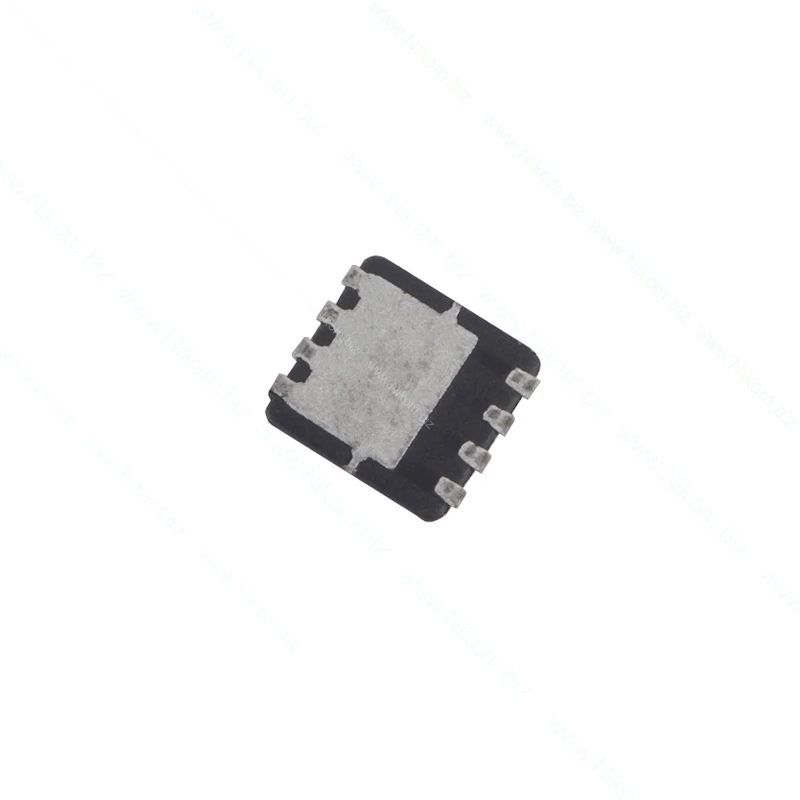

Корпус DFN08 є низькоіндуктивним силовим SMD-корпусом з кількома паралельними контактами/тепловою площадкою. Його не можна описувати просто як «1-G, 2-D, 3-S». Для монтажу та PCB використовуйте графічний pin/land pattern datasheet саме цієї моделі; силова площадка Drain/Source займає значну частину корпусу.
