АкцияТранзистор полевой PHB11N06LT
N-Ch 55V; 10.3A; 33W; 0.15 Ohm; LogicLevel
на складе 10 шт.
в магазине 6 шт.
код: A118278
NXP (Philips)

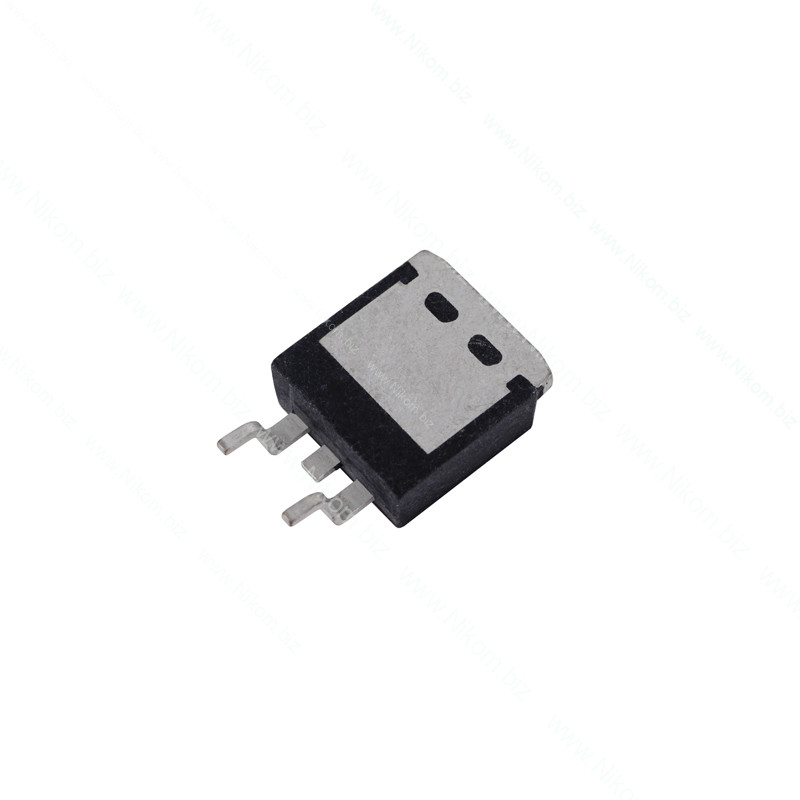

D2-PAK
NXP (Philips)
D2-PAK
Транзистор полевой PHB11N06LT
N-Ch 55V; 10.3A; 33W; 0.15 Ohm; LogicLevel
16 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 30 Наносекунд |
| Час відкриття транзистора td(on) | 16 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 15 Вольт |
| Напруга пробою сток-витік Vds | 55 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 10,5 Ампер |
| Бренд | NXP |
| Розсіювана потужність (25°C) Pd | 33 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,15 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Транзистор предназначен для силової або сигнальної комутації та может использоваться в таких вузлах: низковольтные DC-DC перетворювачі, BMS, автомобильная электроника, драйверы двигателей, ключи нагрузки та системы управления питанием.
Технические характеристики
- Тип: N-канальный MOSFET с изолированным затвором обогащенного типа
- Корпус: D2-Pak
- Монтаж: SMD (поверхностный монтаж)
- Напряжение сток-исток (VDS), за карткою: 55 В
- Постоянный ток стока (ID), за карткою: 10.3 А
- Рассеиваемая мощность (PD), за карткою: 33 Вт
- Сопротивление открытого канала (RDS(on)), за карткою: 0.15 Ом
- Особенности: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функционал
- Работа в DC-DC перетворювачах
- Управление силовим нагрузким у драйверних схемах
- Управление силовыми линиями у BMS
- Коммутация нагрузки
- Управление линиями питания
- Силовая или сигнальная коммутация
Распиновка
Корпус D2-Pak. Для стандартного одиночного силового MOSFET, якщо дивитися згідно креслення корпусу: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток) Велика металлическая/тепловая площадка обычно электрически соединена з Drain (D).
