АкцияТранзистор полевой IRLML5103
P-Ch 30V; 0.7A; 0.54W; 0.6 Ohm; LogicLevel
на складе 63 шт.
в магазине 100 шт.
код: A118288
IR
SOT-23
IR
SOT-23

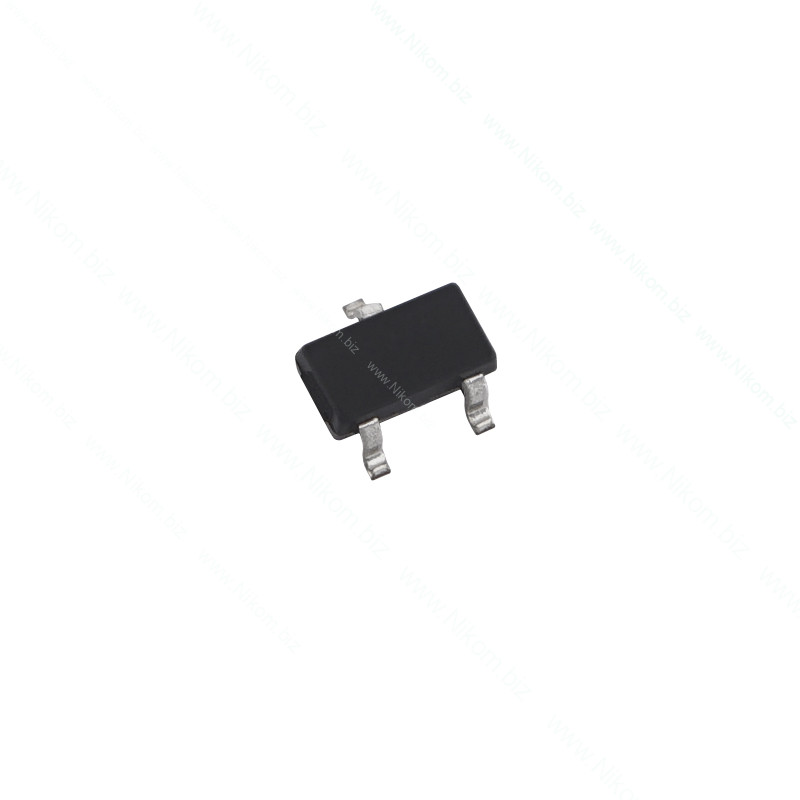

Транзистор полевой IRLML5103
P-Ch 30V; 0.7A; 0.54W; 0.6 Ohm; LogicLevel
7.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 23 Наносекунд |
| Час відкриття транзистора td(on) | 10 Наносекунд |
| Кількість каналів | 1 |
| Корпус | SOT-23 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1 Вольт |
| Постійний струм стоку (25°C) Id | 0,76 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 0,54 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,6 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це P-канальный MOSFET с изолированным затвором обогащенного типа. Транзистор предназначен для силової або сигнальної комутації та может использоваться в таких вузлах: низковольтные DC-DC перетворювачі, BMS, автомобильная электроника, драйверы двигателей, ключи нагрузки та системы управления питанием.
Технические характеристики
- Тип: P-канальный MOSFET с изолированным затвором обогащенного типа
- Корпус: SOT-23
- Монтаж: SMD (поверхностный монтаж)
- Напряжение сток-исток (VDS), за карткою: 30 В
- Постоянный ток стока (ID), за карткою: 0.7 А
- Рассеиваемая мощность (PD), за карткою: 0.54 Вт
- Сопротивление открытого канала (RDS(on)), за карткою: 0.6 Ом
- Особенности: Logic Level / керування зниженою напругою затвора (якщо це підтверджує datasheet конкретної ревізії)
Функционал
- Работа в DC-DC перетворювачах
- Управление силовим нагрузким у драйверних схемах
- Управление силовыми линиями у BMS
- Коммутация нагрузки
- Управление линиями питания
- Силовая или сигнальная коммутация
Распиновка
Корпус SOT-23, стандартна для цієї групи MOSFET орієнтація, вид зверху: 1. Gate (G, Затвор) 2. Source (S, Исток) 3. Drain (D, Сток) Для заміни деталлю іншого виробника цокольовку все одно слід звірити.
