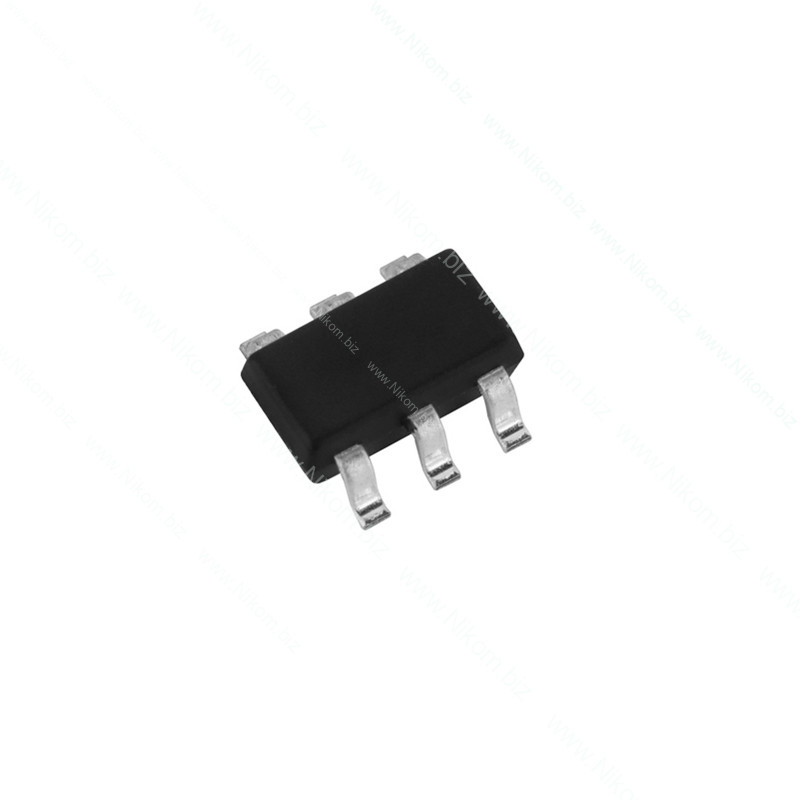

АкцияТранзистор полевой FDC6420C (NPEH)
20V 2.8A 85mΩ@4.5V,2.8A 1.14W 400mV
на складе 89 шт.
в магазине 98 шт.
код: A118322
TECH PUBLIC
SOT23-6
TECH PUBLIC
SOT23-6
Транзистор полевой FDC6420C (NPEH)
20V 2.8A 85mΩ@4.5V,2.8A 1.14W 400mV
15.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | N23 P20 Наносекунд |
| Час відкриття транзистора td(on) | N10 P18 Наносекунд |
| Кількість каналів | 2 |
| Корпус | SOT-23-6 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | N12 P12 Вольт |
| Напруга пробою сток-витік Vds | N20 P20 Вольт |
| Полярність | N та P-канал |
| Порогова напруга затвор-витік Vgs(th) | N0,5-1,5 P0,6-1,5 Вольт |
| Постійний струм стоку (25°C) Id | N3 P2,2 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 0,7 Ватт |
| Опір сток-витік (25°C) Rds(on) | N0,106 P0,184 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це комплементарная MOSFET-збірка (1× N-channel + 1× P-channel) у корпусі SOT23-6. Об'єднання двох ключів в одному корпусі зменшує розміри та паразитні індуктивності. Типове застосування: DC-DC перетворювачі, керування живленням, напівмости, захист акумуляторів, ключи нагрузки та компактні імпульсні вузли.
Технические характеристики
- Тип: комплементарная MOSFET-збірка (1× N-channel + 1× P-channel)
- Корпус: SOT23-6
- Монтаж: SMD (поверхностный монтаж)
- Напряжение сток-исток (VDS), за карткою: 20 В
- Рассеиваемая мощность (PD), за карткою: 1.14 Вт
- Сопротивление открытого канала (RDS(on)), за карткою: 85 мОм
- Особенности: два MOSFET в одному корпусі
- Конфігурація: N + P
- VDS: +20 В / -20 В
- ID: близько +3,0 А / -2,2 А для Fairchild оригіналу
- VGS(max): ±12 В
- PD: близько 0,96 Вт у Fairchild-версії
- TJ: -55…+150 °C
Функционал
- Работа в DC-DC перетворювачах
- Работа в імпульсних джерелах живлення
- Захист акумуляторних ліній
- Коммутация нагрузки
- Управление линиями питания
Распиновка
Корпус SuperSOT-6 / SOT-23-6, комплементарная N+P збірка: 1. G1 2. S2 3. G2 4. D2 5. S1 6. D1 Канал Q1 — N-channel, Q2 — P-channel.
