АкцияТранзистор полевой AON7544
N-ch; MOSFET; 30V; 30А; 9W; 0,0068 Ohm
на складе 51 шт.
в магазине 8 шт.
код: A118334
ALPHA
DFN-08
ALPHA
DFN-08

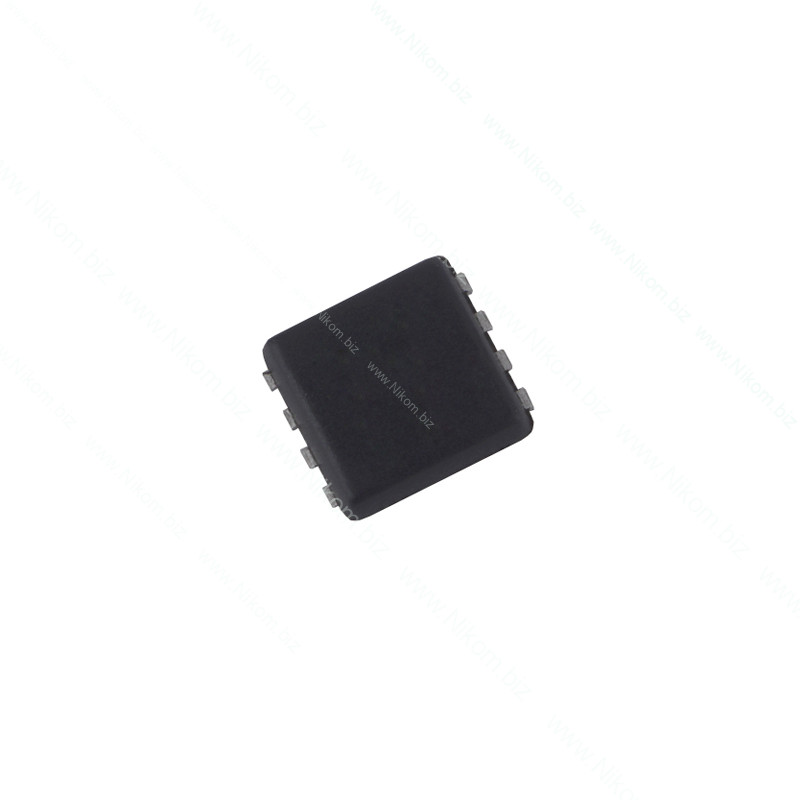

Транзистор полевой AON7544
N-ch; MOSFET; 30V; 30А; 9W; 0,0068 Ohm
15.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 18,5 Наносекунд |
| Час відкриття транзистора td(on) | 6,25 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN3X3-8 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,2-2,2 Вольт |
| Постійний струм стоку (25°C) Id | 30 Ампер |
| Бренд | ALPHA |
| Розсіювана потужність (25°C) Pd | 23 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0068 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Используется в DC-DC преобразователях, автомобильной электронике, BMS, драйверах двигателей, ключах нагрузки та інших импульсных силовых узлах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 30 А (картка ALPHA); до 45 А в сумісних AON7544 DFN-версіях
- Максимальный импульсный ток стока (IDM): до 180 А
- Сопротивление открытого канала (RDS(on)): 6,8 мОм у картці; тип. 4 мОм / max 5,5 мОм @ VGS=10 В для AON7544
- Пороговое напряжение затвор-исток (VGS(th)): 1,0…2,5 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальная рассеиваемая мощность (PD): 9 Вт у картці; до 30 Вт для AON7544 DFN3x3 за умов Tc=25°C
- Рабочая / максимальная температура перехода: -55…+150 °C
- Быстродействие / время переключения: td(on) ≈6,3 нс; td(off) ≈18,5 нс
- Корпус: DFN-08
Функционал
- Работа в DC-DC преобразователях
- Работа в автомобильной электронике
- Работа в BMS
- Управление силовой нагрузкой у драйверних схемах
- Коммутация электрической нагрузки
Распиновка

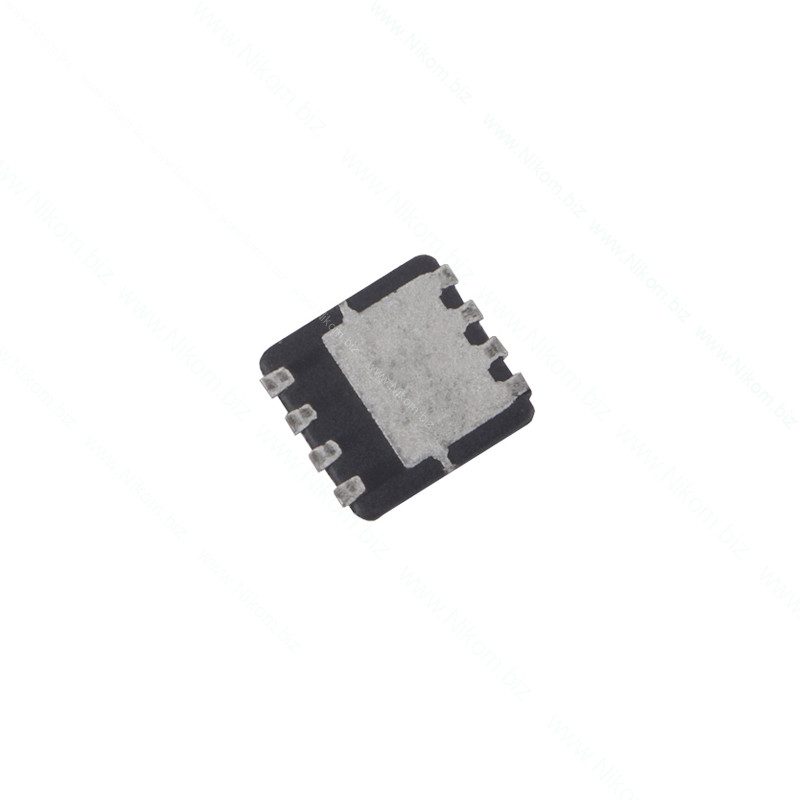

Корпус DFN-08, вид сверху по нумерации корпуса: 1. Source (S) 2. Source (S) 3. Source (S) 4. Gate (G) 5. Drain (D) 6. Drain (D) 7. Drain (D) 8. Drain (D). Большая нижняя тепловая площадка, якщо присутня у конкретному DFN/QFN виконанні, відноситься до силового вузла Drain.
