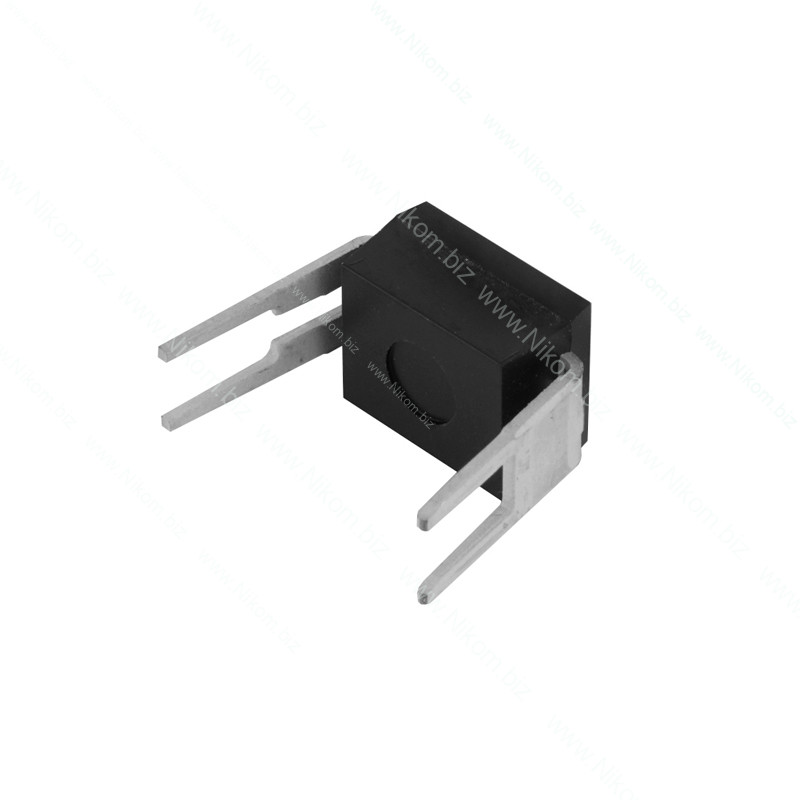

АкцияТранзистор полевой IRFD9110
P-ch; 100V; 0,7A; 1,3W; 1,2 Ohm
на складе 8 шт.
в магазине 10 шт.
код: A118335
Vishay
HD-1
Vishay
HD-1
Транзистор полевой IRFD9110
P-ch; 100V; 0,7A; 1,3W; 1,2 Ohm
24.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 15 Наносекунд |
| Час відкриття транзистора td(on) | 10 Наносекунд |
| Кількість каналів | 1 |
| Корпус | HEXDIP |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 100 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 0,7 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 1,3 Ватт |
| Опір сток-витік (25°C) Rds(on) | 1,2 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це P-канальный MOSFET с изолированным затвором обогащенного типа. Используется переважно для верхней коммутации питания, защиты от переполюсовки, DC-DC перетворювачів і силовых ключей.
Технические характеристики
- Тип / канал: P-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): -100 В
- Максимальный постоянный ток стока (ID): -0,7 А
- Максимальный импульсный ток стока (IDM): -5,6 А (Vishay; старі IR-версії -3 А)
- Сопротивление открытого канала (RDS(on)): max 1,2 Ом @ VGS=-10 В
- Пороговое напряжение затвор-исток (VGS(th)): -2…-4 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальная рассеиваемая мощность (PD): 1,3 Вт
- Рабочая / максимальная температура перехода: -55…+175 °C
- Полный заряд затвора (Qg): max 8,7 нКл
- Корпус: HD-1
Функционал
- Работа в DC-DC преобразователях
- Коммутация электрической нагрузки
- Защита линий питания від переполюсовки
- Верхняя комутація живлення
Распиновка
Корпус HVMDIP / HD-1, 4 виводи. Якщо дивитися зверху згідно стандартної нумерації корпусу: 1. Drain (D, Сток) 2. Gate (G, Затвор) 3. Source (S, Исток) 4. Drain (D, Сток) — электрически соединён з виводом 1. Два вывода Drain є одной электрической точкой.
