АкцияТранзистор полевой IRL520S
N-ch; 100V; 9,2A; 60W; 0,27 Ohm
на складе 7 шт.
в магазине 8 шт.
код: A118337
IR

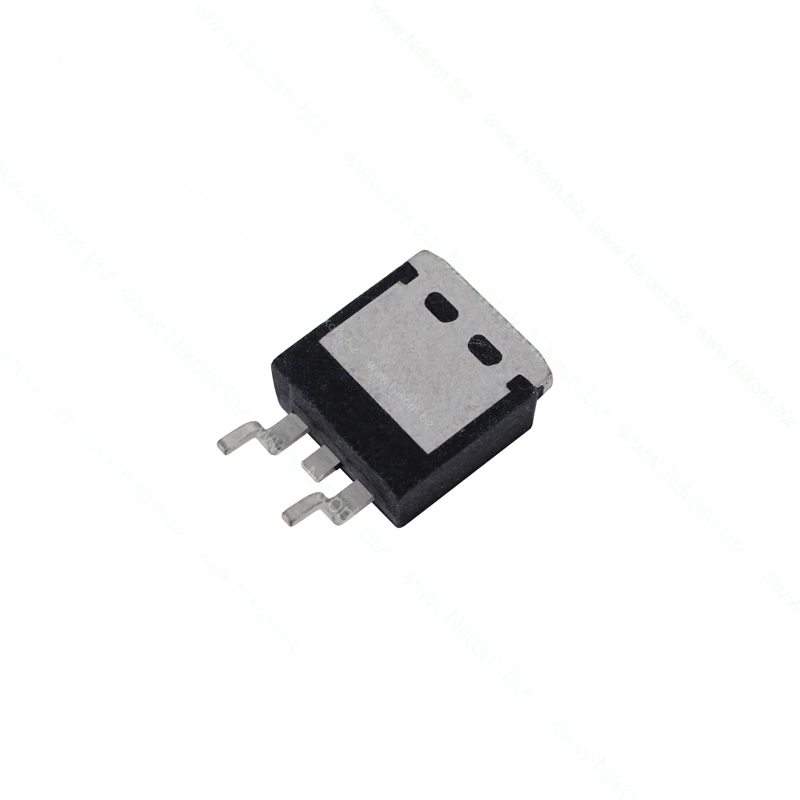

D2-PAK
IR
D2-PAK
Транзистор полевой IRL520S
N-ch; 100V; 9,2A; 60W; 0,27 Ohm
23.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 21 Наносекунд |
| Час відкриття транзистора td(on) | 9,8 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 10 Вольт |
| Напруга пробою сток-витік Vds | 100 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-2 Вольт |
| Постійний струм стоку (25°C) Id | 9,2 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 60 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,38 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный Logic-Level MOSFET с изолированным затвором обогащенного типа. Используется в DC-DC преобразователях, автомобильной электронике, BMS, драйверах двигателей, ключах нагрузки та інших импульсных силовых узлах.
Технические характеристики
- Тип / канал: N-канальный Logic-Level MOSFET
- Максимальное напряжение сток-исток (VDS): 100 В
- Максимальный постоянный ток стока (ID): 9,2 А
- Сопротивление открытого канала (RDS(on)): 0,27…0,38 Ом залежно від ревізії/умов VGS
- Пороговое напряжение затвор-исток (VGS(th)): 1…2 В
- Максимальное напряжение затвор-исток (VGS): ±10 В
- Максимальная рассеиваемая мощность (PD): 60 Вт
- Рабочая / максимальная температура перехода: -55…+175 °C
- Быстродействие / время переключения: td(on) ≈9,8 нс; td(off) ≈21 нс
- Корпус: D2-PAK
Функционал
- Работа в DC-DC преобразователях
- Работа в автомобильной электронике
- Работа в BMS
- Управление силовой нагрузкой у драйверних схемах
- Коммутация электрической нагрузки
Распиновка
Корпус D2-PAK, стандартний силовий SMD MOSFET: 1. Gate (G) 2. Drain (D) 3. Source (S). Большая тепловая площадка/фланец также электрически соединена з Drain (D).
