АкцияТранзистор полевой IRLR3705Z
(N-Ch) 55V; 42A; 130W;
на складе 11 шт.
в магазине 18 шт.
код: A118377
IR
D-PAK
IR
D-PAK

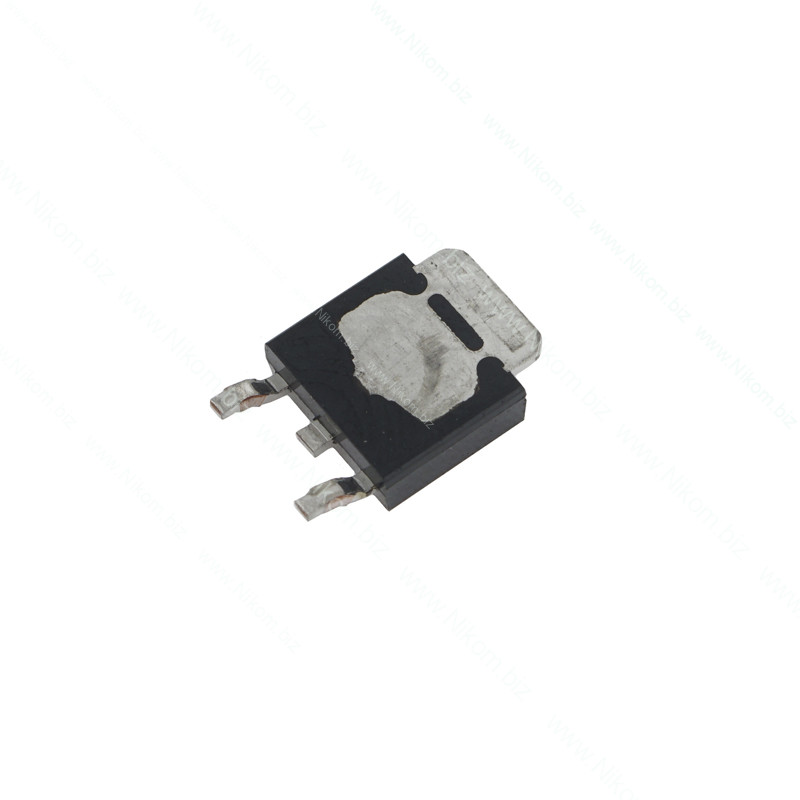

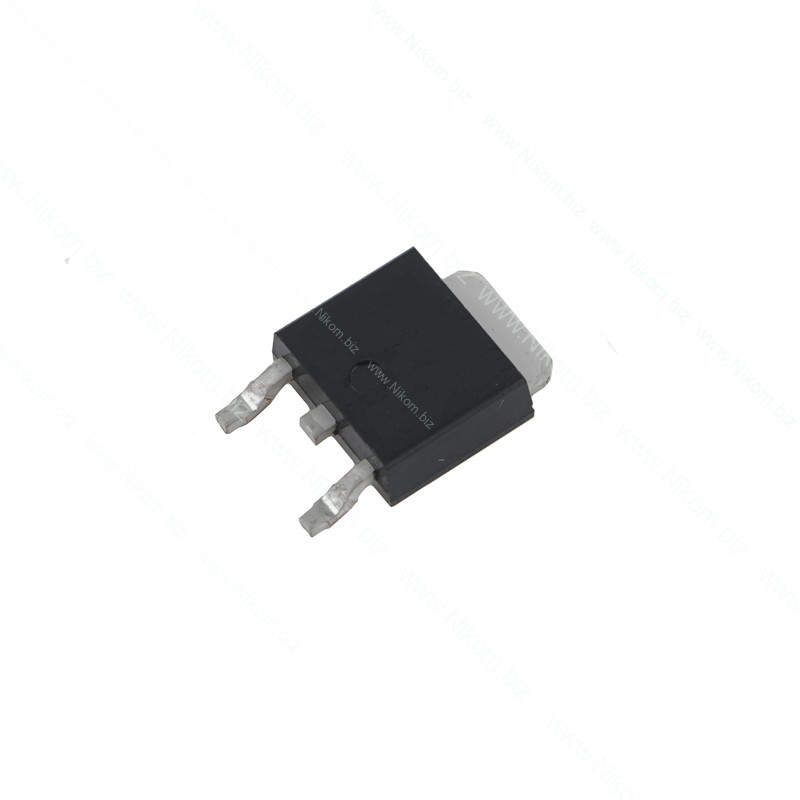

Транзистор полевой IRLR3705Z
(N-Ch) 55V; 42A; 130W;
51.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 33 Наносекунд |
| Час відкриття транзистора td(on) | 17 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-PAK |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 16 Вольт |
| Напруга пробою сток-витік Vds | 55 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-3 Вольт |
| Постійний струм стоку (25°C) Id | 42 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 130 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,008 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный Logic-Level MOSFET с изолированным затвором обогащенного типа. Используется в DC-DC преобразователях, автомобильной электронике, BMS, драйверах двигателей, ключах нагрузки та інших импульсных силовых узлах.
Технические характеристики
- Тип / канал: N-канальный Logic-Level MOSFET
- Максимальное напряжение сток-исток (VDS): 55 В
- Максимальный постоянный ток стока (ID): 42 А (package-limited)
- Максимальный импульсный ток стока (IDM): ≈360 А
- Сопротивление открытого канала (RDS(on)): max 8 мОм @10 В; 12 мОм @4,5 В
- Пороговое напряжение затвор-исток (VGS(th)): 1…3 В
- Максимальное напряжение затвор-исток (VGS): ±16 В
- Максимальная рассеиваемая мощность (PD): 130 Вт
- Рабочая / максимальная температура перехода: -55…+175 °C
- Быстродействие / время переключения: td(on) ≈17 нс; td(off) ≈33 нс
- Корпус: D-PAK
Функционал
- Работа в DC-DC преобразователях
- Работа в автомобильной электронике
- Работа в BMS
- Управление силовой нагрузкой у драйверних схемах
- Коммутация электрической нагрузки
Распиновка
Корпус D-PAK, стандартний силовий SMD MOSFET: 1. Gate (G) 2. Drain (D) 3. Source (S). Большая тепловая площадка/фланец также электрически соединена з Drain (D).
