АкцияТранзистор полевой SVF6N60F
N-Channel, Uds = 600 В, Id = 6 А, Rds (on) = 1,35 Ом
на складе 20 шт.
в магазине 24 шт.
код: A118379
Silan
TO-220F
Silan
TO-220F

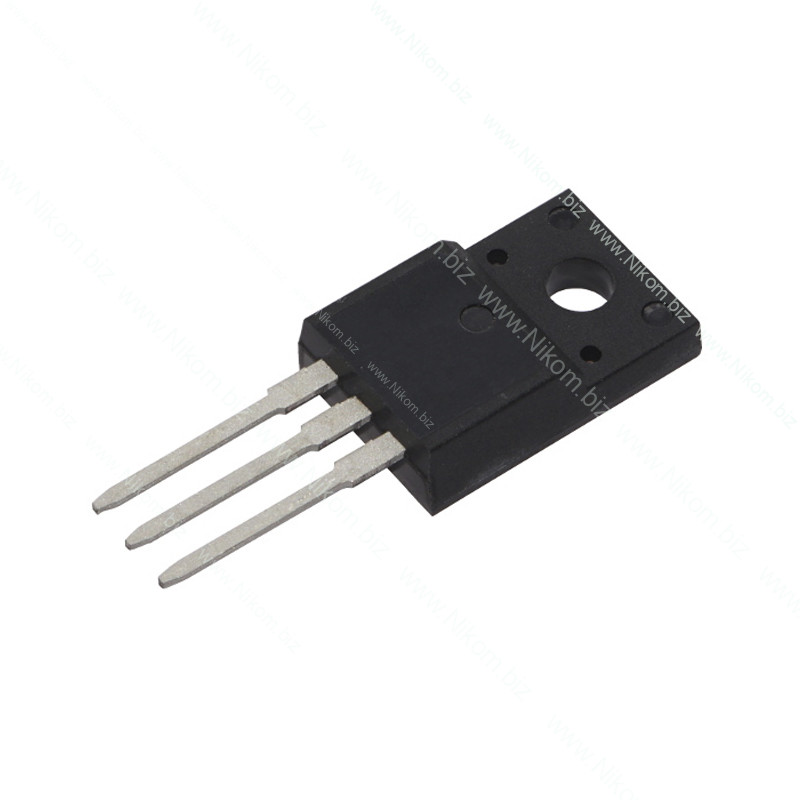

Транзистор полевой SVF6N60F
N-Channel, Uds = 600 В, Id = 6 А, Rds (on) = 1,35 Ом
44 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 33 Наносекунд |
| Час відкриття транзистора td(on) | 19 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-220F |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 30 Вольт |
| Напруга пробою сток-витік Vds | 600 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 6 Ампер |
| Бренд | SILAN |
| Розсіювана потужність (25°C) Pd | 42 Ватт |
| Опір сток-витік (25°C) Rds(on) | 1,35 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Транзистор предназначен для швидкої високовольтної комутації в импульсных источниках питания (SMPS), інверторах, PFC-вузлах, преобразователях та інших силовых каскадах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 600 В
- Максимальный постоянный ток стока (ID): 6 А
- Сопротивление открытого канала (RDS(on)): 1,35 Ом
- Пороговое напряжение затвор-исток (VGS(th)): 2…4 В
- Максимальное напряжение затвор-исток (VGS): ±30 В
- Рабочая / максимальная температура перехода: -55…+150 °C
- Полный заряд затвора (Qg): ≈13,3 нКл
- Быстродействие / время переключения: td(on) ≈19 нс; td(off) ≈33 нс
- Корпус: TO-220F
Функционал
- Работа в інверторах
- Работа в вузлах PFC
Распиновка

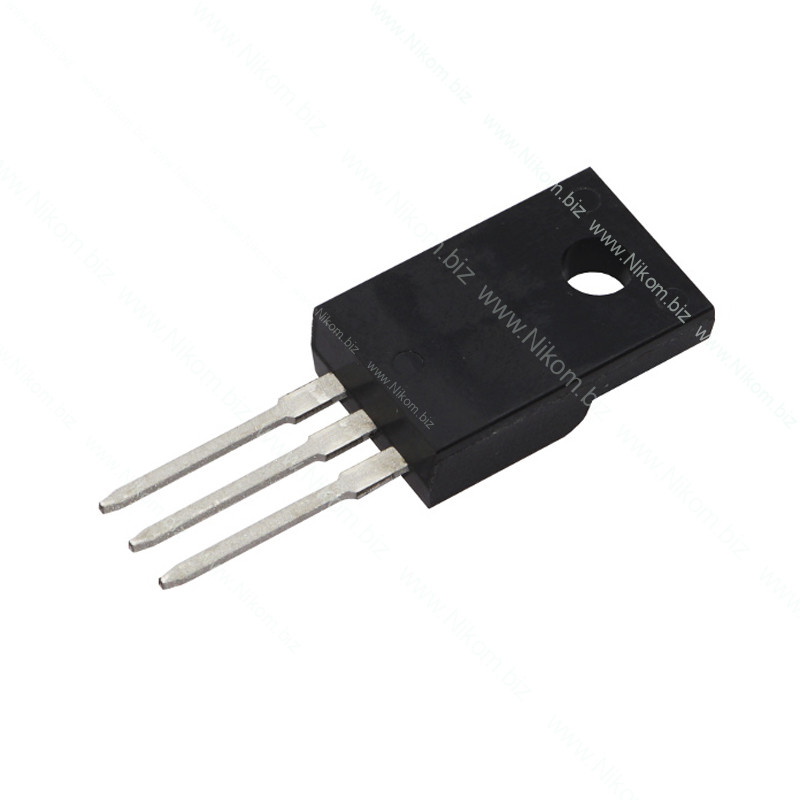

Корпус TO-220F (FullPak), дивимося на сторону з маркуванням, выводы вниз: 1. Gate (G) 2. Drain (D) 3. Source (S). Зовнішня задня поверхня корпусу електрично ізольована.
