АкцияТранзистор полевой IRFP240
N-ch; 200V; 20A; 150W; 0.18 Ohm
на складе 48 шт.
в магазине 13 шт.
код: A118385
IR/China
TO-247
IR/China
TO-247

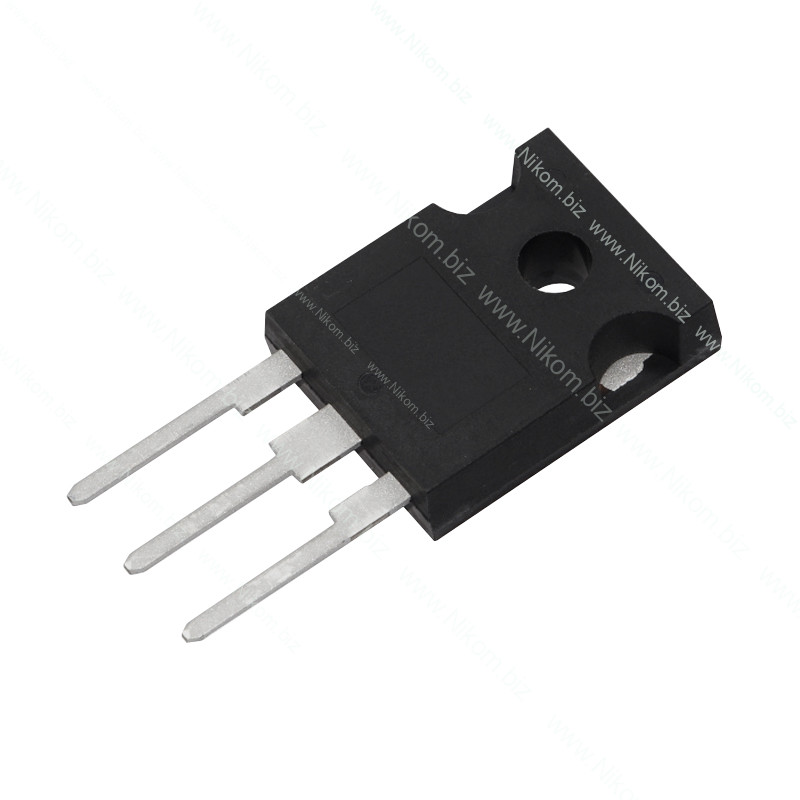

Транзистор полевой IRFP240
N-ch; 200V; 20A; 150W; 0.18 Ohm
66.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 45 Наносекунд |
| Час відкриття транзистора td(on) | 14 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-247 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 200 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 20 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 150 Вольт |
| Опір сток-витік (25°C) Rds(on) | 0,18 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Используется в DC-DC преобразователях, автомобильной электронике, BMS, драйверах двигателей, ключах нагрузки та інших импульсных силовых узлах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 200 В
- Максимальный постоянный ток стока (ID): 20 А
- Сопротивление открытого канала (RDS(on)): 0,18 Ом
- Пороговое напряжение затвор-исток (VGS(th)): 2…4 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальная рассеиваемая мощность (PD): 150 Вт
- Рабочая / максимальная температура перехода: -55…+150 °C
- Быстродействие / время переключения: td(on) ≈14 нс; td(off) ≈45 нс
- Корпус: TO-247
Функционал
- Работа в DC-DC преобразователях
- Работа в автомобильной электронике
- Работа в BMS
- Управление силовой нагрузкой у драйверних схемах
- Коммутация электрической нагрузки
Распиновка

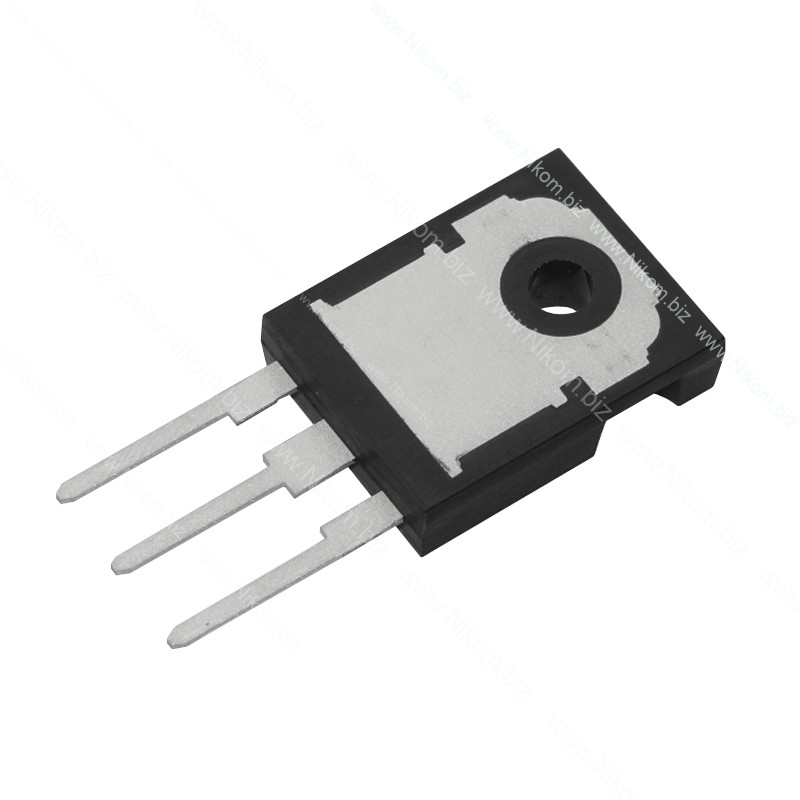

Корпус TO-247, если смотреть на сторону с маркировкой, выводы вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток). У неізольованому корпусі металлическая задняя пластина/фланец также соединена з Drain (D).
