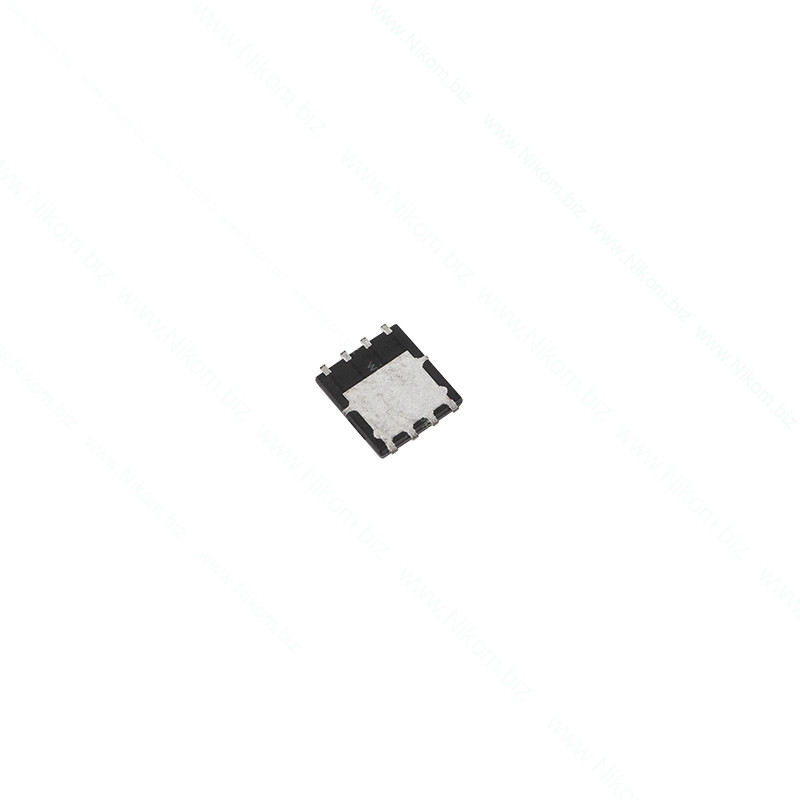

АкцияТранзистор полевой AON6504
(N-Ch) 30V; 85A; 83W; 0,0021Ohm
на складе 46 шт.
в магазине 50 шт.
код: A118391
AO
DFN5X6
AO
DFN5X6
Транзистор полевой AON6504
(N-Ch) 30V; 85A; 83W; 0,0021Ohm
51.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 33 Наносекунд |
| Час відкриття транзистора td(on) | 11 Наносекунд |
| Кількість каналів | 1 |
| Корпус | DFN5X6-8 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,3-2,1 Вольт |
| Постійний струм стоку (25°C) Id | 85 Ампер |
| Бренд | AOS |
| Розсіювана потужність (25°C) Pd | 83 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0032 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором обогащенного типа. Используется в DC-DC преобразователях, автомобильной электронике, BMS, драйверах двигателей, ключах нагрузки та інших импульсных силовых узлах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 85 А
- Максимальный импульсный ток стока (IDM): ≈322 А
- Сопротивление открытого канала (RDS(on)): max 2,1 мОм @10 В; 3,2 мОм @4,5 В
- Пороговое напряжение затвор-исток (VGS(th)): 1,3…2,1 В
- Максимальное напряжение затвор-исток (VGS): ±20 В
- Максимальная рассеиваемая мощность (PD): 83 Вт
- Рабочая / максимальная температура перехода: -55…+150 °C
- Быстродействие / время переключения: td(on) ≈11 нс; td(off) ≈33 нс
- Корпус: DFN5X6
Функционал
- Работа в DC-DC преобразователях
- Работа в автомобильной электронике
- Работа в BMS
- Управление силовой нагрузкой у драйверних схемах
- Коммутация электрической нагрузки
Распиновка
Корпус DFN5X6, вид сверху по нумерации корпуса: 1. Source (S) 2. Source (S) 3. Source (S) 4. Gate (G) 5. Drain (D) 6. Drain (D) 7. Drain (D) 8. Drain (D). Большая нижняя тепловая площадка, якщо присутня у конкретному DFN/QFN виконанні, відноситься до силового вузла Drain.
