АкцияТранзистор полевой NCE80H11D
(N-Ch) 80V; 120A; 370W
на складе 1 шт.
в магазине 20 шт.
код: A118435
VBsemi
TO-263
VBsemi
TO-263

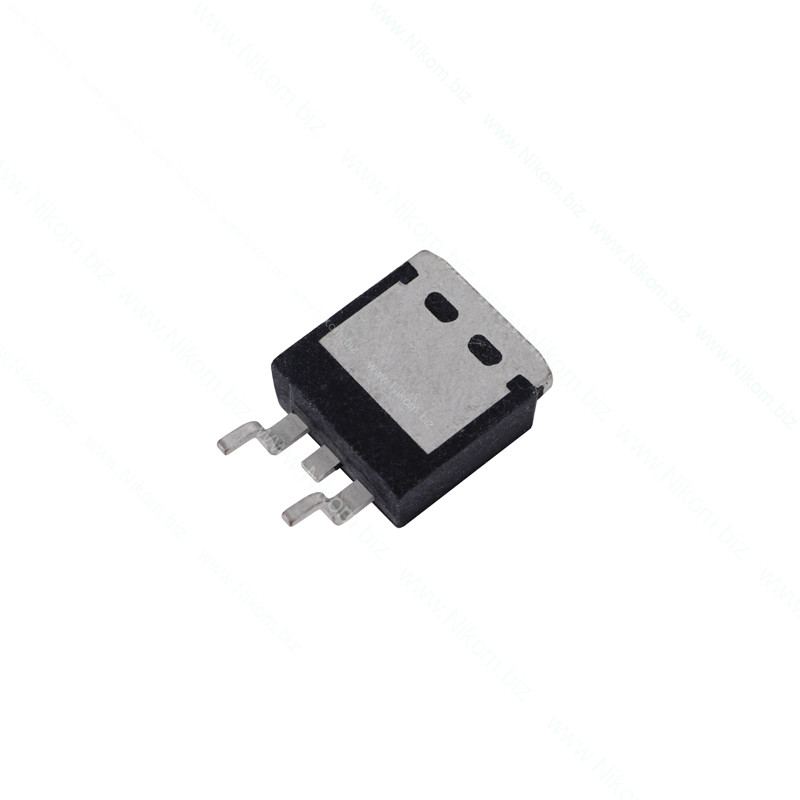

Транзистор полевой NCE80H11D
(N-Ch) 80V; 120A; 370W
103 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 54 Наносекунд |
| Час відкриття транзистора td(on) | 26 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D2-Pak |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 80 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2,5-4,5 Вольт |
| Постійний струм стоку (25°C) Id | 120 Ампер |
| Бренд | VBsemi |
| Розсіювана потужність (25°C) Pd | 370 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,006 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET, VBsemi с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технические характеристики
- Тип / канал: N-канальный MOSFET, VBsemi
- Максимальное напряжение сток-исток (VDS): 80 В
- Максимальный постоянный ток стока (ID): 120 А
- Максимальный импульсный ток стока (IDM): 225 А
- Сопротивление открытого канала (RDS(on)): 6 мОм @10 В; 10 мОм @4,5 В
- Пороговое напряжение VGS(th): 2,5…4,5 В (typ ≈3 В)
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): 370 Вт
- Температурный диапазон / Tj max: -55…+175 °C
- Полный заряд затвора (Qg): typ 53,5 нКл; max 81 нКл
- Корпус: TO-263
Функционал
- Работа в DC-DC перетворювачах
- Работа в BMS
- Работа в автомобільній електроніці
- Работа в драйверах двигунів
- Работа в UPS
- Силовая коммутация
Распиновка
Корпус TO-263, смотрим на сторону с маркировкой, выводы вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток). У неізольованому силовому корпусі металлическая задняя пластина/tab также электрически соединена з Drain.
