АкцияТранзистор полевой SUD50P04-13L
(P-Ch) 40 V; 50 A; 0,012 Ohm
на складе 21 шт.
в магазине 14 шт.
код: A118444
VBsemi
D-Pak
VBsemi
D-Pak

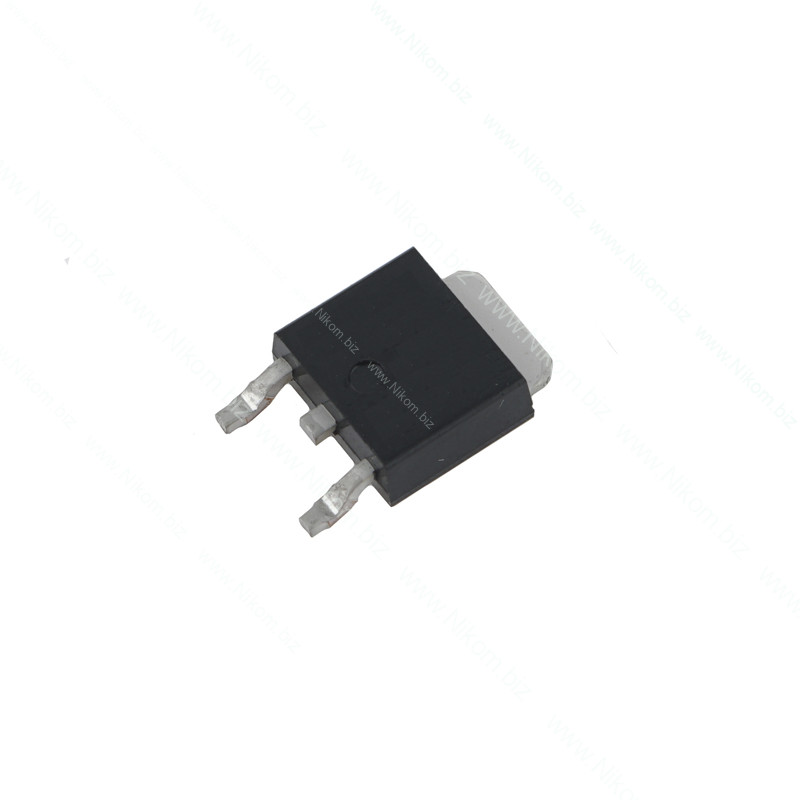

Транзистор полевой SUD50P04-13L
(P-Ch) 40 V; 50 A; 0,012 Ohm
75 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 60 Наносекунд |
| Час відкриття транзистора td(on) | 15 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-Pak |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 40 Вольт |
| Полярність | P-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,5-2,5 Вольт |
| Постійний струм стоку (25°C) Id | 50 Ампер |
| Бренд | VBsemi |
| Розсіювана потужність (25°C) Pd | 136 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,015 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це P-канальный MOSFET с изолированным затвором. Используется для верхньої комутації живлення, захисту від переполюсовки, DC-DC перетворювачів і силових ключів.
Технические характеристики
- Тип / канал: P-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): -40 В
- Максимальный постоянный ток стока (ID): -60 А silicon-limited; корпус обмежує приблизно -50 А
- Максимальный импульсный ток стока (IDM): -100 А
- Сопротивление открытого канала (RDS(on)): max 13 мОм @-10 В; 22 мОм @-4,5 В
- Пороговое напряжение VGS(th): typ ≈-2,1 В
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): 93,7 Вт @Tc; 3 Вт @Ta
- Температурный диапазон / Tj max: -55…+175 °C
- Полный заряд затвора (Qg): ≈63 нКл
- Корпус: D-PAK
Функционал
- Работа в DC-DC перетворювачах
- Силовая коммутация
- Верхняя коммутация питания
- Защита от переполюсовки
Распиновка

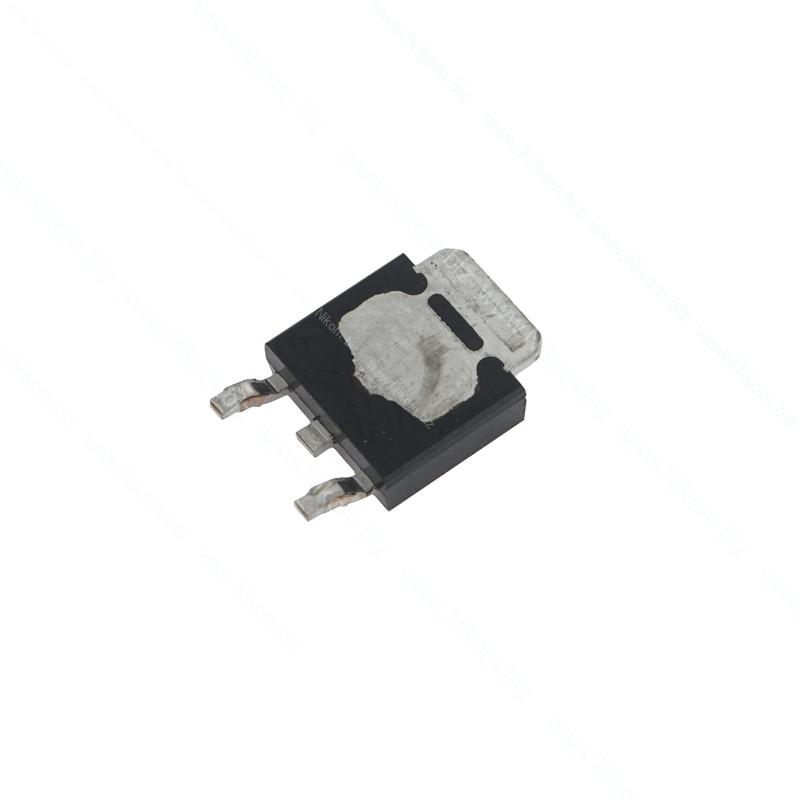

Корпус D-PAK: логическая распиновка 1=Gate (G), 2=Drain (D), 3=Source (S). У 2-lead виконанні контакт Drain реалізований переважно великою металевою площадкою/tab; видимі ніжки — Gate і Source.
