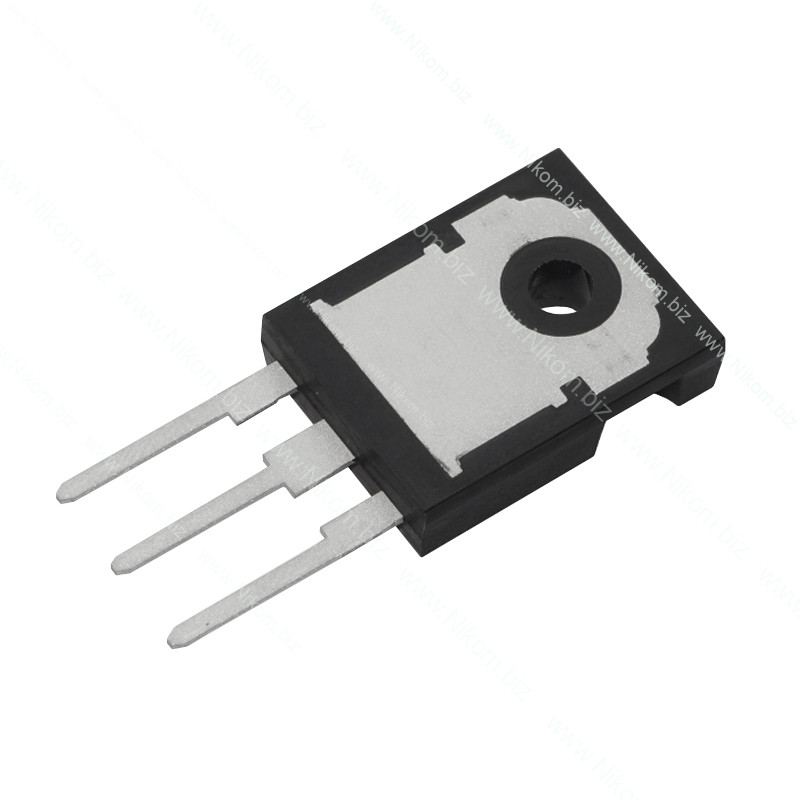

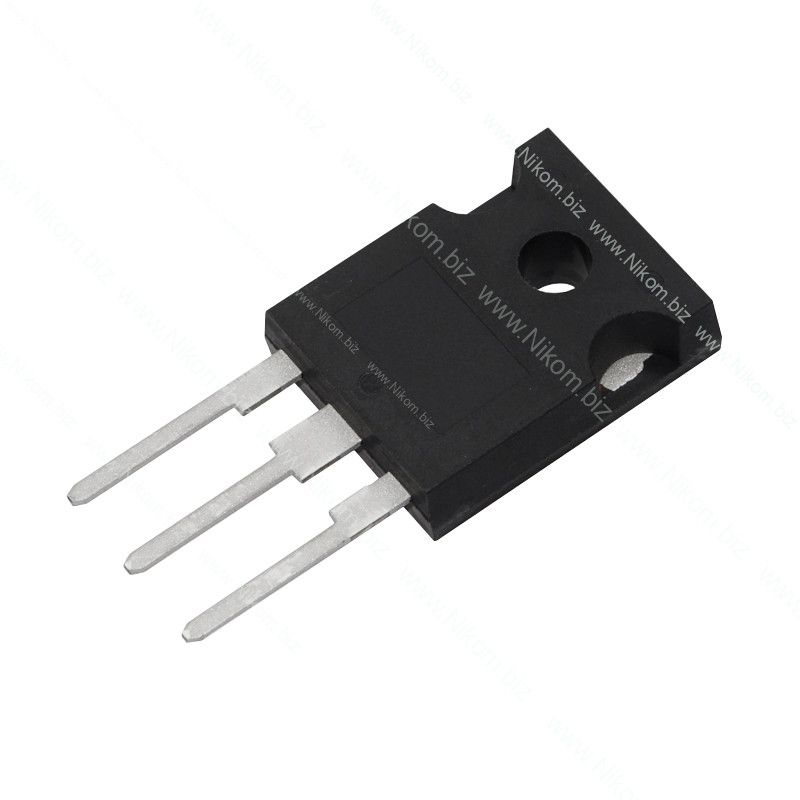

АкцияТранзистор полевой IRFP3703
N-ch; 30V; 210A; 230W; 0,0028 Ohm
на складе 3 шт.
в магазине 4 шт.
код: A118448
IR
TO-247
IR
TO-247
Транзистор полевой IRFP3703
N-ch; 30V; 210A; 230W; 0,0028 Ohm
209 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 53 Наносекунд |
| Час відкриття транзистора td(on) | 18 Наносекунд |
| Кількість каналів | 1 |
| Корпус | TO-247 |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 2-4 Вольт |
| Постійний струм стоку (25°C) Id | 210 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 230 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0028 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 210 А
- Максимальный импульсный ток стока (IDM): до ≈840 А
- Сопротивление открытого канала (RDS(on)): max 2,8 мОм @10 В
- Пороговое напряжение VGS(th): 2…4 В
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): 230 Вт
- Температурный диапазон / Tj max: -55…+175 °C
- Полный заряд затвора (Qg): ≈209 нКл
- Корпус: TO-247
Функционал
- Работа в DC-DC перетворювачах
- Работа в BMS
- Работа в автомобільній електроніці
- Работа в драйверах двигунів
- Работа в UPS
- Силовая коммутация
Распиновка
Корпус TO-247, смотрим на сторону с маркировкой, выводы вниз: 1. Gate (G, Затвор) 2. Drain (D, Сток) 3. Source (S, Исток). У неізольованому силовому корпусі металлическая задняя пластина/tab также электрически соединена з Drain.
