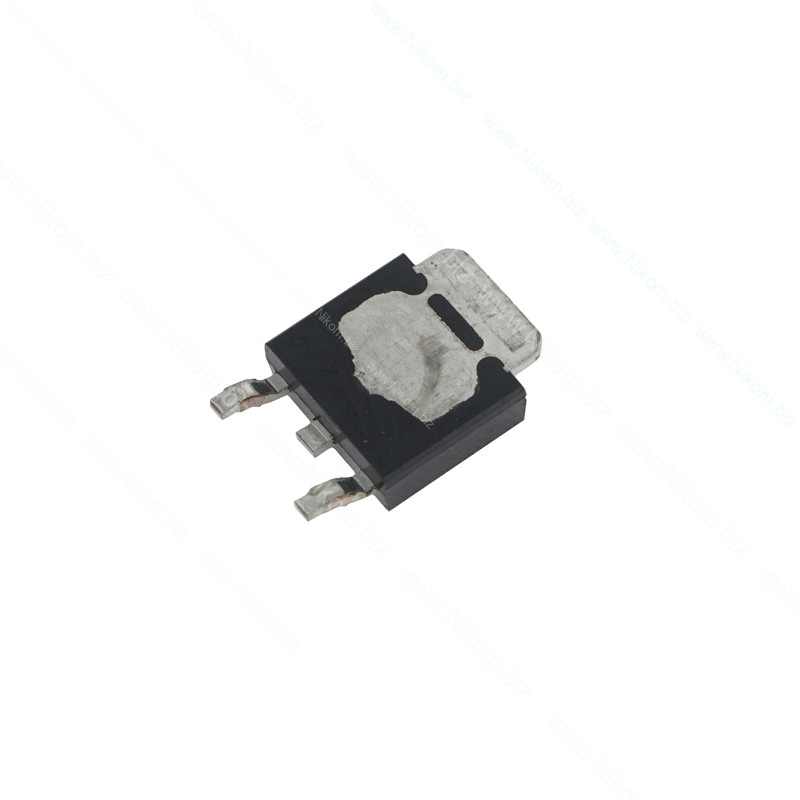

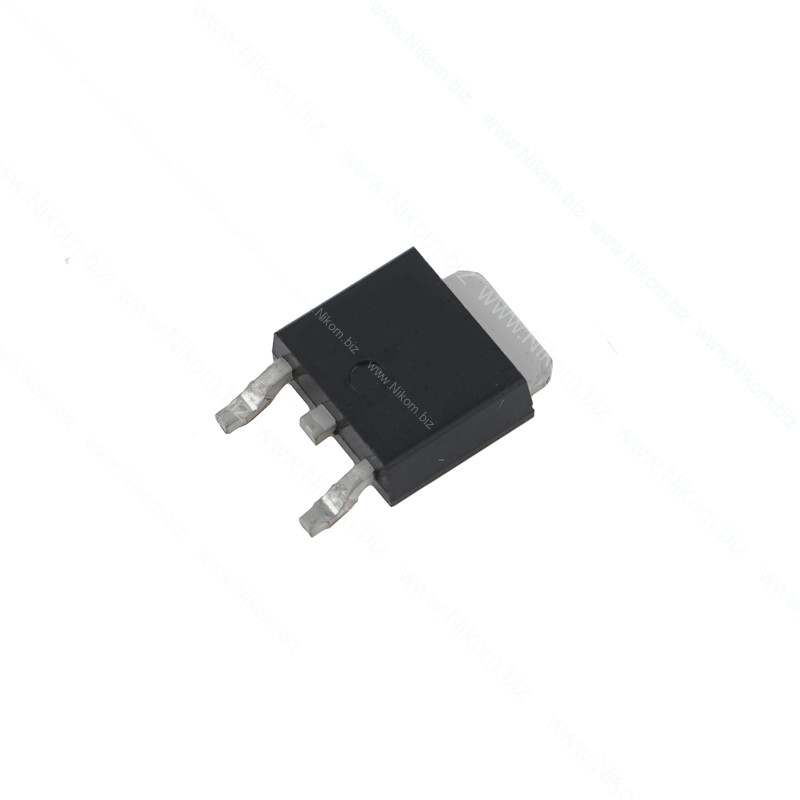

АкцияТранзистор полевой NCE30H12K
(N-Ch) 30 V; 120 A; 0,0035 Ohm
на складе 4 шт.
в магазине 14 шт.
код: A118450
NCE
D-Pak
NCE
D-Pak
Транзистор полевой NCE30H12K
(N-Ch) 30 V; 120 A; 0,0035 Ohm
62 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 38 Наносекунд |
| Час відкриття транзистора td(on) | 11 Наносекунд |
| Кількість каналів | 1 |
| Корпус | D-Pak |
| Максимальна робоча температура | 175 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | -20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1-3 Вольт |
| Постійний струм стоку (25°C) Id | 20 Ампер |
| Бренд | NCE |
| Розсіювана потужність (25°C) Pd | 120 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0045 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 120 А
- Сопротивление открытого канала (RDS(on)): typ 3,5 мОм; max 4,5 мОм @10 В
- Пороговое напряжение VGS(th): ≈3 В
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): 120 Вт
- Температурный диапазон / Tj max: -55…+175 °C
- Полный заряд затвора (Qg): 79 нКл @10 В
- Ёмкости: Ciss 4,12 нФ; Coss 498 пФ; Crss 456 пФ
- Корпус: D-PAK
Функционал
- Работа в DC-DC перетворювачах
- Работа в BMS
- Работа в автомобільній електроніці
- Работа в драйверах двигунів
- Работа в UPS
- Силовая коммутация
Распиновка
Корпус D-PAK: логическая распиновка 1=Gate (G), 2=Drain (D), 3=Source (S). У 2-lead виконанні контакт Drain реалізований переважно великою металевою площадкою/tab; видимі ніжки — Gate і Source.
