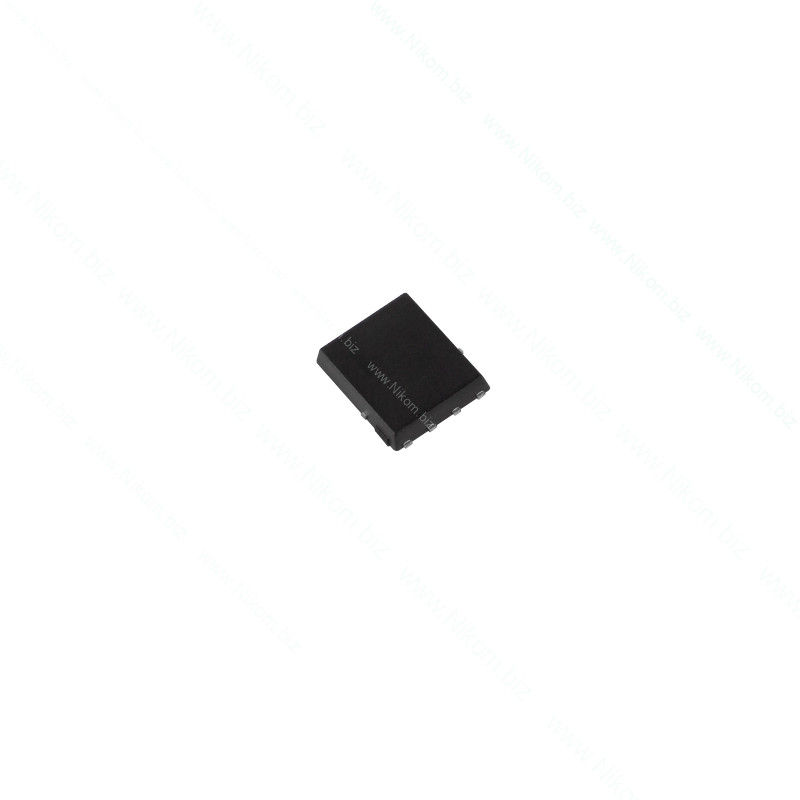

АкцияТранзистор полевой IRFH5300
N-ch; 30V; 40A; 0,0013 Ohm
на складе 50 шт.
в магазине 54 шт.
код: A118453
IR
PQFN-5X6
IR
PQFN-5X6
Транзистор полевой IRFH5300
N-ch; 30V; 40A; 0,0013 Ohm
87.5 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 31 Наносекунд |
| Час відкриття транзистора td(on) | 26 Наносекунд |
| Кількість каналів | 1 |
| Корпус | PQFN-5X6 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,3-2,3 Вольт |
| Постійний струм стоку (25°C) Id | 40 Ампер |
| Бренд | IR |
| Розсіювана потужність (25°C) Pd | 3,6 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0021 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 100 А для оригінального Infineon; картка Nikom — 40 А
- Сопротивление открытого канала (RDS(on)): max 1,4 мОм @10 В; 2,1 мОм @4,5 В
- Пороговое напряжение VGS(th): 1,35…2,35 В
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): ≈3,6 Вт @Ta; значно більше за охолодження через корпус/PCB
- Температурный диапазон / Tj max: -55…+150 °C
- Полный заряд затвора (Qg): ≈50 нКл @4,5 В
- Корпус: PQFN-5X6
Функционал
- Работа в DC-DC перетворювачах
- Работа в BMS
- Работа в автомобільній електроніці
- Работа в драйверах двигунів
- Работа в UPS
- Силовая коммутация
Распиновка
Корпус PQFN-5X6, вид сверху за стандартною силовою 8-контактною схемою цього сімейства: 1–3. Source (S) 4. Gate (G) 5–8. Drain (D). Нижня exposed/thermal pad, якщо є, також належить силовому вузлу Drain.
