Транзистор полевой S150N03D

N-ch; 30V; 150A; 66W; 0,0014 Ohm

Транзистор полевой S150N03D
на складе 23 шт.
в магазине 21 шт.
код: A118454
HL
PDFN-3X3

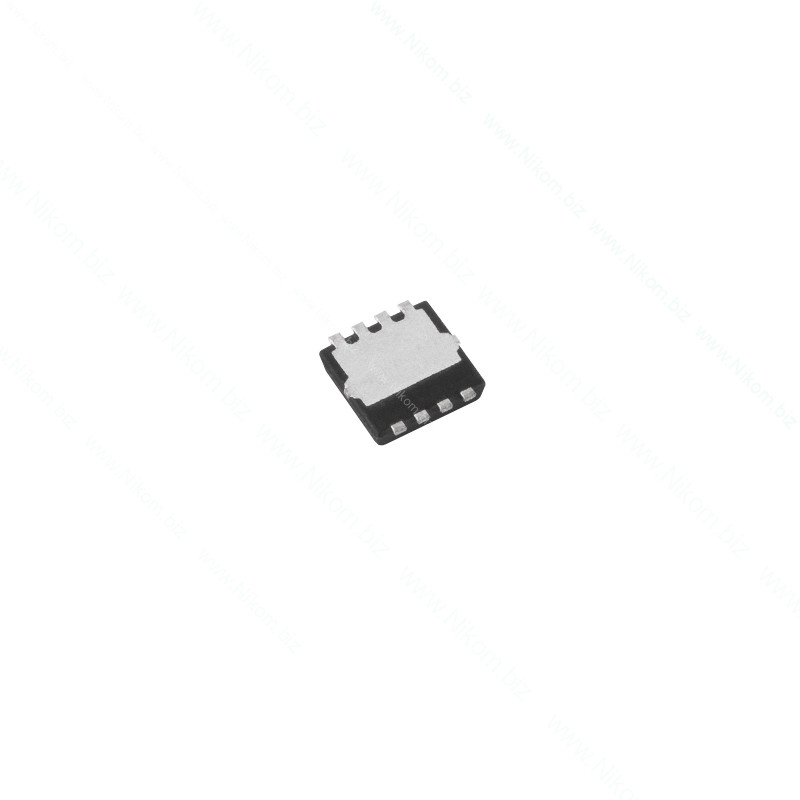

Транзистор полевой S150N03D

N-ch; 30V; 150A; 66W; 0,0014 Ohm


59.5 грн
код:

ПараметрЗначение
Час закриття транзистора td(off)37 Наносекунд
Час відкриття транзистора td(on)10 Наносекунд
Кількість каналів1
КорпусPDFN-3X3
Максимальна робоча температура150 °C
Мінімальна робоча температура-55 °C
Напруга затвор-витік Vgs20 Вольт
Напруга пробою сток-витік Vds30 Вольт
ПолярністьN-Channel
Порогова напруга затвор-витік Vgs(th)1,2-2,2 Вольт
Постійний струм стоку (25°C) Id150 Ампер
БрендHL
Розсіювана потужність (25°C) Pd65 Ватт
Опір сток-витік (25°C) Rds(on)0,0028 Ом
Способы оплаты

💳 Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.

В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.

Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.


Дополнительная информация

Описание

це N-канальный MOSFET с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.

Технические характеристики

  • Тип / канал: N-канальный MOSFET
  • Максимальное напряжение сток-исток (VDS): 30 В
  • Максимальный постоянный ток стока (ID): 150 А
  • Сопротивление открытого канала (RDS(on)): ≈1,4 мОм за карткою
  • Пороговое напряжение VGS(th): ≈1,7 В
  • Максимальное напряжение Gate-Source (VGS): ±20 В
  • Рассеиваемая мощность (PD): 66 Вт
  • Температурный диапазон / Tj max: -55…+150 °C
  • Ёмкости: Coss ≈924 пФ
  • Корпус: PDFN-3X3

Функционал

  • Работа в DC-DC перетворювачах
  • Работа в BMS
  • Работа в автомобільній електроніці
  • Работа в драйверах двигунів
  • Работа в UPS
  • Силовая коммутация

Распиновка

Корпус PDFN-3X3, вид сверху за стандартною силовою 8-контактною схемою цього сімейства: 1–3. Source (S) 4. Gate (G) 5–8. Drain (D). Нижня exposed/thermal pad, якщо є, також належить силовому вузлу Drain.
