АкцияТранзистор полевой TM150N03NF
N-ch; 30V; 150A; 78W; 0,0018 Ohm
на складе 14 шт.
в магазине 38 шт.
код: A118462
Tritech
PDFN-5X6
Tritech
PDFN-5X6

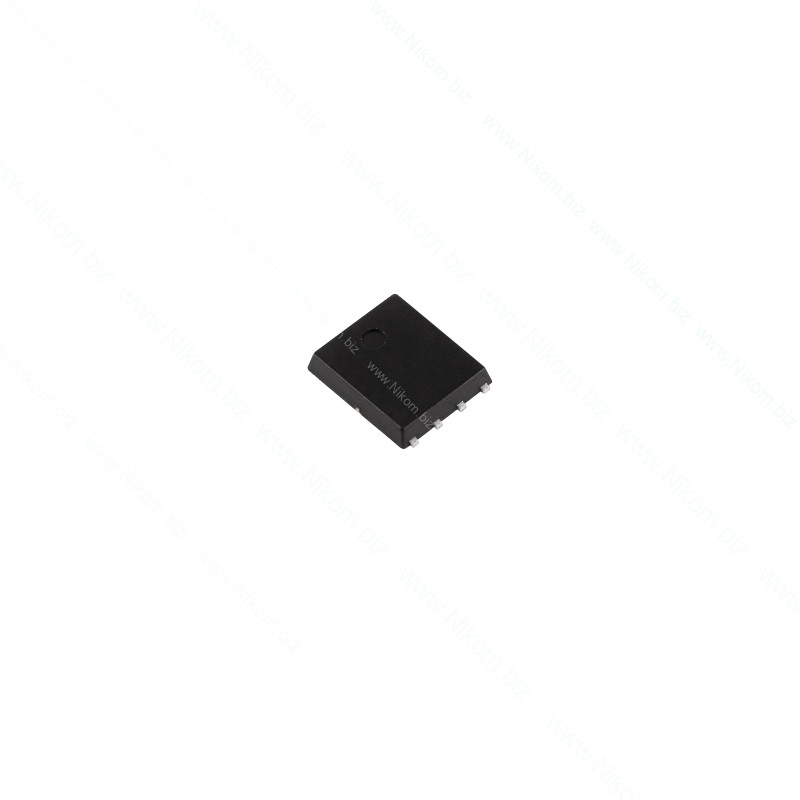

Транзистор полевой TM150N03NF
N-ch; 30V; 150A; 78W; 0,0018 Ohm
49 грн
код:
| Параметр | Значение |
|---|---|
| Час закриття транзистора td(off) | 35 Наносекунд |
| Час відкриття транзистора td(on) | 16 Наносекунд |
| Кількість каналів | 1 |
| Корпус | PDFN-5X6 |
| Максимальна робоча температура | 150 °C |
| Мінімальна робоча температура | -55 °C |
| Напруга затвор-витік Vgs | 20 Вольт |
| Напруга пробою сток-витік Vds | 30 Вольт |
| Полярність | N-Channel |
| Порогова напруга затвор-витік Vgs(th) | 1,3-2,3 Вольт |
| Постійний струм стоку (25°C) Id | 150 Ампер |
| Бренд | Tritech |
| Розсіювана потужність (25°C) Pd | 78 Ватт |
| Опір сток-витік (25°C) Rds(on) | 0,0018 Ом |
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Дополнительная информация
Описание
це N-канальный MOSFET с изолированным затвором. Применяется в DC-DC перетворювачах, BMS, автомобільній електроніці, драйверах двигунів, UPS та силових ключах.
Технические характеристики
- Тип / канал: N-канальный MOSFET
- Максимальное напряжение сток-исток (VDS): 30 В
- Максимальный постоянный ток стока (ID): 150 А
- Максимальный импульсный ток стока (IDM): 360 А
- Сопротивление открытого канала (RDS(on)): max 1,8 мОм @10 В; 2,3 мОм @4,5 В
- Пороговое напряжение VGS(th): ≈1,2 В мін.
- Максимальное напряжение Gate-Source (VGS): ±20 В
- Рассеиваемая мощность (PD): 78 Вт
- Температурный диапазон / Tj max: -55…+150 °C
- Ёмкости: Ciss ≈2,78 нФ
- Корпус: PDFN-5X6
Функционал
- Работа в DC-DC перетворювачах
- Работа в BMS
- Работа в автомобільній електроніці
- Работа в драйверах двигунів
- Работа в UPS
- Силовая коммутация
Распиновка

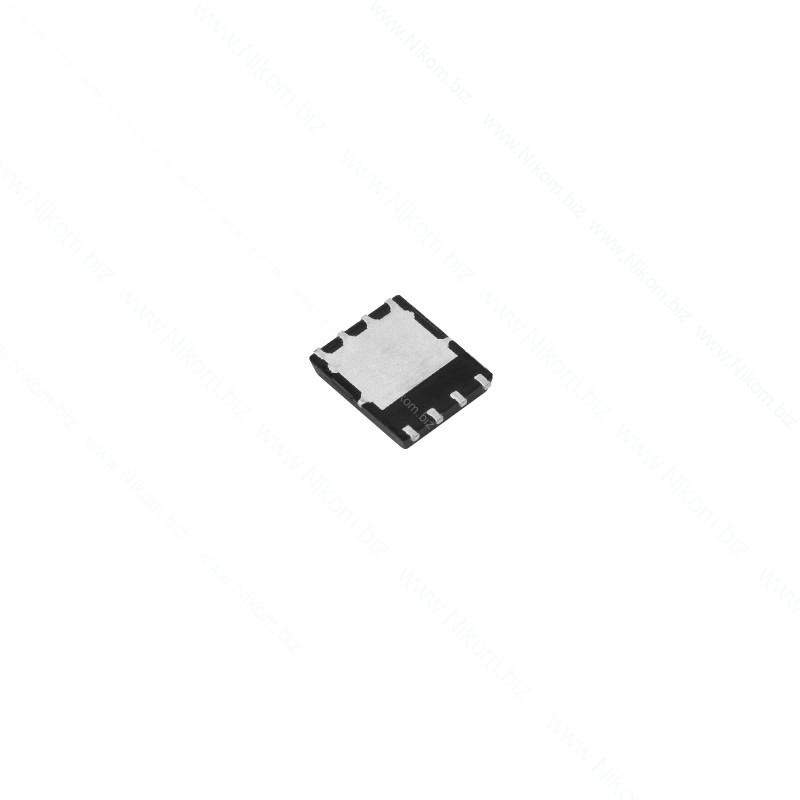

Корпус PDFN-5X6, вид сверху за стандартною силовою 8-контактною схемою цього сімейства: 1–3. Source (S) 4. Gate (G) 5–8. Drain (D). Нижня exposed/thermal pad, якщо є, також належить силовому вузлу Drain.
