Описание

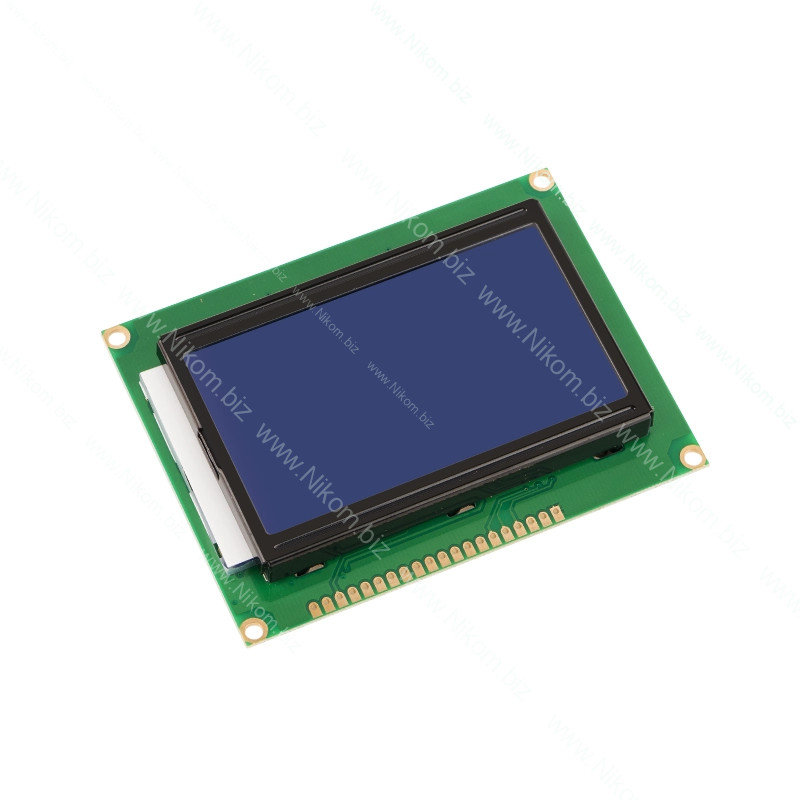

Данный графический дисплей предназначен для вывода разнообразной графической и текстовой информации и способен работать в следующих режимах:

• текстовый: 4 строки по 16 символов;
• графический: отображает картинки форматом 128х64.

Модуль поддерживает большинство распространенных шрифтов. Кроме того, данный дисплей совместим с библиотекой LiquidCrystal. При работе в среде разработки Arduino IDE необходимо выбрать данную библиотеку и указать выводы к которым подключен дисплей.

Потребление модуля в нормальном режиме работы достигает 450 мА; в спящем режиме - 30мА.


Подключение модуля

Модуль может быть подключен следующими способами:

• 4-битный интерфейс: подключается к выводам D4..D7;
• 8-битный интерфейс: подключается к выводам D0..D7;
• интерфейс SPI: можно использовать программный и аппаратный последовательный интерфейс.

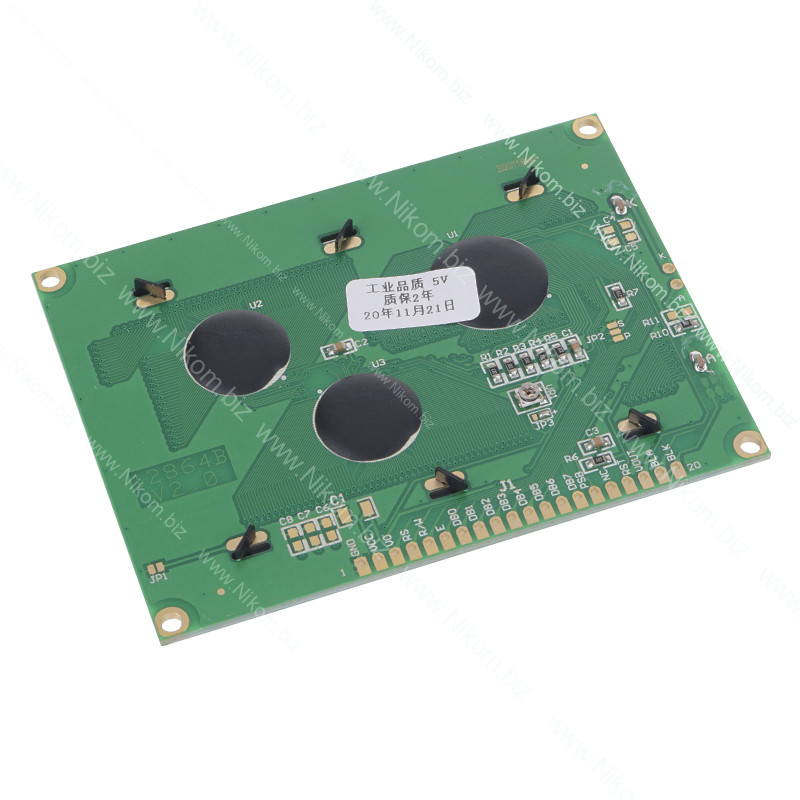

Модуль обладает следующими выводами:

• VSS - "земля";
• VDD - питание модуля;
• VO - контрастность модуля;
• RS - выбор регистра;
• R/W - чтение/запись данных, при подключение на "землю" - режим записи;
• E - включение;
• D0 - цифровой вывод, не используется в 4-битном режиме;
• D1 - цифровой вывод, не используется в 4-битном режиме;
• D2 - цифровой вывод, не используется в 4-битном режиме;
• D3 - цифровой вывод, не используется в 4-битном режиме;
• D4 - цифровой вывод;
• D5 - цифровой вывод;
• D6 - цифровой вывод;
• D7 - цифровой вывод;
• A - питание подсветки;
• K - "земля" подсветки.

Для регулировки контрастности дисплея необходимо подключить к нему потенциометр номиналом 10 кОм. Средний вывод потенциометра необходимо подключить к выводу VO, два других к "земле" и питанию.

Технические характеристики

• напряжение питания: 5 В;
• потребляемый ток: 450 мА;
• расширение дисплея: 128х64;
• цвет фона: синий;
• цвет изображения: белый;
• габаритный размер: 94х70х11 мм;
• масса нетто: 70 г.
