Описание

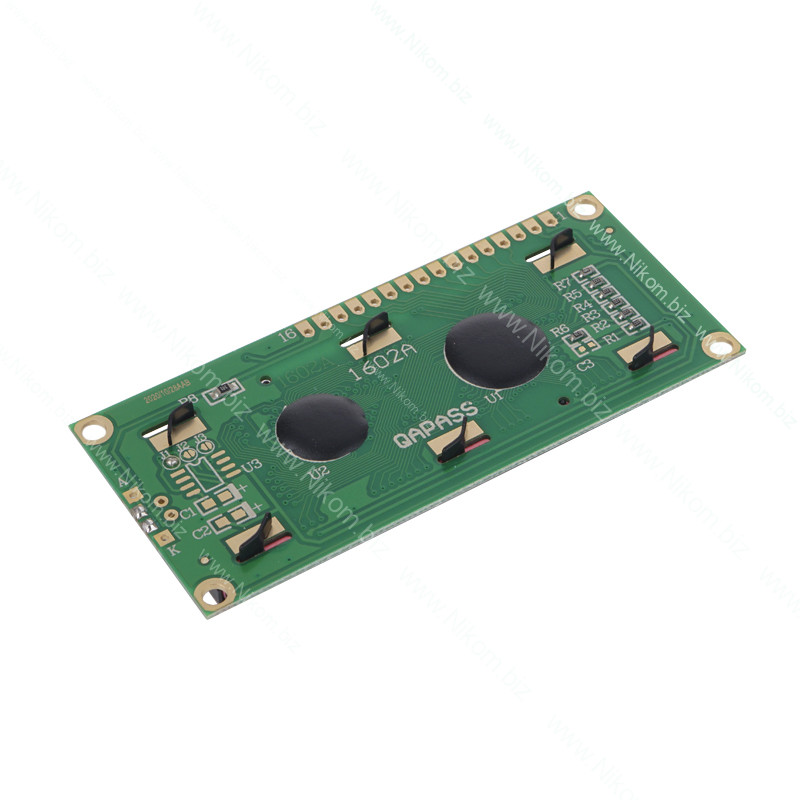

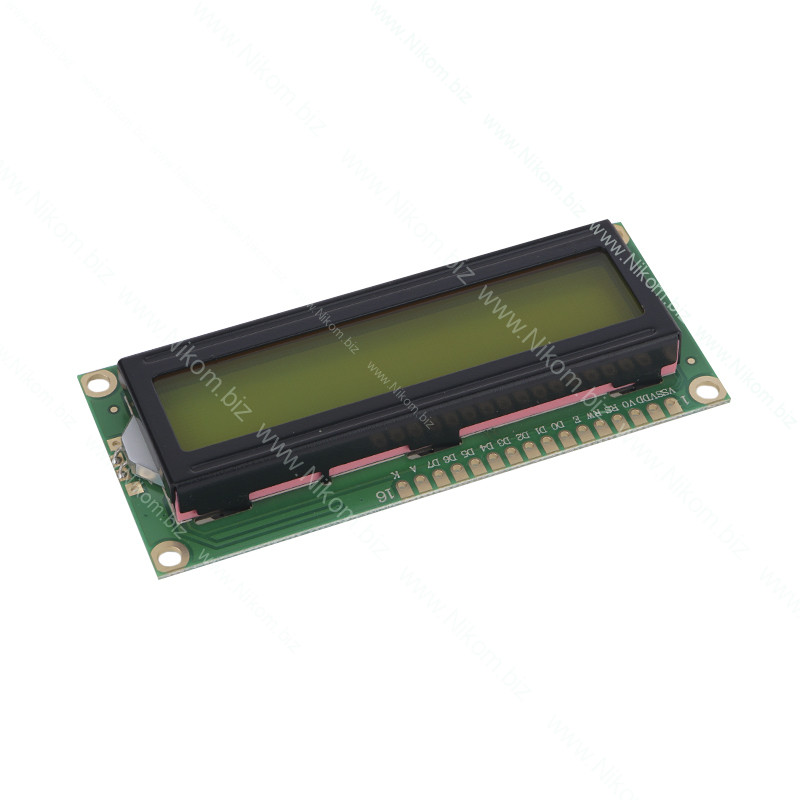

Данный LCD дисплей спроектированный на базе контроллера HD44780 и предназначен для вывода текста. Используется в проектах спроектированых на платформе Arduino или других микроконтроллерах. Дисплей можно применять для отображения параметров влажности, температуры, напряжения, силы тока и т.п.

Контроллер обладает однобайтными ячейками памяти, содержимое которых отображается на экране. Данный LCD дисплей отображает 2 строки по 16 символов, разришением 5 х 8 пикселей, однако большинство стандартных символов используют разрешение 5 х 7. Нижняя строка используется для отображения курсора в виде подчеркивания. Также курсор может иметь вид залитого поля 5 х 8 пикселей. Кроме того, курсор может быть включен/отключен или мигать.

Регулируется яркость дисплея с помощью вывода VO. Для изменения яркости необходимо к данному выводу подключить потенциометр сопротивлением 10 кОм.

Режимы работы LCD дисплея

• 4-битном, где за 1 такт передаётся 0.5 байта. Для обмена информацией используются контакты от D4 до D7.
• 8-битном, где за 1 такт передаётся 1 байт. Для обмена информацией используются контакты от D0 до D7.

Подключение с помощью I²C интерфейса

Подключать дисплей к платформе Arduino или другим микроконтроллерным устройствам можно с помощью последовательного интерфейса  или напрямую. При подключении дисплея с помощью интерфейса I2C необходимо использовать преобразователь I2C интерфейса в LCD1602.

• GND преобразователя I²C к GND Arduino Uno - "земля";
• VCC преобразователя I²C к 5V Arduino Uno - напряжение питания дисплея;
• SDA преобразователя I²C к A4 Arduino Uno - линия данных;
• SCL преобразователя I²C к A5 Arduino Uno - линия тактирования;

Если жидкокристаллический дисплей подключенный по I2C интерфейсу к Arduino, для его работы необходимо скачать библиотеку для среды Arduino IDE по ссылке, а затем установить ее самостоятельно.

Назначение выводов

• "VSS" - "земля";
• "VDD" - напряжение питания дисплея;
• "VO" - контрастность экрана;
• "RS" - выбор регистра;
• "RW" - чтение и запись данных (при подключении к «земле» включается режим записи);
• "EN" - ENABLE;
• "D0 - D7" - цифровые выводы;
• "A" - напряжение питания подсветки;
• "K" - общий провод подсветки;

Характеристики

• Напряжение питания - от 4,7 В до 5,5 В;
• Потребляемый ток - 1,2 мА;
• Размер символов - 3 х 5,23 мм;
• Размер экрана - 64 х 15 мм;
• Цвет подсветки экрана - жёлто-зеленый;
• Цвет символов - чёрный;
• Количество цифровых выводов - 16;

• Габариты - 80 х 36 х 11 мм;
• Масса -28 г.
