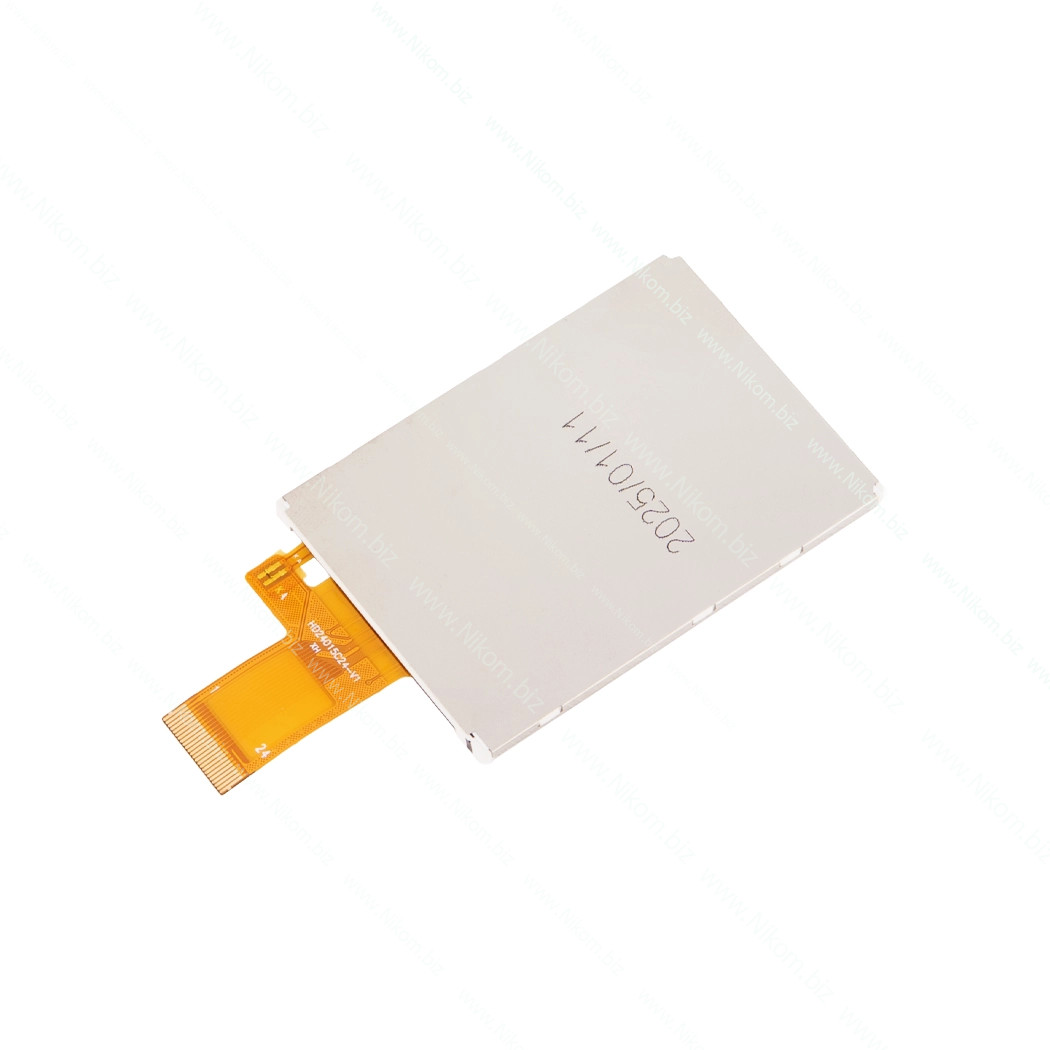

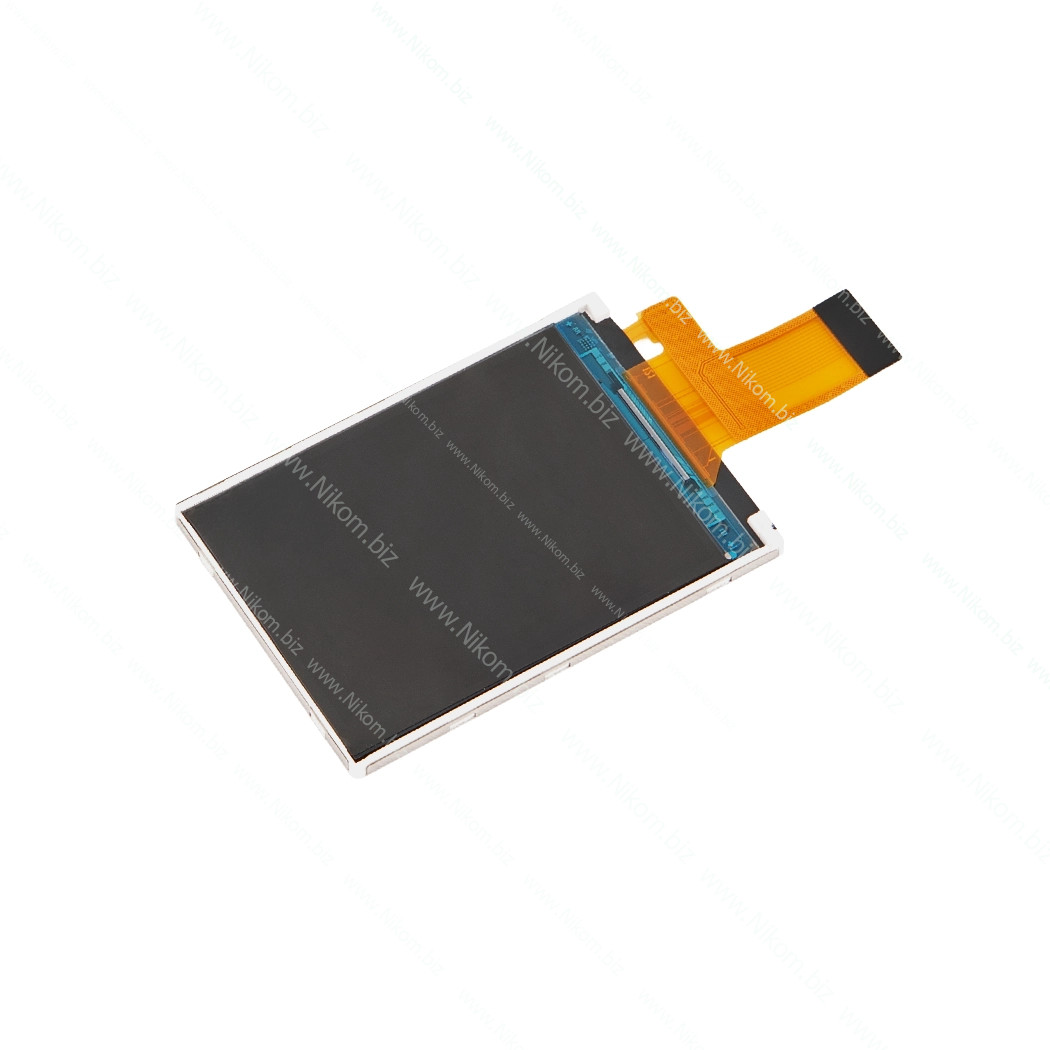

АкцияЖКИ (LCD) графический TFT дисплей HD24015C24-V1, 240x320
60.26×42.72×2.3мм, 240x320 точек, 2,4 дюйма, ST7789T3, MCU 8-bit, 24pin
на складе 5 шт.
в магазине 4 шт.
код: A180050
China
China
ЖКИ (LCD) графический TFT дисплей HD24015C24-V1, 240x320
60.26×42.72×2.3мм, 240x320 точек, 2,4 дюйма, ST7789T3, MCU 8-bit, 24pin
285 грн
код:
Быстрая доставка
Отправка заказов сделаных до 12:00 в тот же день. Мы ценим ваше время.
Собственный склад
Более 20000 наименований товаров на собственном складе, гарантирует наличие и скорость отправки вашего заказа.
Способы оплаты
💳
Мы принимаем оплату удобными для вас способами: банковской картой, по безналичному расчету на счет по реквизитам IBAN, а также наличными. Мы всегда рады вашему заказу и стараемся, чтобы оплата была простой и удобной.
В физическом магазине доступны все формы оплаты, в точке выдачи — только банковская карта.
Для заказов через сайт доступна безналичная оплата на счет по реквизитам IBAN. Есть также наложенный платеж.
Описание
TFT LCD дисплей диагональю 2.4 дюйма с разрешением 320×240 пикселей, предназначенный для вывода графической и текстовой информации во встраиваемых системах. Оснащён контроллером ST7789T3 и параллельным интерфейсом MCU с подключением через 24-контактный разъём.
Технические характеристики
- Тип дисплея: a-Si TFT
- Диагональ: 2.4"
- Разрешение: 320×240 (RGB)
- Интерфейс: MCU 8-bit (параллельный)
- Драйвер: ST7789T3
- Количество цветов: 16.7 млн
- Организация пикселей: RGB stripe
- Угол обзора: полный
- Размер модуля: 42.72×60.26×2.3 мм
- Активная область: 36.72×48.96 мм
- Шаг пикселя: 0.151×0.153 мм
- Напряжение логики (IOVCC): 1.65–3.3 В
- Напряжение питания (VCI): 2.4–3.3 В
- Рабочая температура: -20…+70°C
- Подсветка: 4 белых светодиода
- Разъём: 24 pin
Функционал
- Вывод графической и текстовой информации
- Работа с микроконтроллерами через параллельный интерфейс
- Управление через команды и данные (RS сигнал)
- Аппаратный сброс через RESET
- Управление подсветкой дисплея
Распиновка
- 1 — VCC: питание логики (2.8 В)
- 2 — GND: земля
- 3 — LEDA: анод подсветки
- 4 — RESET: сброс
- 5 — CS: выбор кристалла
- 6 — RS: выбор данные/команда
- 7 — WR: сигнал записи
- 8 — RD: сигнал чтения
- 9–16 — DB0–DB7: шина данных
- 17–24 — DB8–DB15 / NC: расширенная шина данных или не подключено
