Описание

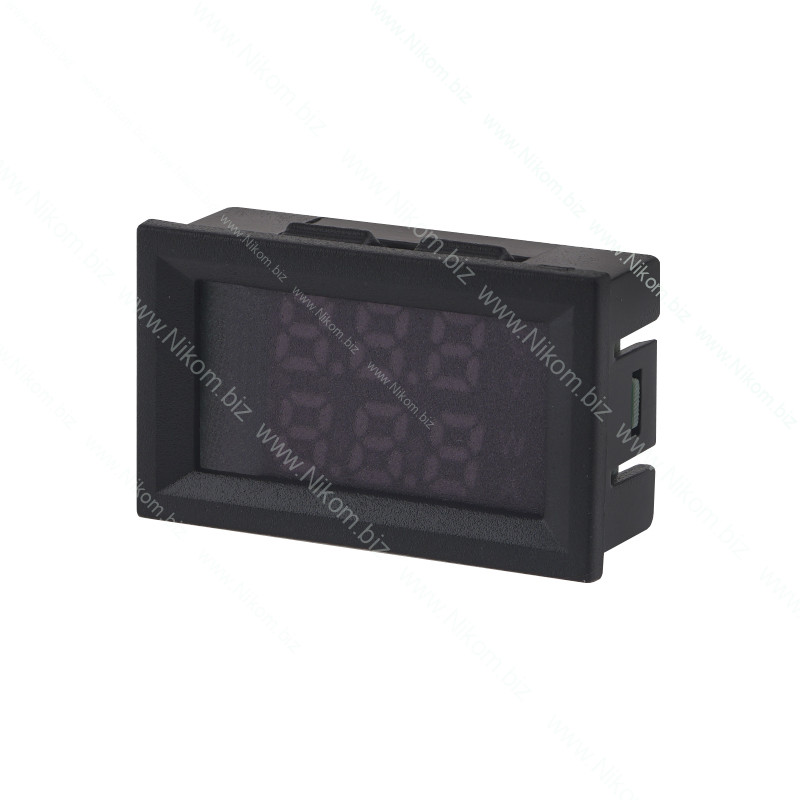

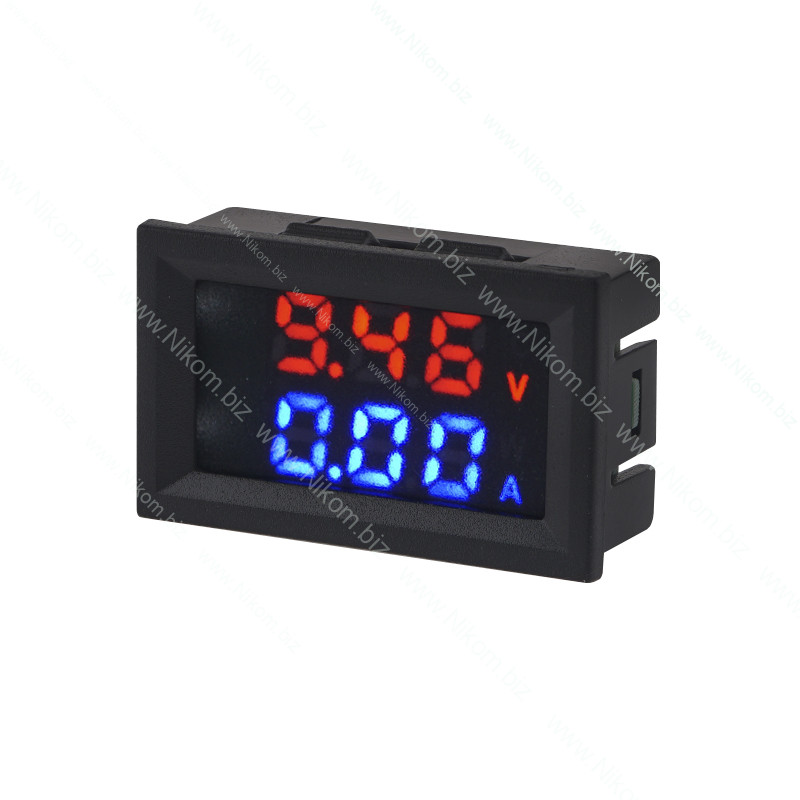

Данное устройство предназначено для одновременного измерения напряжения и силы тока в цепи постоянного напряжения. Наличие в комплекте шунта позволяет измерять высокие значения тока, вплоть до 50 А. Для индикации результатов измерения используется пара трехзначных сегментных индикаторов: красный для напряжения, синий для тока.

Подключение модуля

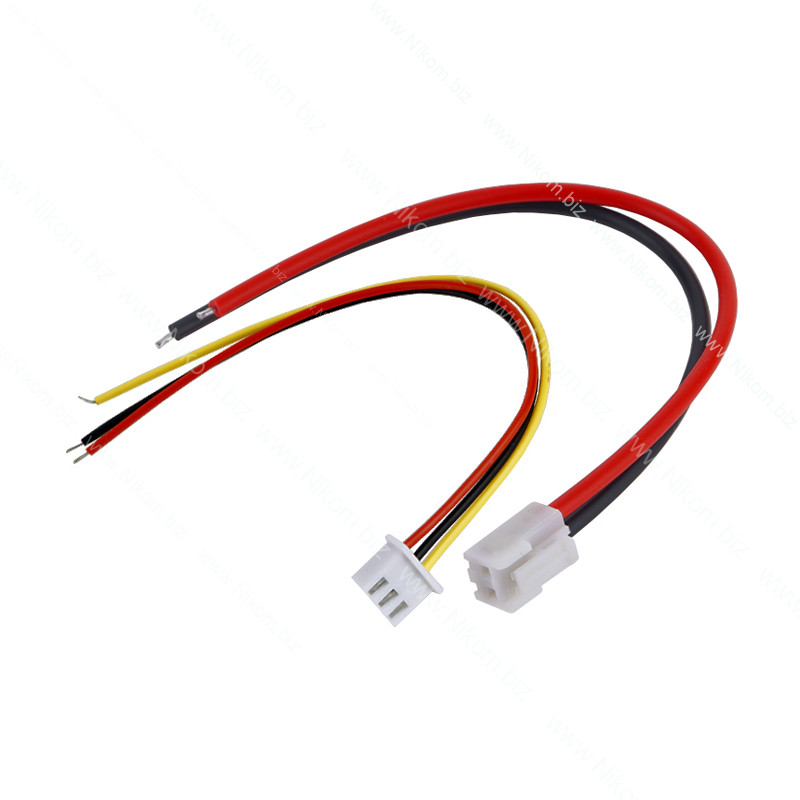

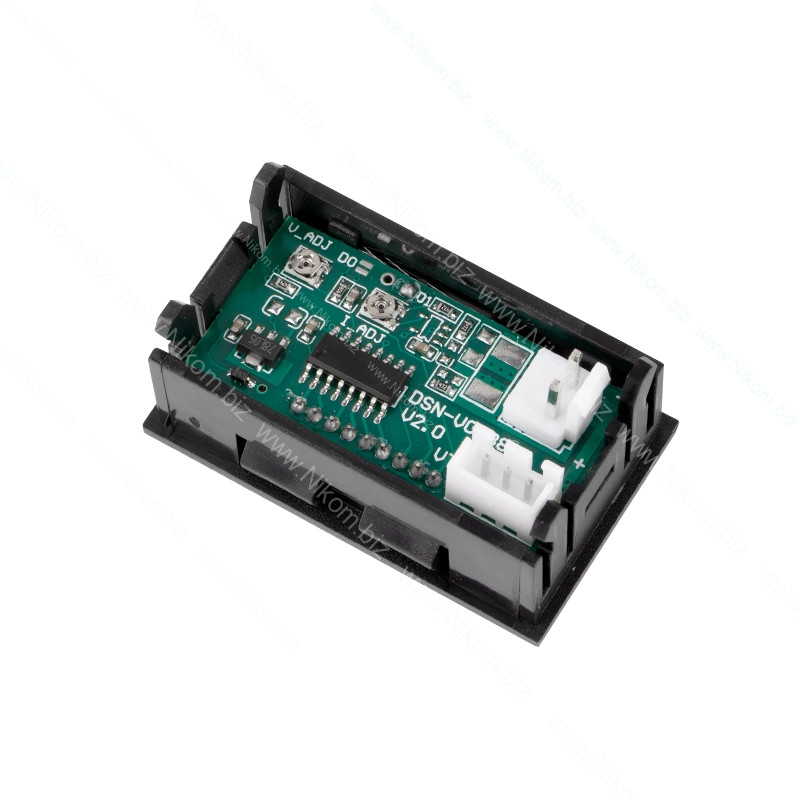

Для подключения модуля на плате предусмотрены два разъема: двухконтактный для измерения тока и трехконтактный для измерения напряжения и обеспечения модуля питанием. В комплект входят ответные разъемы с проводами. Ключ на разъемах не позволит произвести подключение неправильно.

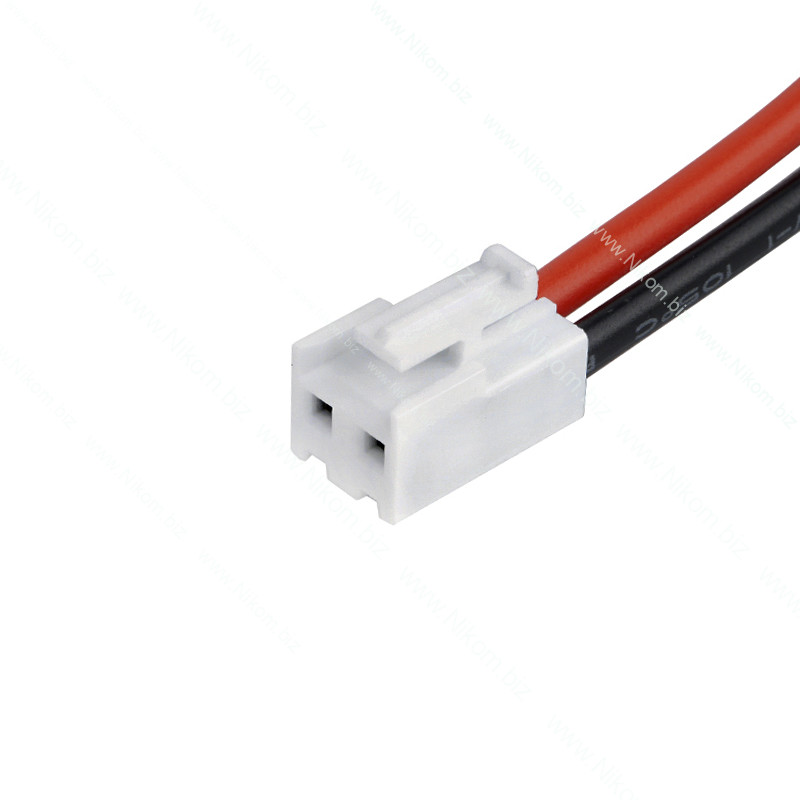

Двухконтактный разъем:

• толстый красный провод - измерение силы тока;
• толстый черный провод - "земля".

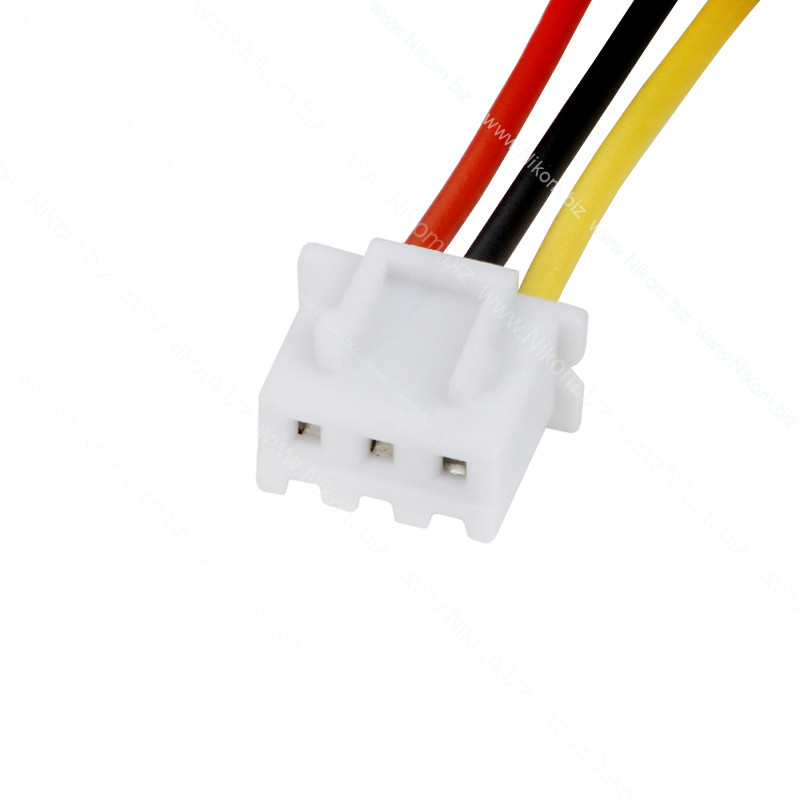

Трехконтактный разъем:

• тонкий красный провод - положительный полюс питания модуля;
• тонкий черный провод - "земля".

Технические характеристики

• напряжение питания: 4,5..30 В;
• диапазон измеряемого напряжения: 0..100 В;
• диапазон измеряемого тока: 0..50 А;
• время обновления данных: 100 мс;
• точность измерения: ±1%;
• габаритный размер модуля: 48х29х22 мм;
• посадочное место: 45х26 мм;
• габаритный размер шунта: 120х25х20 мм;
• масса нетто модуля: 12 г;
• масса нетто шунта: 53 г.
